5V大电流稳压IC方案HT7550规格书

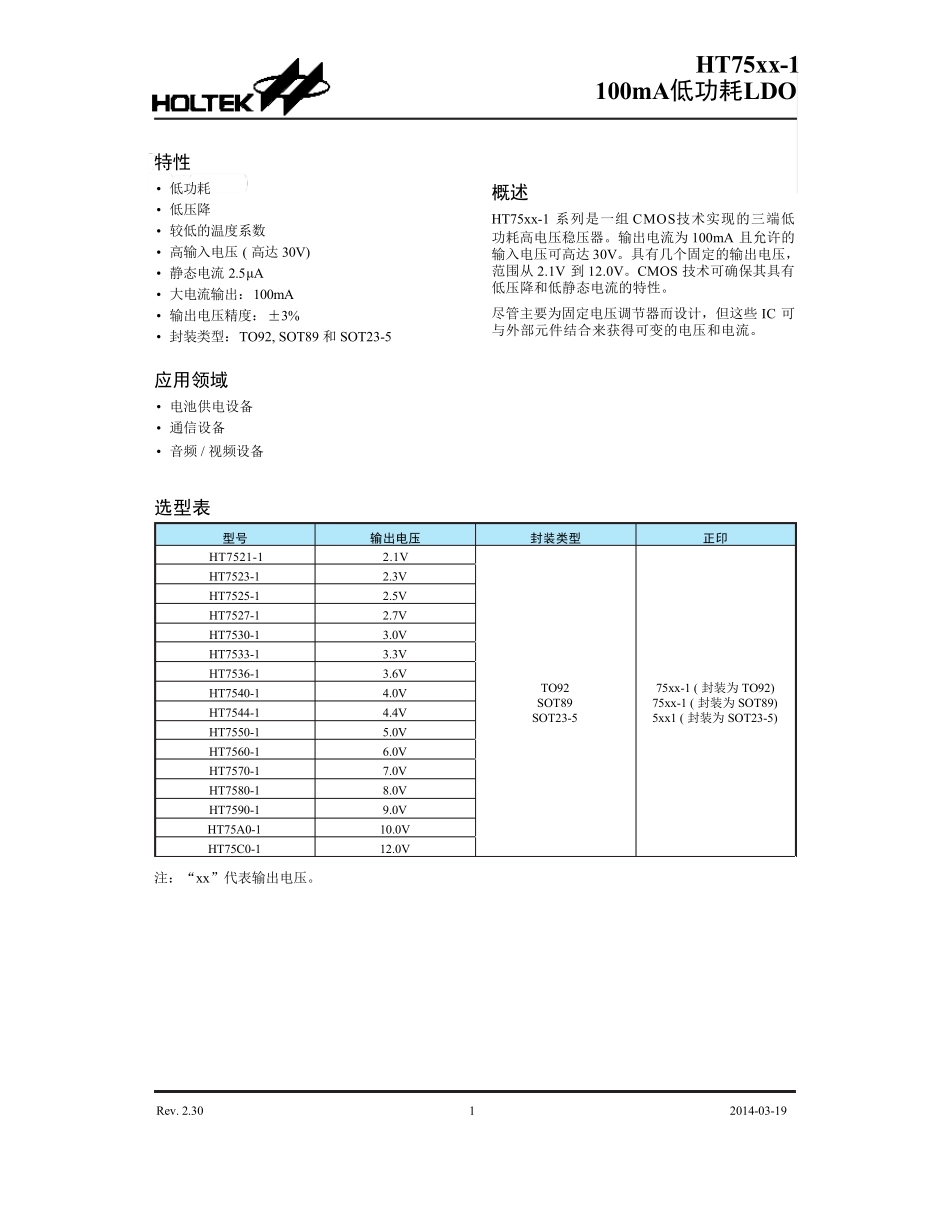

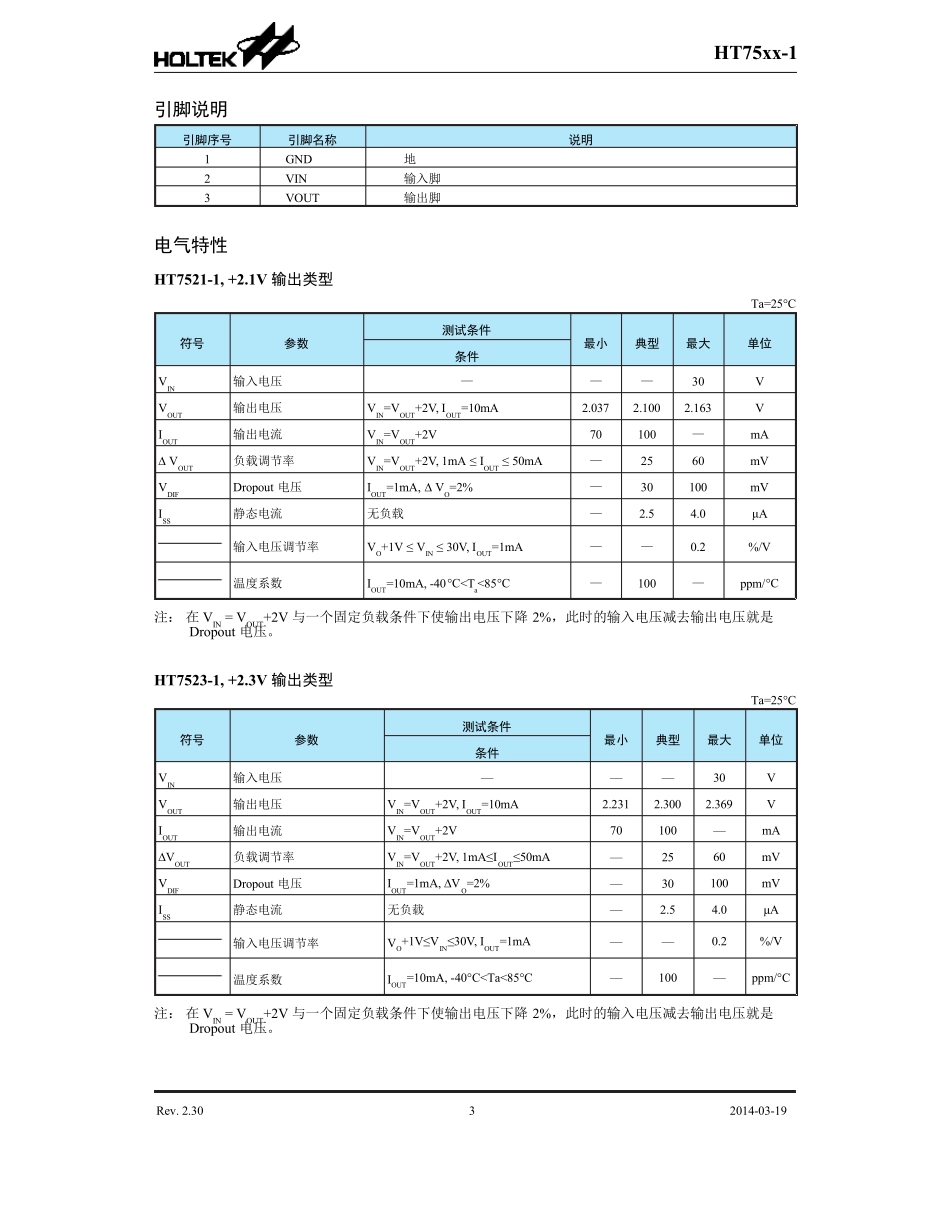

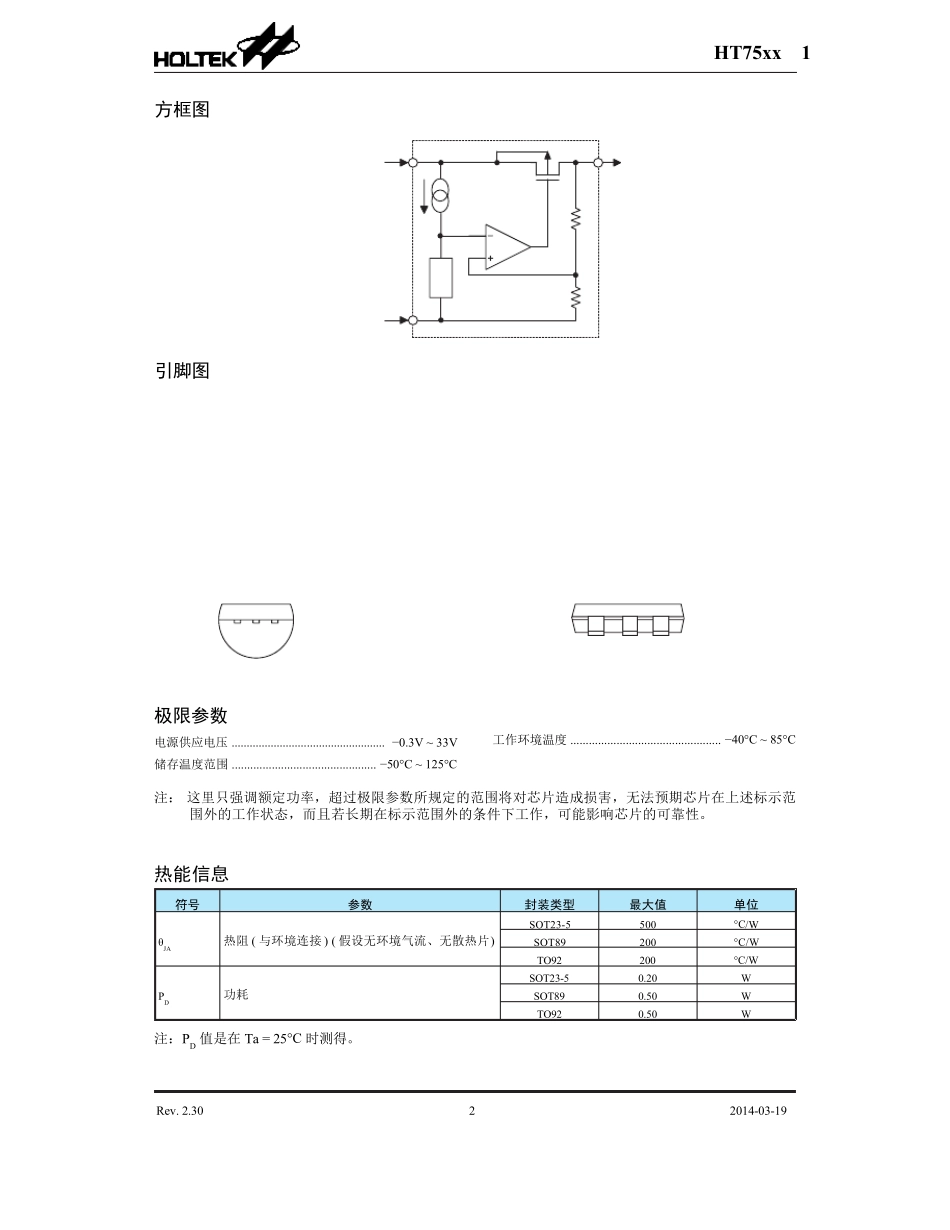

Rev. 2.3012014-03-19HT75xx-1100mA 低功耗 LDO特性• 低功耗• 低压降• 较低的温度系数• 高输入电压 ( 高达 30V)• 静态电流 2.5μ A• 大电流输出：100mA• 输出电压精度：±3%• 封装类型：TO92, SOT89 和 SOT23-5 应用领域• 电池供电设备• 通信设备• 音频/ 视频设备概述HT75xx-1 系列是一组CMOS技术实现的三端低功耗高电压稳压器。输出电流为 100mA 且允许的输入电压可高达 30V。具有几个固定的输出电压，范围从 2.1V 到 12.0V。CMOS 技术可确保其具有低压降和低静态电流的特性。尽管主要为固定电压调节器而设计，但这些 IC 可与外部元件结合来获得可变的电压和电流。选型表型号输出电压封装类型正印HT7521-12.1VTO92 SOT89 SOT23-575xx-1 ( 封装为 TO92) 75xx-1 ( 封装为 SOT89) 5xx1 ( 封装为 SOT23-5)HT7523-12.3VHT7525-12.5VHT7527-12.7VHT7530-13.0VHT7533-13.3VHT7536-13.6VHT7540-14.0VHT7544-14.4VHT7550-15.0VHT7560-16.0VHT7570-17.0VHT7580-18.0VHT7590-19.0VHT75A0-110.0VHT75C0-112.0V注：“xx”代表输出电压。Rev. 2.3022014-03-19HT75xx-1方框图引脚图极限参数电源供应电压 ................................................... −0.3V ~ 33V储存温度范围 ............................................... −50°C ~ 125°C工作环境温度 ................................................. −40°C ~ 85°C注： 这里只强调额定功率，超过极限参数所规定的范围将对芯片造成损害，无法预期芯片在上述标示范 围外的工作状态，而且若长期在标示范围外的条件下工作，可能影响芯片的可靠性。热能信息符号参数封装类型最大值单位θJA热阻( 与环境连接) ( 假设无环境气流、无散热片)SOT23-5500°C/WSOT89200°C/WTO92200°C/WPD功耗SOT23-50.20WSOT890.50WTO920.50W注：PD 值是在 Ta = 25°C 时测得。Rev. 2.3032014-03-19HT75xx-1引脚说明引脚序号引脚名称说明1GND地2VIN输入脚3VOUT输出脚电气特性HT7521-1, +2.1V 输出类型Ta=25°C符号参数测试条件最小典型最大单位条件VIN输入电压———30VVOUT输出电压VIN=VOUT+2V, IOUT=10mA2.0372.1002.163VIOUT输出电流VIN=VOUT+2V70100—mA∆ VOUT负载调节率VIN=VOUT+2V, 1mA ≤ IOUT ≤ 50mA—2560mVVDIFDropout 电压IOUT=1mA, ∆ VO=2%—30100mVISS静态电流无负载—2.54.0μA输入电压调节率VO+...
