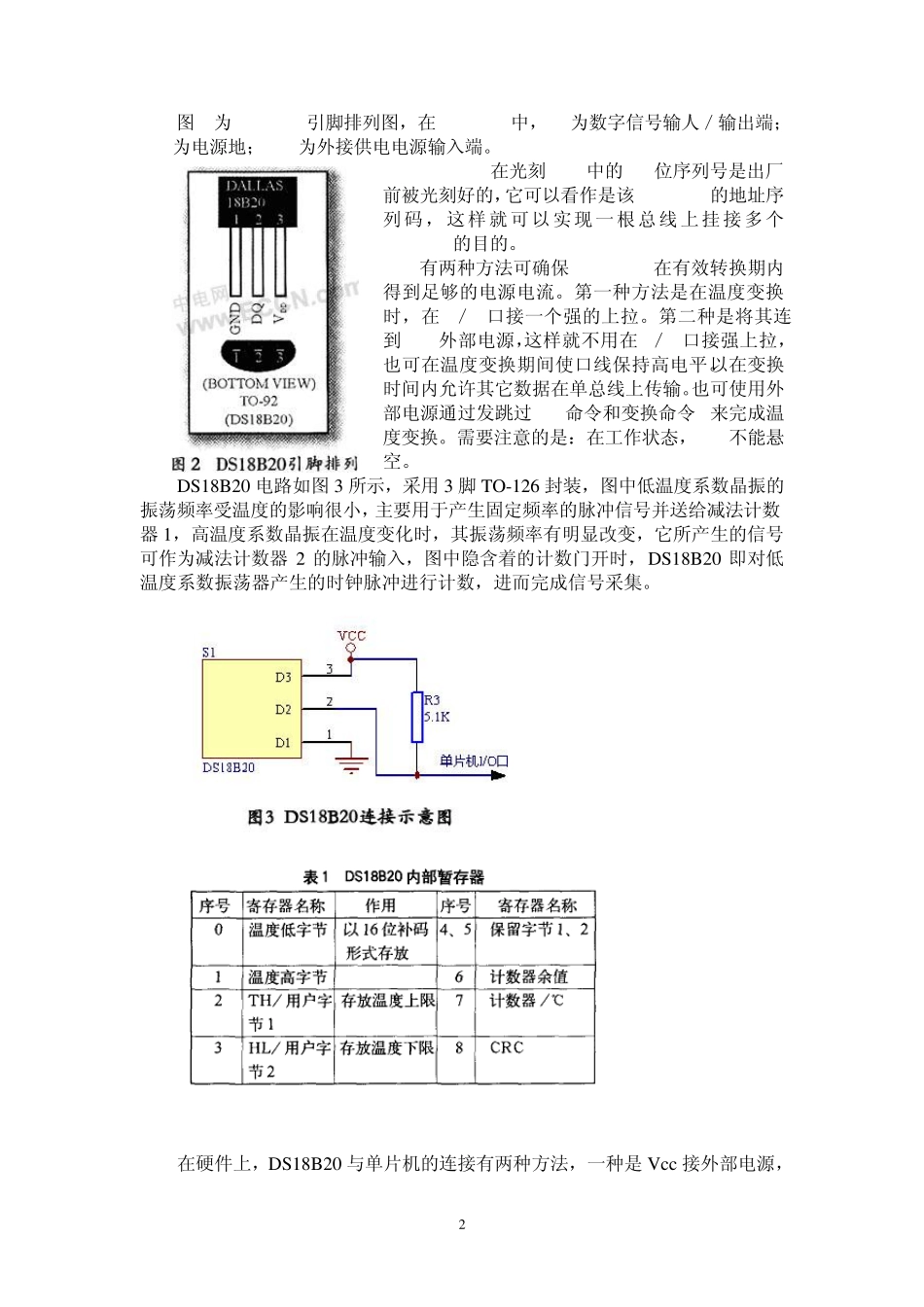

1 单片机温度采集系统 一、设计内容 本系统采用主机（PC机）作为控制中心，与从机（AT89C51单片机）进行温度传输。从机完成温度采集，数据显示，键盘设定温度的上限和下限值，在温度设计范围内将启动报警系统，同时将采集到的温度值给传送到 PC机。 PC机和单片机进行数据通信外还做数据整理、保存、打印等的工作。在 PC机和单片机的通讯中，采用国际标准的 RS485差分方式接口器件，使通讯的速率和传输距离均大于 RS232的标准接口方式，并且用线最少，同时系统扩展性好，稍作改动就可以进行多路数据采集和传输。采用数字温度传感器 DS18B20直接将采集到的数字信号交给从机进行数据处理。 二、系统要求 1、从机完成温度采集、数据显示、键盘设定温度的上限和下限值； 2、在温度设计范围内启动报警系统，同时将采集到的温度值传送到 PC机; 3、PC完成数据整理、保存、打印。 三．所需设备 1、单片机AT89C51; 2、数字温度传感器 DS18B20; 3、RS485差分方式接口器件； 4、蜂鸣器、键盘、PC机、数码管。 四、系统组成框图： 以 AT89C51 单片机系统为核心对温度进行实时监测。各检测单元(从机)能独立完成各自功能，并根据主控机的指令对温度进行实时或定时采集。测量结果不仅能在本地储存和显示，而且可通过RS-485 总线及通信协议将采集的数据传送到主控机。以便进行进一步的分析、存档、处理。主控机负责控制指令的发送，并控制各个从机进行温度采集，收集测量数据，同时对测量结果(包括历史数据)进行整理、显示和打印。主控机与各从机之间能够相互联系、相互协调，从而达到系统整体统一和谐的控制效果。从机部分实现的功能几乎和主机是对等的，但会接受主机发送过来的命令。 五.硬件配置 （1）温度传感器 从 机 AT89C51 数据保存 数据打印 主控机 PC机 键 盘 LED显示 DS18B20 声光报警 RS485 数据整理 2 图2为DS18B20引脚排列图，在DS18B20中，DQ为数字信号输人／输出端；GND为电源地；VDD为外接供电电源输入端。 DS18B20在光刻 ROM中的 64位序列号是出厂前被光刻好的，它可以看作是该 DS18B20的地址序列码，这样就可以实现一根总线上挂接多个DS18B20的目的。 有两种方法可确保 DS18B20在有效转换期内得到足够的电源电流。第一种方法是在温度变换时，在I／O口接一个强的上拉。第二种是将其连到 VCC外部电源，这样就不用在I／O口接强上拉，也可在温度变换期间使口线保持高电平。以在变换时间内允许其它...
