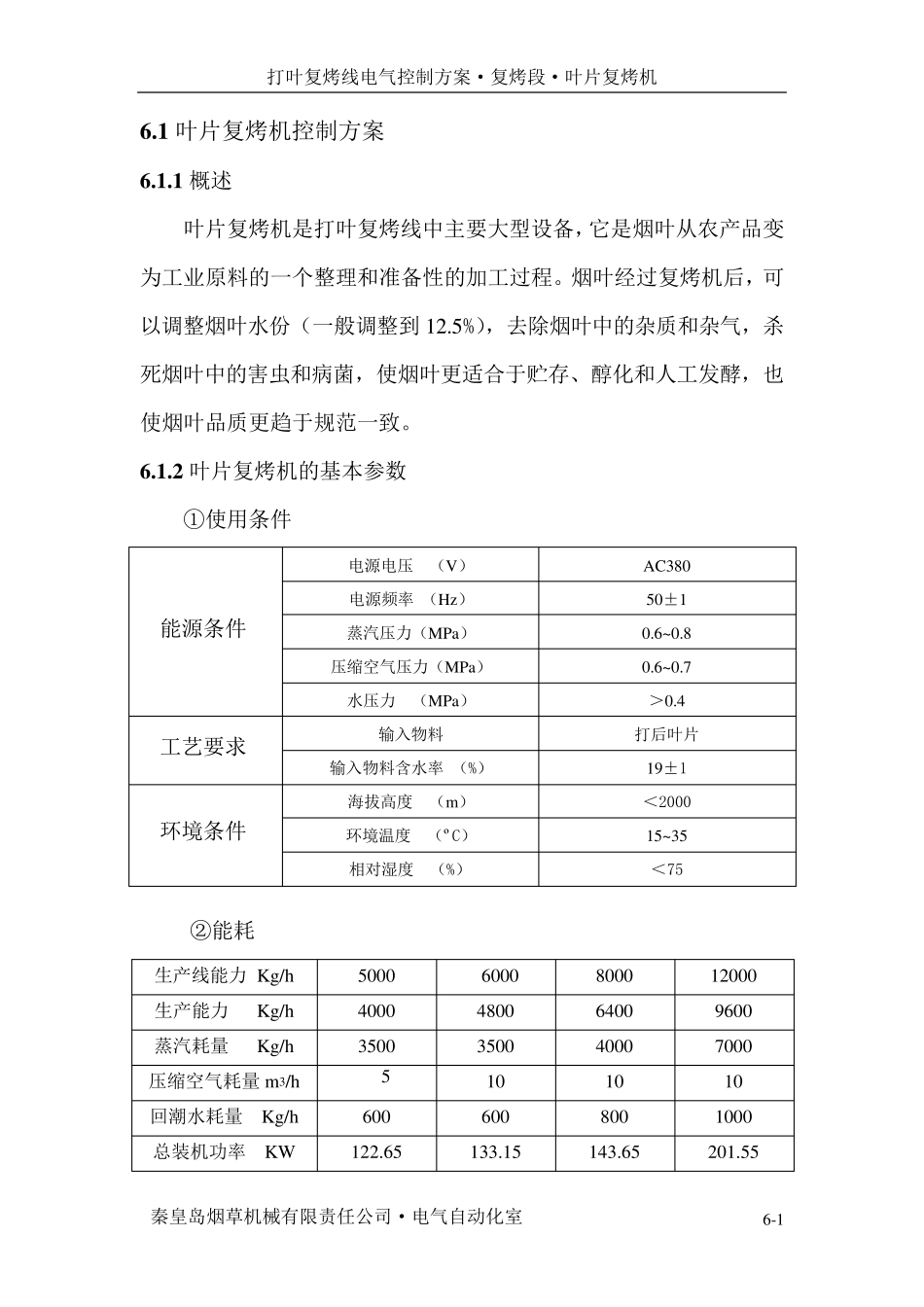

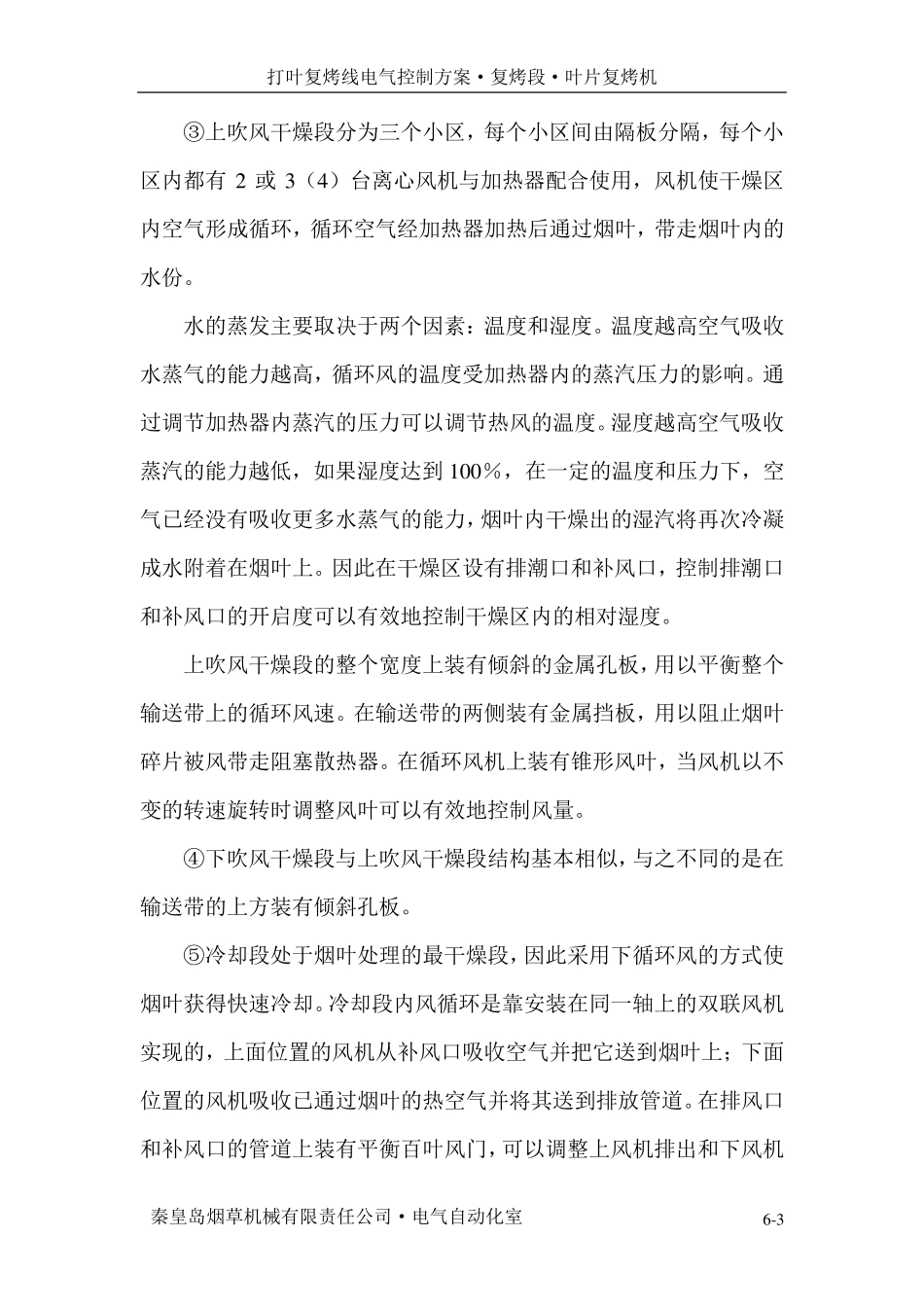

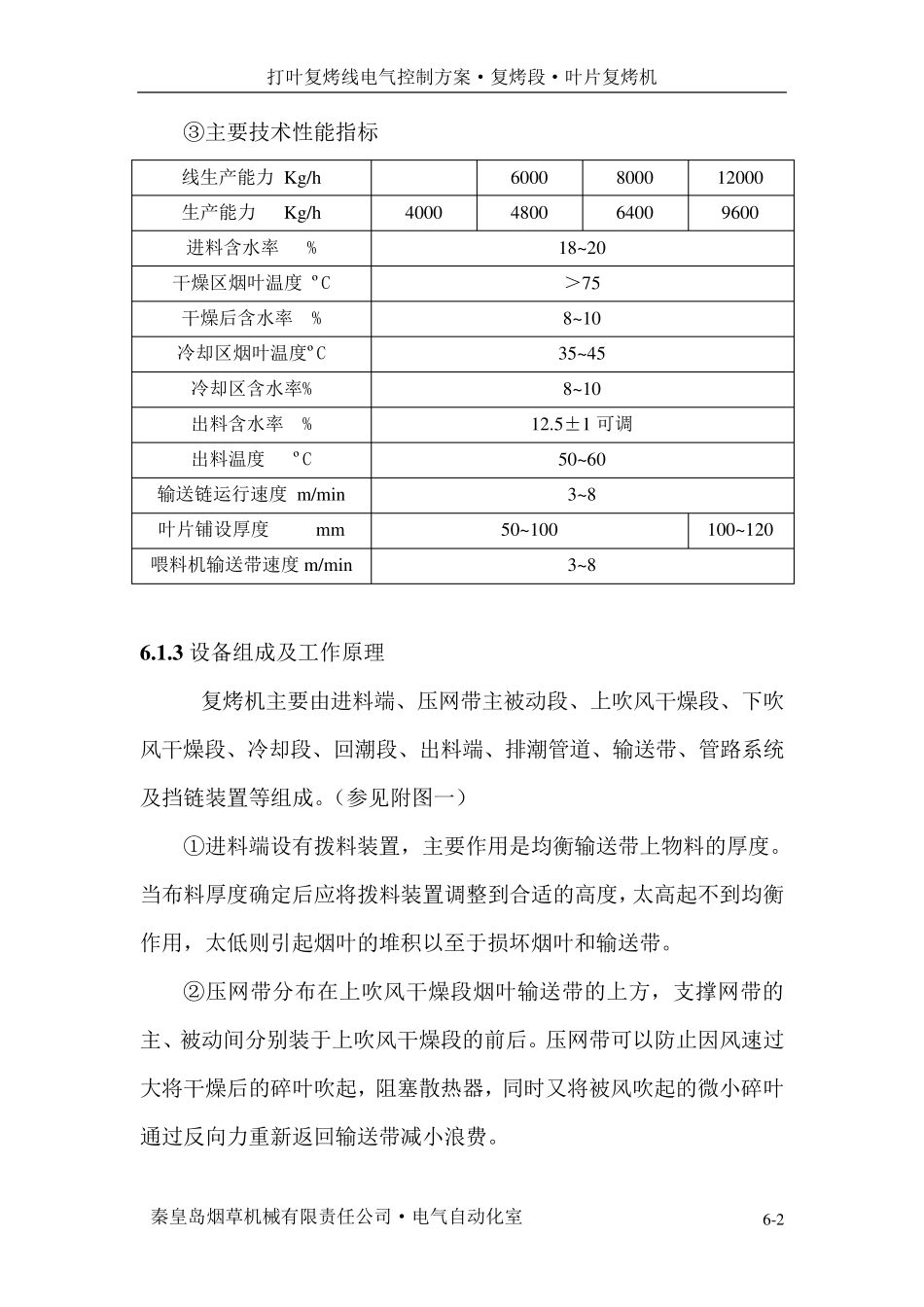

打叶复烤线电气控制方案·复烤段·叶片复烤机 秦皇岛烟草机械有限责任公司·电气自动化室 6-1 6 .1 叶片复烤机控制方案 6 .1 .1 概述 叶片复烤机是打叶复烤线中主要大型设备,它是烟叶从农产品变为工业原料的一个整理和准备性的加工过程。烟叶经过复烤机后,可以调整烟叶水份(一般调整到12.5%),去除烟叶中的杂质和杂气,杀死烟叶中的害虫和病菌,使烟叶更适合于贮存、醇化和人工发酵,也使烟叶品质更趋于规范一致。 6 .1 .2 叶片复烤机的基本参数 ①使用条件 能源条件 电源电压 (V) AC380 电源频率 (Hz) 50±1 蒸汽压力(MPa) 0.6~0.8 压缩空气压力(MPa) 0.6~0.7 水压力 (MPa) >0.4 工艺要求 输入物料 打后叶片 输入物料含水率 (%) 19±1 环境条件 海拔高度 (m) <2000 环境温度 (ºC) 15~35 相 对 湿 度 (%) <75 ② 能耗 生 产线能力 Kg/h 5000 6000 8000 12000 生 产能力 Kg/h 4000 4800 6400 9600 蒸汽耗 量 Kg/h 3500 3500 4000 7000 压缩空气耗 量 m3/h 5 10 10 10 回 潮 水耗 量 Kg/h 600 600 800 1000 总 装 机功 率 KW 122.65 133.15 143.65 201.55 打叶复烤线电气控制方案·复烤段·叶片复烤机 秦皇岛烟草机械有限责任公司·电气自动化室 6-2 ③主要技术性能指标 线生产能力 Kg/h 6000 8000 12000 生产能力 Kg/h 4000 4800 6400 9600 进料含水率 % 18~20 干燥区烟叶温度 ºC >75 干燥后含水率 % 8~10 冷却区烟叶温度ºC 35~45 冷却区含水率% 8~10 出料含水率 % 12.5±1 可调 出料温度 ºC 50~60 输送链运行速度 m/min 3~8 叶片铺设厚度 mm 50~100 100~120 喂料机输送带速度m/min 3~8 6 .1 .3 设备组成及工作原理 复烤机主要由进料端、压网带主被动段、上吹风干燥段、下吹风干燥段、冷却段、回潮段、出料端、排潮管道、输送带、管路系统及挡链装置等组成。(参见附图一) ①进料端设有拨料装置,主要作用是均衡输送带上物料的厚度。当布料厚度确定后应将拨料装置调整到合适的高度,太高起不到均衡作用,太低则引起烟叶的堆积以至于损坏烟叶和输送带。 ②压网带分布在上吹风干燥段烟叶输送带的上方,支撑网带的主、被动间分别装于上吹风干燥段的前后。压网带可以防止因风速过大将干燥后的碎叶吹起,阻塞散热器,同时又将被风吹起的微小碎叶通过反向力重新返...
