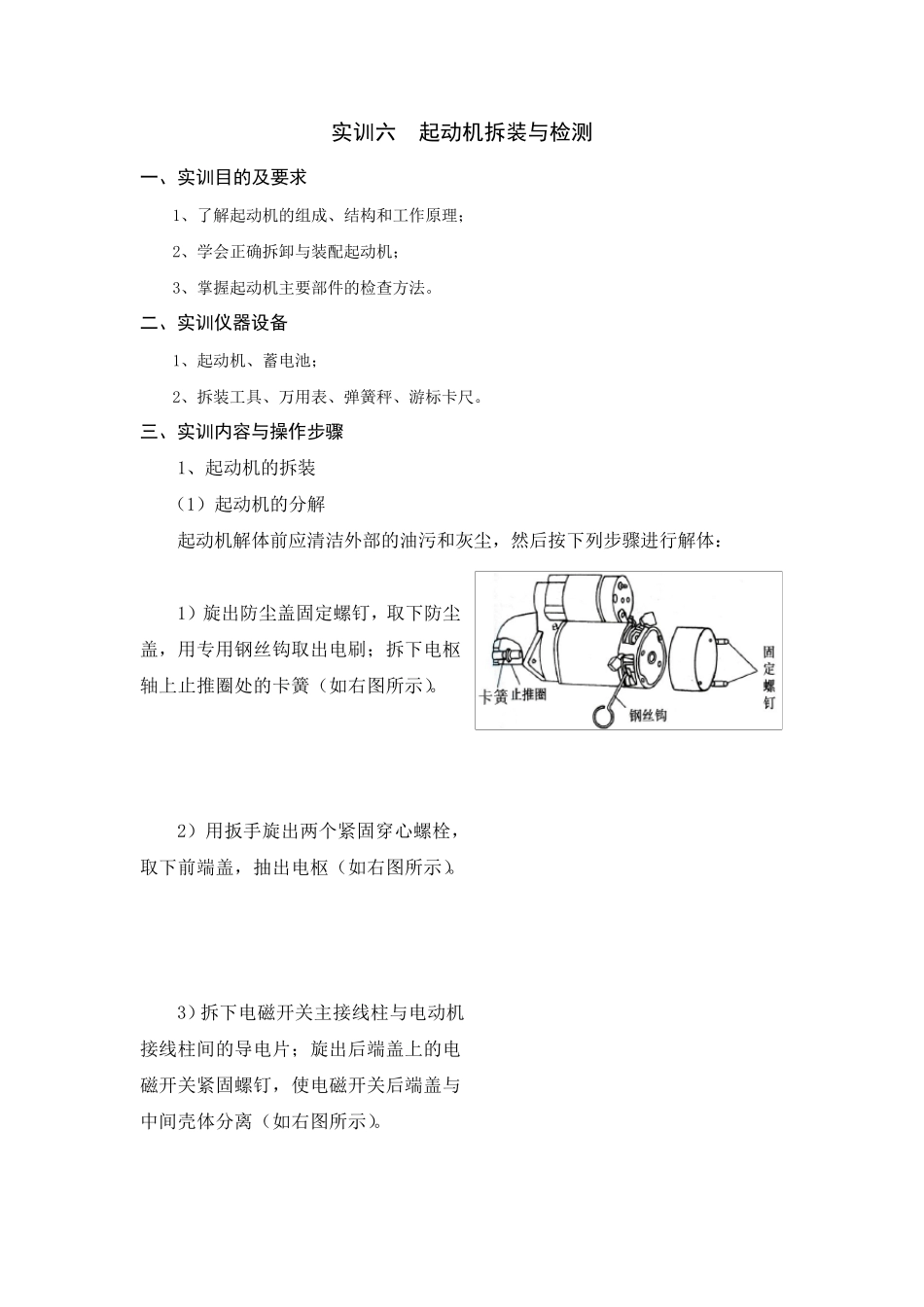

实训六 起动机拆装与检测 一、实训目的及要求 1、了解起动机的组成、结构和工作原理； 2、学会正确拆卸与装配起动机； 3、掌握起动机主要部件的检查方法。 二、实训仪器设备 1、起动机、蓄电池； 2、拆装工具、万用表、弹簧秤、游标卡尺。 三、实训内容与操作步骤 1、起动机的拆装 （1）起动机的分解 起动机解体前应清洁外部的油污和灰尘，然后按下列步骤进行解体： 1）旋出防尘盖固定螺钉，取下防尘盖，用专用钢丝钩取出电刷；拆下电枢轴上止推圈处的卡簧（如右图所示）。 2）用扳手旋出两个紧固穿心螺栓，取下前端盖，抽出电枢（如右图所示）。 3）拆下电磁开关主接线柱与电动机接线柱间的导电片；旋出后端盖上的电磁开关紧固螺钉，使电磁开关后端盖与中间壳体分离（如右图所示）。 4）从后端盖上旋下中间支承板紧固螺钉，取下中间支撑板，旋出拔叉轴销螺钉，抽出拔叉，取出离合器（如右图所示）。 5）将已解体的机械部分侵入清洗液中清洗，电气部分用棉纱沾少量汽油擦拭干净。 （2）起动机的装复 起动机的形式不同，具体装复的步骤也不完全相同，但基本原则是按分解时的相反步骤进行。 2、起动机的检测 起动机的检测分为解体检测和不解体检测两种。解体检测随解体过程一同进行；不解体测试可以在拆卸之前或装复以后进行。 （1）起动机的不解体检测 在进行起动机的解体之前，先进行不解体检测，通过不解体性能检测可以先大致检测判断起动机的性能，并判断故障部位。起动机组装完毕之后也应进行性能检测，以保证起动机正常运行。 1）吸引线圈的性能测试 按照右图所示的方法连接蓄电池与电磁启动开关： 将电磁开关上与起动机连接的端子（C）断开，与蓄电池负极连接。电磁开关壳体与蓄电池负极连接。将电磁开关上与点火开关连接的端子（50）与蓄电池正极连接，此时，起动机驱动齿轮应向外移 出，否 则说 明 电磁开关有 故障，应予 以修 理 或更 换 。 2）保持 线圈的性能测试 接线方法如右图所示，在吸引线圈性能测试的基础 上，拆下电磁开关（C）端子上的线，此时，驱动齿轮应保持在伸出位置不动。否则，说明保持线圈保持线圈损坏或搭铁不正常。应修理或更换电磁开关。 3）驱动齿轮回位测试 测试方法如右图所示，在上述试验的基础上，再拆下壳体上的连接线，此时驱动齿轮应迅速复位。如不能复位，说明复位弹簧失效，应予以更换。 4）驱动齿轮间隙的检查 按照下图连接蓄电池和电磁开关，并进行驱动齿轮...
