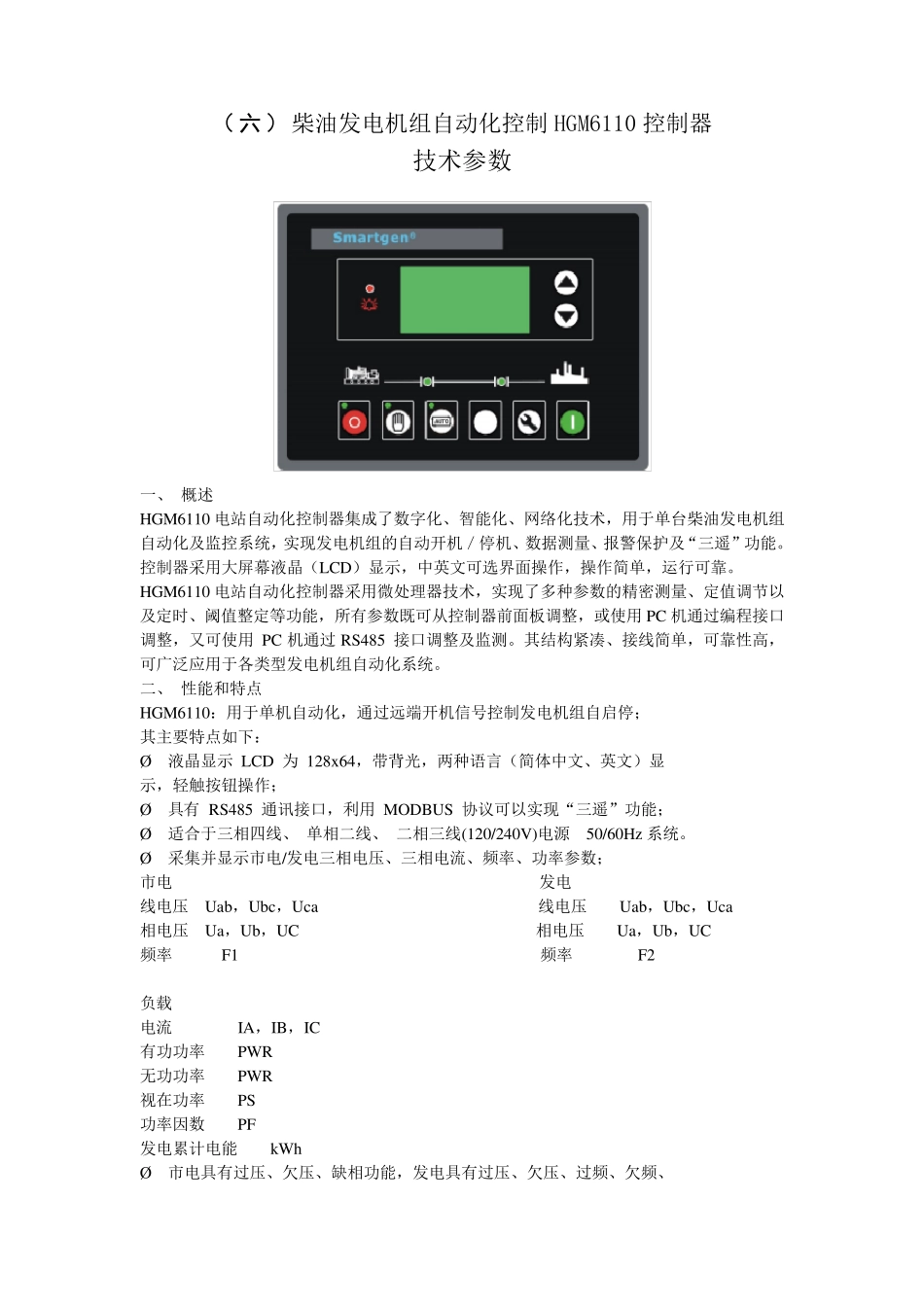

（六）柴油发电机组自动化控制HGM6110 控制器 技术参数 一、 概述 HGM6110 电站自动化控制器集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机／停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶（LCD）显示，中英文可选界面操作，操作简单，运行可靠。 HGM6110 电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，所有参数既可从控制器前面板调整，或使用PC 机通过编程接口调整，又可使用 PC 机通过 RS485 接口调整及监测。其结构紧凑、接线简单，可靠性高，可广泛应用于各类型发电机组自动化系统。 二、 性能和特点 HGM6110：用于单机自动化，通过远端开机信号控制发电机组自启停； 其主要特点如下： Ø 液晶显示 LCD 为 128x64，带背光，两种语言（简体中文、英文）显 示，轻触按钮操作； Ø 具有 RS485 通讯接口，利用 MODBUS 协议可以实现“三遥”功能； Ø 适合于三相四 线、 单相二线、 二相三线(120/240V)电源 50/60Hz 系统。 Ø 采集并 显示市 电/发电三相电压 、三相电流 、频 率 、功率 参数； 市 电 发电 线电压 Uab，Ubc，Uca 线电压 Uab，Ubc，Uca 相电压 Ua，Ub，UC 相电压 Ua，Ub，UC 频 率 F1 频 率 F2 负 载 电流 IA，IB，IC 有功功率 PWR 无 功功率 PWR 视 在 功率 PS 功率 因 数 PF 发电累 计 电能 kWh Ø 市 电具有过压 、欠 压 、缺 相功能，发电具有过压 、欠 压 、过频 、欠 频 、 过流功能； Ø 精密采集发动机的各种参量： 温度WT ℃/℉同时显示 机油压力 OP kPa/Psi/Bar 同时显示 燃油位 FL 单位：% 转速 SPD 单位：RPM 电池电压 VB 单位：V 充电机电压 VD 单位：V 计时器 HC 可累计 999999 小时 累计启动次数 最大可累计 999999 次 Ø 控制保护功能： 实现柴油发电机组自动开机／停机、 合分闸(ATS 切换) 及完善的故障显示保护等功能； Ø 具有得电停机、怠速控制、预热控制功能，且均为继电器输出。 Ø 参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部 FLASH 存储器内，在系统掉电时也不会丢失，控制器所有参数均可以在前面板进行设置，也可通过编程口用 PC 机测试软件进行设置（使用 SG72 适配器）； Ø 多种温度、压力、油位传感器...
