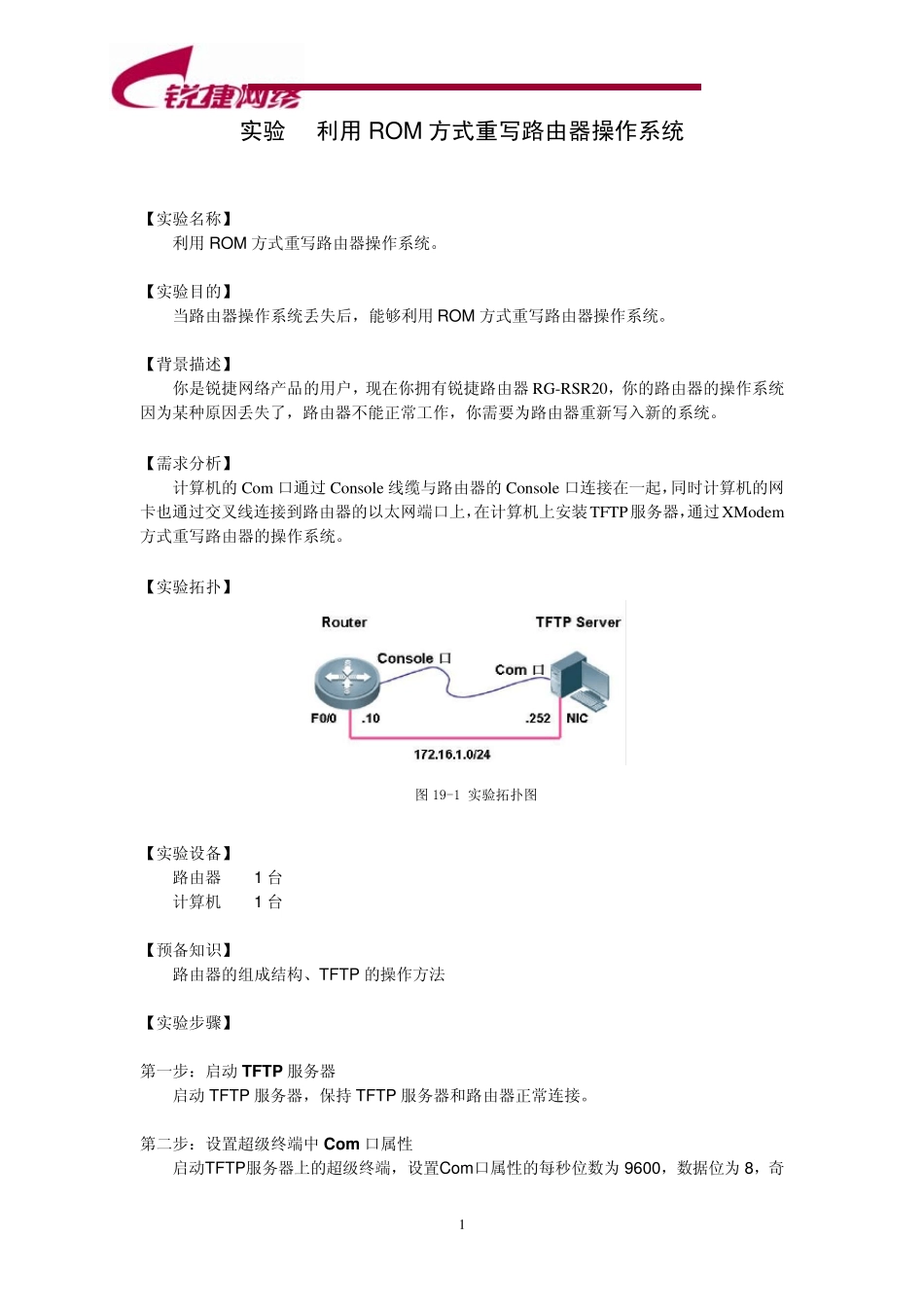

61[工程实验室][利用ROM方式重写路由器操作系统]_第1页
1/6
61[工程实验室][利用ROM方式重写路由器操作系统]_第2页
2/6

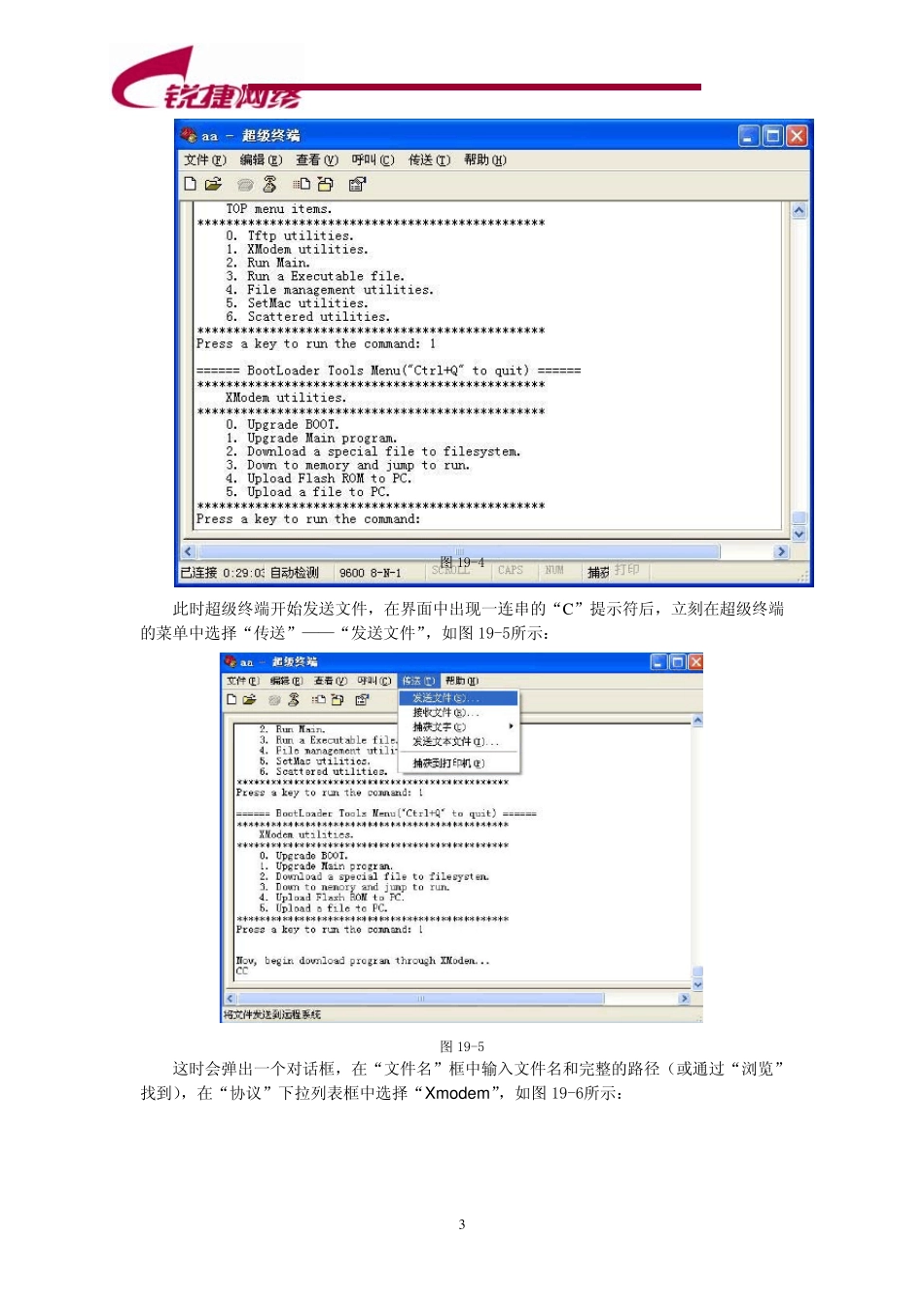

61[工程实验室][利用ROM方式重写路由器操作系统]_第3页
3/6
实验 利用ROM 方式重写路由器操作系统 【实验名称】 利用ROM 方式重写路由器操作系统。 【实验目的】 当路由器操作系统丢失后,能够利用ROM 方式重写路由器操作系统。 【背景描述】 你是锐捷网络产品的用户,现在你拥有锐捷路由器RG-RSR20,你的路由器的操作系统因为某种原因丢失了,路由器不能正常工作,你需要为路由器重新写入新的系统。 【需求分析】 计算机的Com 口通过Console 线缆与路由器的Console 口连接在一起,同时计算机的网卡也通过交叉线连接到路由器的以太网端口上,在计算机上安装TFTP服务器,通过XModem方式重写路由器的操作系统。 【实验拓扑】 图19-1 实验拓扑图 【实验设备】 路由器 1 台 计算机 1 台 【预备知识】 路由器的组成结构、TFTP 的操作方法 【实验步骤】 第一步:启动 TFTP 服务器 启动 TFTP 服务器,保持 TFTP 服务器和路由器正常连接。 第二步:设置超级终端中 Com 口属性 启动TFTP服务器上的超级终端,设置Com口属性的每秒位数为9600,数据位为8,奇1 偶校验为无,停止位为1,数据流控制为无(或者点击“还原为默认值”按钮即可),如图19-2所示: 图 19-2 第三步:路由器加电 路由器加电后立刻按“Ctrl+C”键,即可进入路由器的监控模式,如图 19-3所示: 图 19-3 在监控模式的菜单中会给出 0,1……等命令选择键,在菜单中根据提示输入相应的命令选择键可执行相应的命令或者进入下一级菜单,使用 CTRL+Z 命令可从子菜单退到上一级菜单。 在这里选择“1”,使用XModem方式重写路由器的操作系统,在出现的子菜单中选择“1”,升级路由器的主程序,也就是操作系统,如图19-4所示: 2 图19-4 此时超级终端开始发送文件,在界面中出现一连串的“C ”提示符后,立刻在超级终端的菜单中选择“传送”——“发送文件”,如图19-5所示: 图19-5 这时会弹出一个对话框,在“文件名”框中输入文件名和完整的路径(或通过“浏览”找到),在“协议”下拉列表框中选择“Xmodem”,如图19-6所示: 3 图19-6 点击“发送”按钮后,开始传送文件,其界面如图19-7所示。整个传送过程用时较长,可以看到提示需要 1 小时 40 分钟左右: 图19-7 文件传输完毕后,会给出图19-8所显示的信息,包括操作系统文件的版本、大小等等,然后询问是否要升级操作系统(路由器中旧的操作系统为 10.1 版本,新传进去的为 10.2 版本),默认是“Y”: 4 图19-8 随后会...
