7.1埋地管道防腐层检测技术培训教材

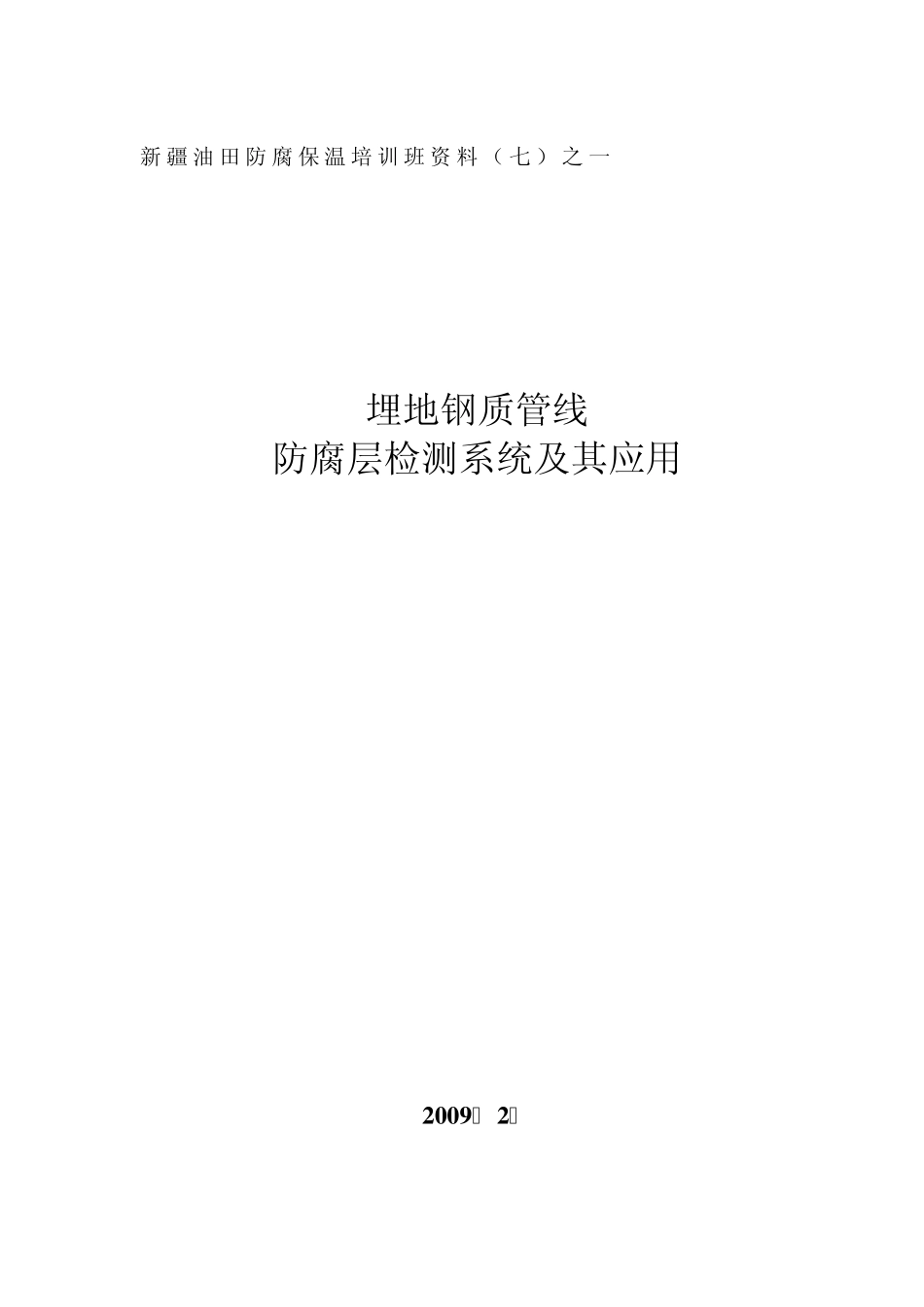

新疆油田防腐保温培训班资料（七）之一 埋地钢质管线 防腐层检测系统及其应用 2 0 0 9 年 2 月 防腐层检测系统及其应用 埋地管线防腐检测技术培训教材 1 一、 埋地管道腐蚀评价与防腐层检测技术 1.1、 管道腐蚀与防腐层检测 金属材料发生腐蚀是一个自发的、不可避免的渐变过程。管体腐蚀的发生将严重降低管道的剩余强度、承受能力和可靠性、缩短使用寿命，增大运行风险；大大地增加维修费用、缩短维修和更换周期，威胁整个输送系统的安全。管道在整个服役期间的事故发生率一般遵循浴盆曲线。在投产初期，管道诸多方面的不足逐一暴露出来，因此事故率较高。随着运行时间的延续，各方面不断完善，事故率逐步下降至较低的水平，该阶段称之为投产初期，通常为半年到两年。在其后的一个阶段，事故一直平稳地保持在低水平上，称之为事故平稳期，通常为20-30年。之后，事故呈上升态势。我国早期的管道有的已经运行了二三十年，管道已经陆续进入老龄期；而近年大批新建管道正处于幼年期，这两个阶段都是事故高发阶段。因而管道行业面临的安全形势十分严峻。对老管道的腐蚀与防护状况评价工作迫在眉睫，在有效检测评价的基础上采取合理的维护措施，保证管道的安全具有重大的经济效益和社会意义。 埋地钢质管道的腐蚀与防护一直是行业的工作重点，管道腐蚀的影响因素众多，作用机理复杂，而且各个影响因素之间又存在着相互影响和制约的关系。对埋地钢质管道腐蚀与防护状况的检测及评价，涉及多种检测方法、多种检测技术和设备，需要从事这项工程的单位具有很强的技术能力、多方面的技术人员及设备、业主单位也要花费较大的经济投入。此外，受当前技术发展水平的限制，诸如管体剩余壁厚的检测等项目还要进行开挖检测，除了费用很高之外，势必会对管道造成一定的不良影响。从当前国内外应用的腐蚀检测评价标准上分析，埋地管道腐蚀检测是以防腐层检测作为工程实施的切入点。 防腐层(又称防护层)是防止和减缓埋地钢质管道腐蚀的重要手段，管体的腐蚀往往是因为该处的防腐层失效，使管体不能受到有效地保护导致的。尽管防腐层破损点处的管体不一定发生腐蚀，但是可以说，发生管体腐蚀处的防腐层一定失效。这就为通过管道的外防腐层漏点的检测，进而找出管道管体的腐蚀点提供了技术上的可能性。此外，在不开挖条件下对防腐层的有效性进行检测是当前所有腐蚀检测项目中最为成熟、实施最为简捷、应用最广泛的方法。 多年来，人们开发出了防腐层...
