74系列集成电路的分类及区别

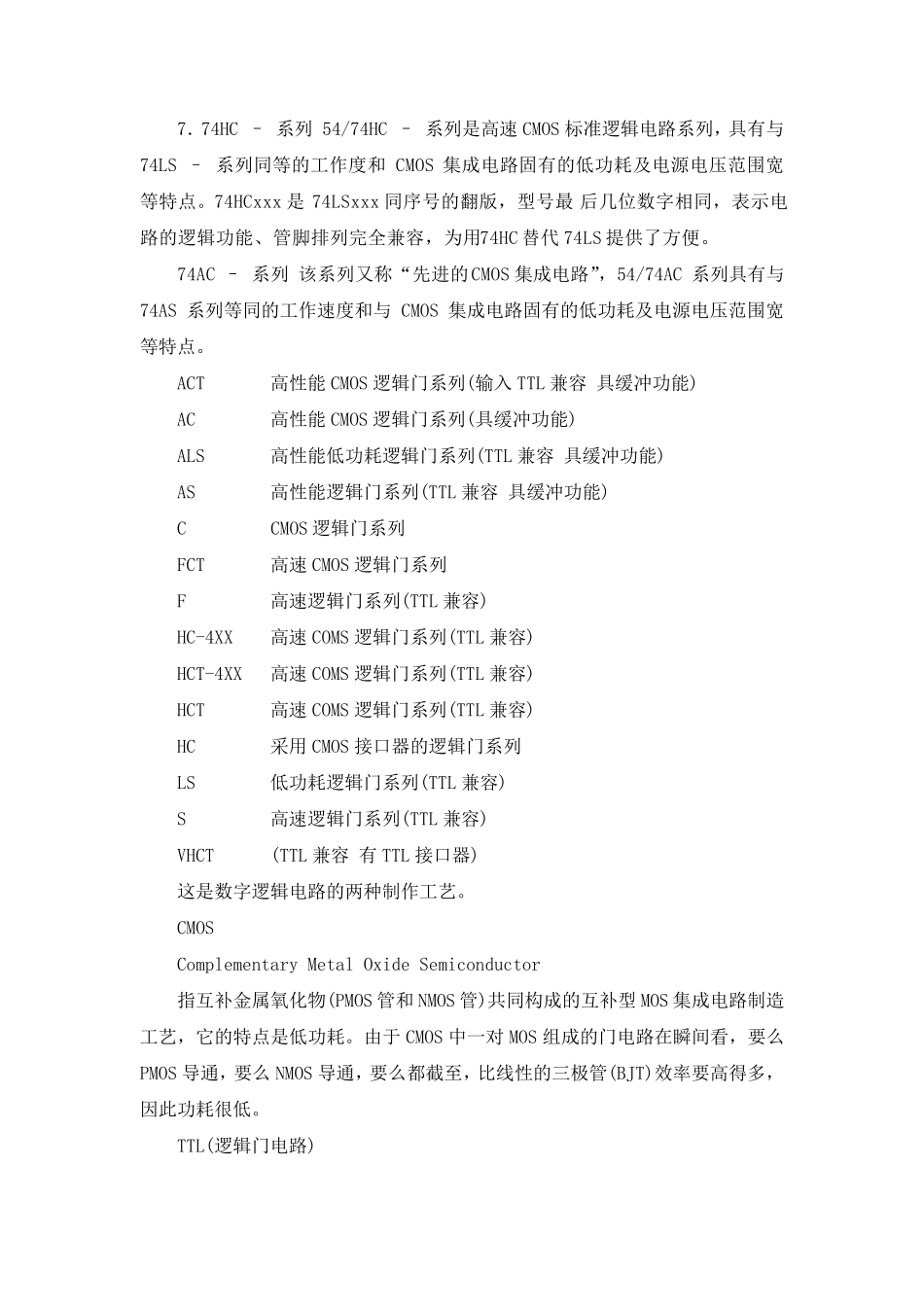

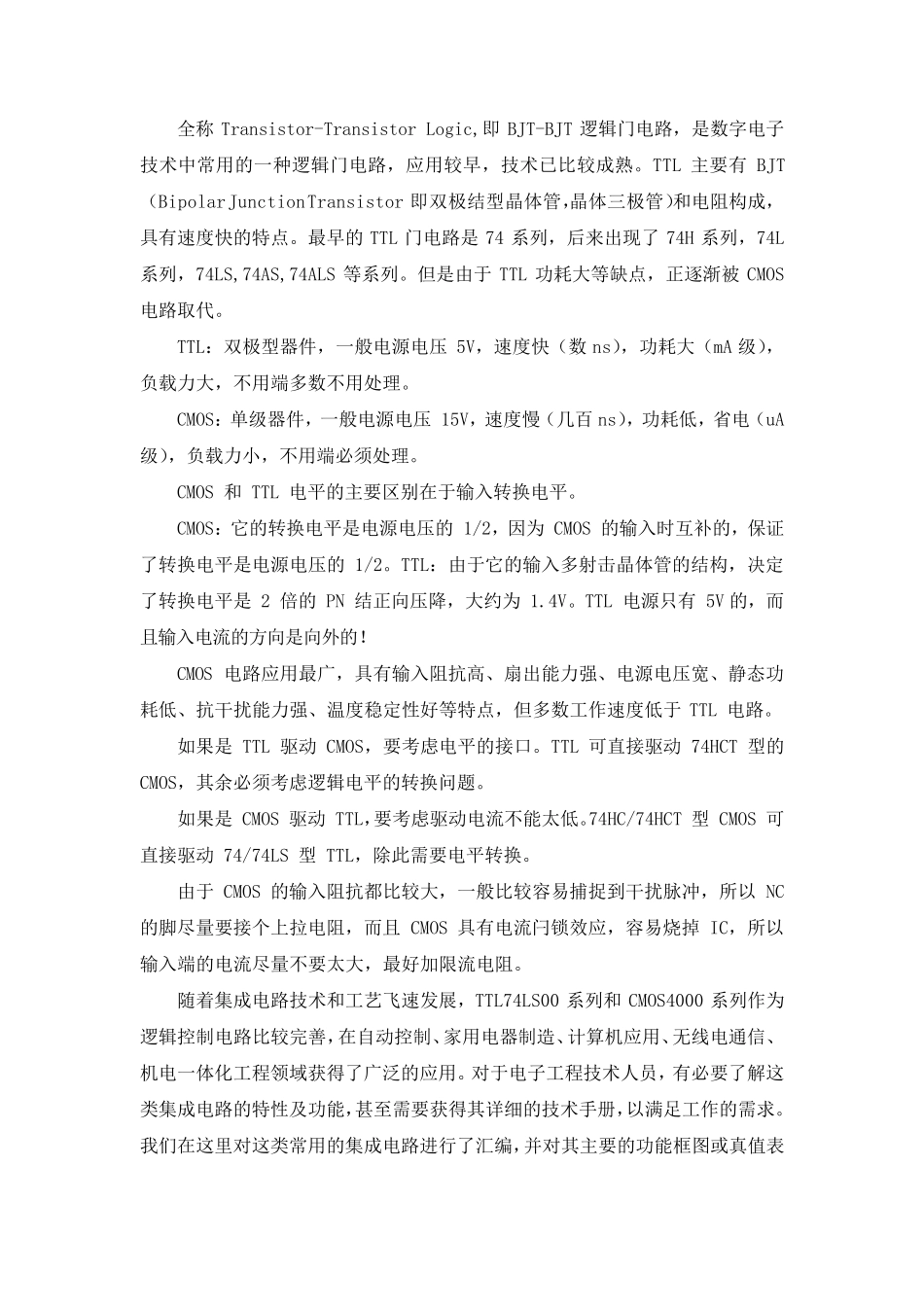

74 系列集成电路的分类及区别 74 系列集成电路大致可分为6 大类： 74××（标准型）； 74LS××（低功耗肖特基）； 74S××（肖特基）； 74ALS××（先进低功耗肖特基）； 74AS××（先进肖特基）； 74F××（高速）。 HC 为COMS 工作电平； HCT 为TTL 工作电平，可与 74LS 系列互换使用； HCU 适用于无缓冲级的CMOS 电路。 这 9 种 74 系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。根据不同的条件和要求可选择不同类型的74 系列产品，比如电路的供电电压为3V 就应选择 74HC 系列的产品。 补充: ．74 – 系列 这是早期的产品，现仍在使用，但正逐渐被淘汰。 2．74H – 系列 这是 74 – 系列的改进型，属于高速 TTL 产品。其“与非门”的平均传输时间达 10ns 左右， 但电路的静态功耗较大，目前该系列产品使用越来越少，逐渐被淘汰。 3．74S – 系列 这是 TTL 的高速型肖特基系列。在该系列中，采用了抗饱和肖特基二极管，速度较高，但品 种较少。 4．74LS – 系列 这是当前 TTL 类型中的主要产品系列。品种和生产厂家都非常多。性能价格比比较高，目前 在中小规模电路中应用非常普遍。 5．74ALS – 系列 这是“先进的低功耗肖特基”系列。属于 74LS – 系列的后继产品，速度（典型值为 4ns）、功耗（典型值为1mW）等方面都有较大的改进，但价格比较高。 6．74AS – 系列 这是 74S – 系列的后继产品，尤其速度（典型值为1.5ns）有显著的提高，又称 “先进超 高 速肖特基”系列。 7．74HC – 系列 54/74HC – 系列是高速 CMOS 标准逻辑电路系列，具有与74LS – 系列同等的工作度和 CMOS 集成电路固有的低功耗及电源电压范围宽等特点。74HCxxx 是 74LSxxx 同序号的翻版，型号最 后几位数字相同，表示电路的逻辑功能、管脚排列完全兼容，为用74HC 替代 74LS 提供了方便。 74AC – 系列 该系列又称“先进的CMOS 集成电路”，54/74AC 系列具有与74AS 系列等同的工作速度和与 CMOS 集成电路固有的低功耗及电源电压范围宽等特点。 ACT 高性能 CMOS 逻辑门系列(输入 TTL 兼容 具缓冲功能) AC 高性能 CMOS 逻辑门系列(具缓冲功能) ALS 高性能低功耗逻辑门系列(TTL 兼容 具缓冲功能) AS 高性能逻辑门系列(TTL 兼容 具缓冲功能) C CMOS 逻辑门系列 FCT 高速 CMOS 逻辑门系列 F 高速逻辑门系列(TTL ...
