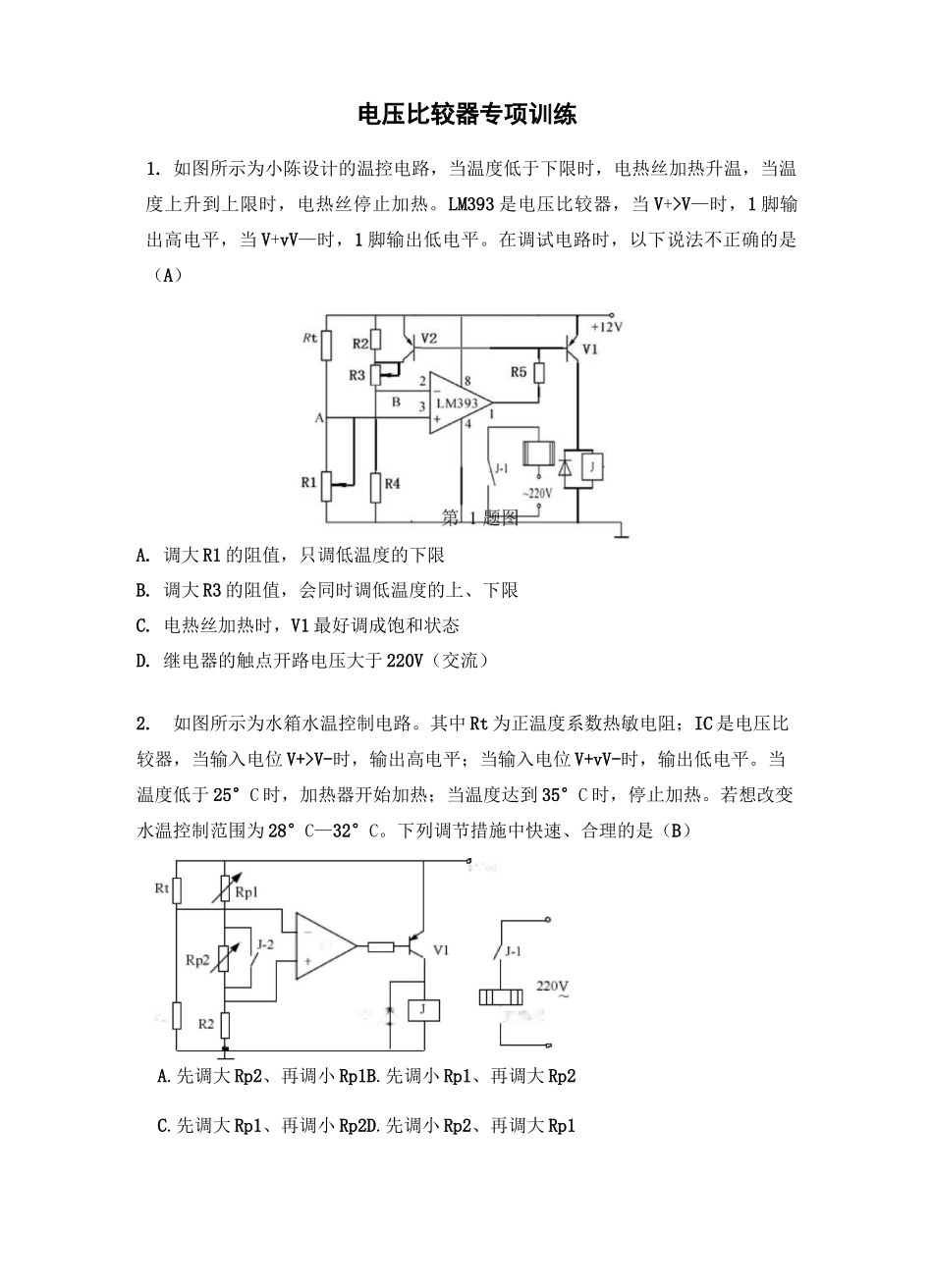

IR-畑热器V3ZS电压比较器专项训练1. 如图所示为小陈设计的温控电路，当温度低于下限时，电热丝加热升温，当温度上升到上限时，电热丝停止加热。LM393 是电压比较器，当 V+>V—时，1 脚输出高电平，当 V+vV—时，1 脚输出低电平。在调试电路时，以下说法不正确的是（A）A. 调大 R1 的阻值，只调低温度的下限B. 调大 R3 的阻值，会同时调低温度的上、下限C. 电热丝加热时，V1 最好调成饱和状态D. 继电器的触点开路电压大于 220V（交流）2.如图所示为水箱水温控制电路。其中 Rt 为正温度系数热敏电阻；IC 是电压比较器，当输入电位 V+>V-时，输出高电平；当输入电位 V+vV-时，输出低电平。当温度低于 25°C 时，加热器开始加热；当温度达到 35°C 时，停止加热。若想改变水温控制范围为 28°C—32°C。下列调节措施中快速、合理的是（B）A.先调大 Rp2、再调小 Rp1B.先调小 Rp1、再调大 Rp2C.先调大 Rp1、再调小 Rp2D.先调小 Rp2、再调大 Rp1是低电平。以下说法正确3.如图所示暗室门被打开，蜂鸣器发出报警声；然后即使室门被关上，蜂鸣器也继续发出报警声，请在虚椎中选用合适的三极管画上并连线，以下电路图中能实现这种功能的是（C）高电平；U+vU-时，Uo 为低电平。芯片 NE555 的特性：2 脚电位低于 VCC 的三分之一时，3 脚输出高电平；6 脚电位高于 VCC 的三分之二时，3 脚输出第 4 题图A.该电路的功能是当花房湿度小于设定值时，蜂鸣器就会发出警报声输入输出V+>V-Vo 咼电平V+
