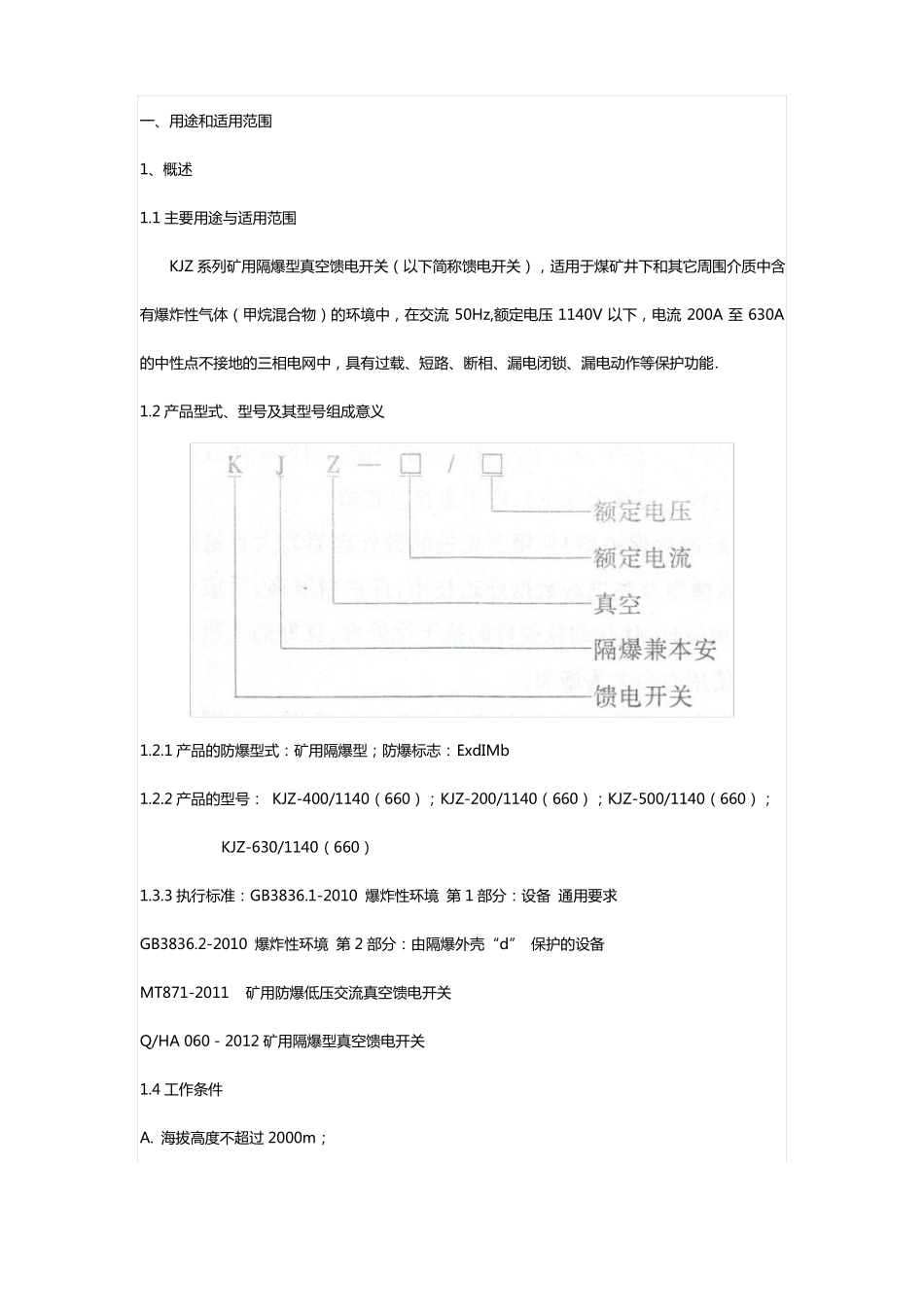

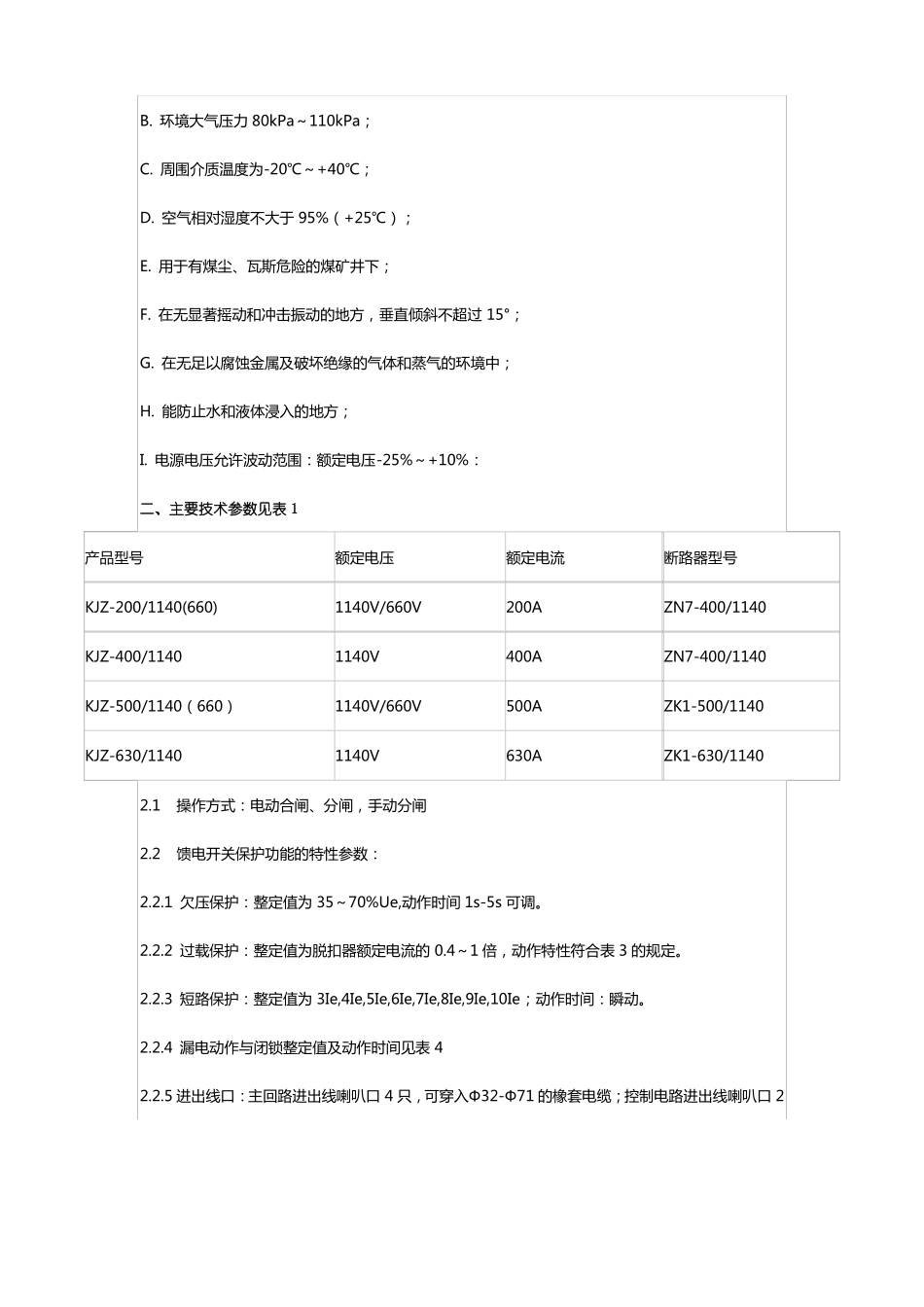

KJZ 系列矿用隔爆兼本质安全型真空馈电开关使用说明书一、用途和适用范围1、概述1.1 主要用途与适用范围KJZ 系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流 50Hz,额定电压 1140V 以下，电流 200A 至 630A的中性点不接地的三相电网中，具有过载、短路、断相、漏电闭锁、漏电动作等保护功能.1.2 产品型式、型号及其型号组成意义1.2.1 产品的防爆型式：矿用隔爆型；防爆标志：ExdIMb1.2.2 产品的型号： KJZ-400/1140（660）；KJZ-200/1140（660）；KJZ-500/1140（660）；KJZ-630/1140（660）1.3.3 执行标准：GB3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求GB3836.2-2010 爆炸性环境 第 2 部分：由隔爆外壳“d” 保护的设备MT871-2011矿用防爆低压交流真空馈电开关Q/HA 060－2012 矿用隔爆型真空馈电开关1.4 工作条件A. 海拔高度不超过 2000m；B. 环境大气压力 80kPa～110kPa；C. 周围介质温度为-20℃～+40℃；D. 空气相对湿度不大于 95%（+25℃）；E. 用于有煤尘、瓦斯危险的煤矿井下；F. 在无显著摇动和冲击振动的地方，垂直倾斜不超过 15°；G. 在无足以腐蚀金属及破坏绝缘的气体和蒸气的环境中；H. 能防止水和液体浸入的地方；I. 电源电压允许波动范围：额定电压-25%～+10%：二、主要技术参数见表 1产品型号KJZ-200/1140(660)KJZ-400/1140KJZ-500/1140（660）KJZ-630/1140额定电压1140V/660V1140V1140V/660V1140V额定电流200A400A500A630A断路器型号ZN7-400/1140ZN7-400/1140ZK1-500/1140ZK1-630/11402.1操作方式：电动合闸、分闸，手动分闸2.2馈电开关保护功能的特性参数：2.2.1 欠压保护：整定值为 35～70%Ue,动作时间 1s-5s 可调。2.2.2 过载保护：整定值为脱扣器额定电流的 0.4～1 倍，动作特性符合表 3 的规定。2.2.3 短路保护：整定值为 3Ie,4Ie,5Ie,6Ie,7Ie,8Ie,9Ie,10Ie；动作时间：瞬动。2.2.4 漏电动作与闭锁整定值及动作时间见表 42.2.5 进出线口：主回路进出线喇叭口 4 只，可穿入Φ32-Φ71 的橡套电缆；控制电路进出线喇叭口 2只，可穿入Φ14.5-Φ21 橡套电缆。2.2.6 馈电开关的工频耐压见表 2额定电压≤36V660V3000V11404200V相间、对地历时 1min 工频耐压无击穿或闪络现象（有效值）1000V2.2.7 馈电开关的过载保护见表 3过载电流/整定电流1.051.21.52.04.06.0动作时间 s2...
