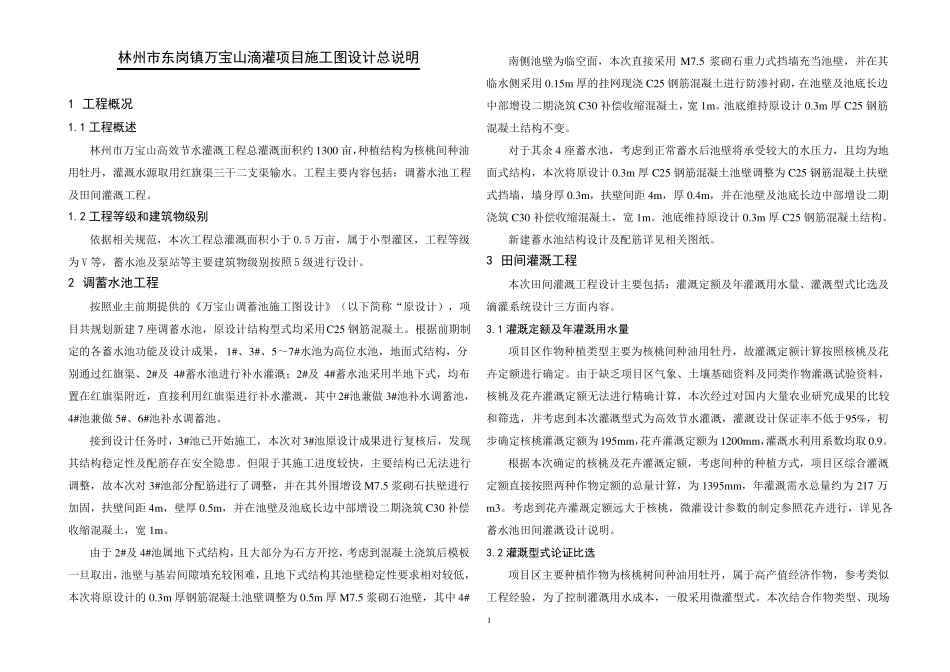

林州市东岗镇万宝山滴灌项目施工图设计总说明1 工程概况1.1 工程概述林州市万宝山高效节水灌溉工程总灌溉面积约 1300 亩，种植结构为核桃间种油用牡丹，灌溉水源取用红旗渠三干二支渠输水。工程主要内容包括：调蓄水池工程及田间灌溉工程。1.2 工程等级和建筑物级别依据相关规范，本次工程总灌溉面积小于 0.5 万亩，属于小型灌区，工程等级为 V 等，蓄水池及泵站等主要建筑物级别按照 5 级进行设计。2 调蓄水池工程按照业主前期提供的《万宝山调蓄池施工图设计》（以下简称“原设计），项目共规划新建 7 座调蓄水池，原设计结构型式均采用C25 钢筋混凝土。根据前期制定的各蓄水池功能及设计成果，1#、3#、5～7#水池为高位水池，地面式结构，分别通过红旗渠、2#及 4#蓄水池进行补水灌溉；2#及 4#蓄水池采用半地下式，均布置在红旗渠附近，直接利用红旗渠进行补水灌溉，其中2#池兼做 3#池补水调蓄池，4#池兼做 5#、6#池补水调蓄池。接到设计任务时，3#池已开始施工，本次对3#池原设计成果进行复核后，发现其结构稳定性及配筋存在安全隐患。但限于其施工进度较快，主要结构已无法进行调整，故本次对 3#池部分配筋进行了调整，并在其外围增设 M7.5 浆砌石扶壁进行加固，扶壁间距 4m，壁厚 0.5m，并在池壁及池底长边中部增设二期浇筑 C30 补偿收缩混凝土，宽 1m。由于 2#及 4#池属地下式结构，且大部分为石方开挖，考虑到混凝土浇筑后模板一旦取出，池壁与基岩间隙填充较困难，且地下式结构其池壁稳定性要求相对较低，本次将原设计的 0.3m 厚钢筋混凝土池壁调整为 0.5m 厚 M7.5 浆砌石池壁，其中 4#南侧池壁为临空面，本次直接采用 M7.5 浆砌石重力式挡墙充当池壁，并在其临水侧采用 0.15m 厚的挂网现浇 C25 钢筋混凝土进行防渗衬砌，在池壁及池底长边中部增设二期浇筑 C30 补偿收缩混凝土，宽 1m。池底维持原设计 0.3m 厚 C25 钢筋混凝土结构不变。对于其余 4 座蓄水池，考虑到正常蓄水后池壁将承受较大的水压力，且均为地面式结构，本次将原设计 0.3m 厚 C25 钢筋混凝土池壁调整为 C25 钢筋混凝土扶壁式挡墙，墙身厚 0.3m，扶壁间距 4m，厚 0.4m，并在池壁及池底长边中部增设二期浇筑 C30 补偿收缩混凝土，宽 1m。池底维持原设计 0.3m 厚 C25 钢筋混凝土结构。新建蓄水池结构设计及配筋详见相关图纸。3 田间灌溉工程本次田间灌溉工程设计主要包括：灌溉定额及年灌溉用水量、灌溉...
