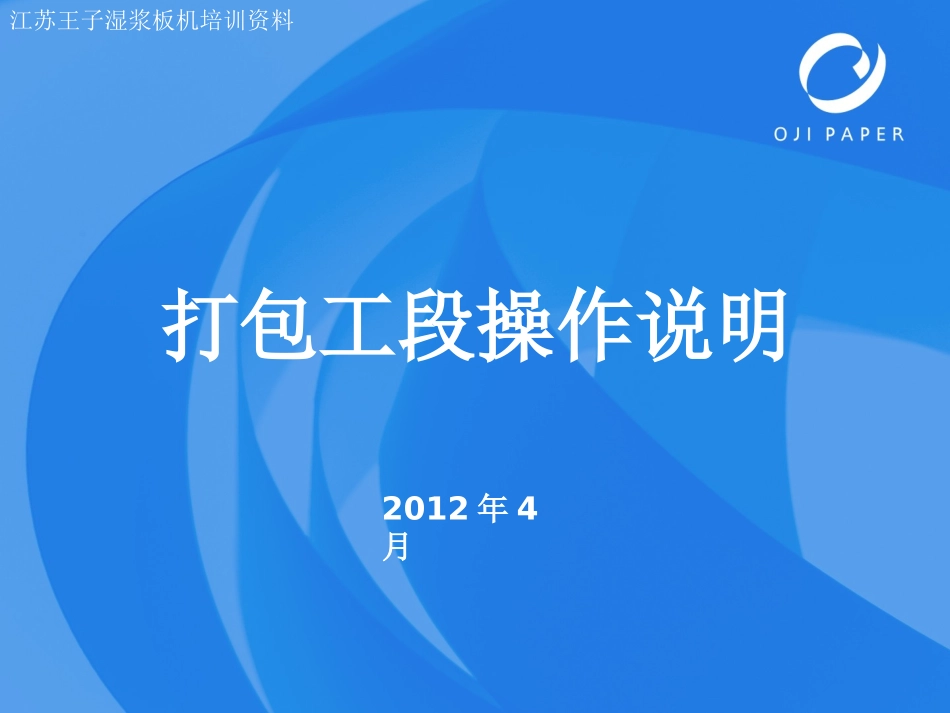

打包工段操作说明_第1页
1/50
打包工段操作说明_第2页
2/50
打包工段操作说明_第3页
3/50
江苏王子湿浆板机培训资料打包工段操作说明2012年4月目录一、整体工艺参数二、打包线的组成及工艺流程三、开停机简介四、日常出现的问题及处理方法五、操作中安全注意事项一、整体工艺参数打包线链条的速度为:24m/min,处理能力(处理量):130包/h;主要是把规格为650×800mm的浆板打包成每包300kg、高为650mm的浆包,以及把规格为800×800mm的浆板打包成每包500kg、高为900mm的浆包。增加干燥部以后,浆板的规格为780×900mm封皮纸的规格为1600×1400mm(暂定)、克重为1100g/㎡二、打包线的组成及工艺流程打包线是由:旋转盘、五链输送带(包皮纸卸台)、三链输送带、备用链、称重链、挤压机、封皮机、捆扎机、喷码机、旋转折叠机、堆包机、捆包机(大捆扎机)、及有关电气、仪表设备等组成。分垛链称重链挤压机封皮机预捆喷码折叠机复捆堆包机捆包机二、工艺流程简介从切纸机接纸台过来的浆包,经过旋转盘后,被送到分垛链进行分垛,逐一在称重链上进行称重,然后输送到挤压机进行挤压,压制成高650mm左右,经封皮机对其进行包装封皮(上下各一张包装纸)后,进行第一次捆扎,打两道铁丝(预捆),预捆后进行喷码,然后被送到折叠机对封皮纸进行折叠,折叠好后进行第二次捆扎,同样是打两道铁丝(复捆),复捆好的浆包输送到堆包机进行堆包,每堆成3包为一排,共两排6包,输送到捆包机(大捆扎机)进行打包,打好后入库。也就是:挤压→封皮→预捆→喷码→折叠→复捆→堆包→捆包(打大包)八个步骤。打包线一览打包线一览二、工艺流程简介打包线是一个全自动的控制系统,每条输送链及每台设备之间都有相应的感应装置,打包线很多时候出现的故障,大多是感应方面的问题。所以需要我们熟悉其自动控制程序,熟练掌握自动与手动之间的程序转换,以便更好的操作和处理相应的故障。下图(链条感应器):二、工艺流程简介接纸台的浆包经过旋转盘后,送到分垛链进行分垛、称重后,输送到挤压机挤压。挤压机是一个最大压力为2000KN的液压机,其有自己的冷却系统,控制面板上有报警系统,当出现超压、油温过高、油位不够时都会自动报警,甚至跳停,我们要严格按照规定的程序开启和停止挤压机,在开启挤压机时要先启动辅助泵,再启动油泵。停止挤压机时,顺序正好相反。挤压机(图)控制面板挤压机(图)控制面板封皮机浆包挤压后,开始进行包装封皮,每包浆包用两张封皮纸(上下各一张)。封皮机的作用就是把封皮纸包裹在浆包上,以便在以后的运输中保证浆包的整洁。封皮机封皮机封皮机工作(示意图)封皮机工作(示意图)二、工艺流程简介浆包包装封皮后,开始进行第一次捆扎(预捆),打两道铁丝,两道铁丝相隔的距离。可以根据浆包的长短做相应的调整(一般调到合适的位置后就不需要再进行调整)。预捆的作用是,把封皮纸进行捆扎定型,以便后面对封皮纸更好的喷码和折叠。捆扎机喷码机预捆后的浆包,要对它进行喷码,喷码内容包括产品的批次号、等级、重量等,以至于每包浆包都有它独立的编号。二、工艺流程简介喷码后的浆包被输送到折叠机,对封皮纸进行旋转折叠(旋转90度)旋转折叠机折叠机二、工艺流程简介浆包的封皮纸折叠好后,进行第二次捆扎(复捆),同样是打两道铁丝,两道铁丝相隔的距离,也是根据浆包的宽度进行调整。(一般调整到适合的操位置后,就不需要再进行调整)。为了更好的装卸和运输,捆扎好的浆包需进行堆包,每堆3包为一排,每两排(共6包)送入捆包机进行捆包(打大包),捆包好的大包送入仓库储存。堆包机堆包机堆包机堆包机31捆包机捆包机捆包机捆包机三、开停机简介1、开机:(1)检查各仪表、电气是否正常;(2)检查各设备的液压系统是否正常;(3)开机前发出开机信号,确定危险处无人后,方可以开机;(4)启动所有的输送链,检查其运行情况。(有无噪音、有无异响);(5)逐个依次启动各机器设备,检查其运行是否正常;(6)一切正常后把打包线所有的设备到自动状态。三、开停机简介2、停机:(1)处理完输送链上的所有浆包;(挤压机内必须留一包浆包)(2)依次停止各机器设备;(3)把各控制面板打到手动状态,并按...
