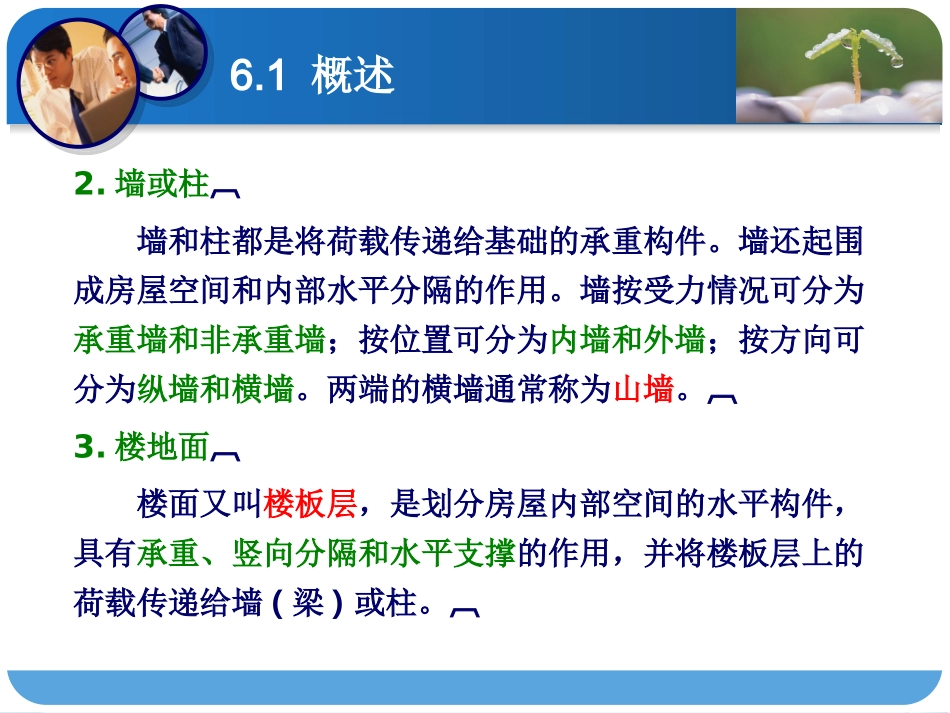

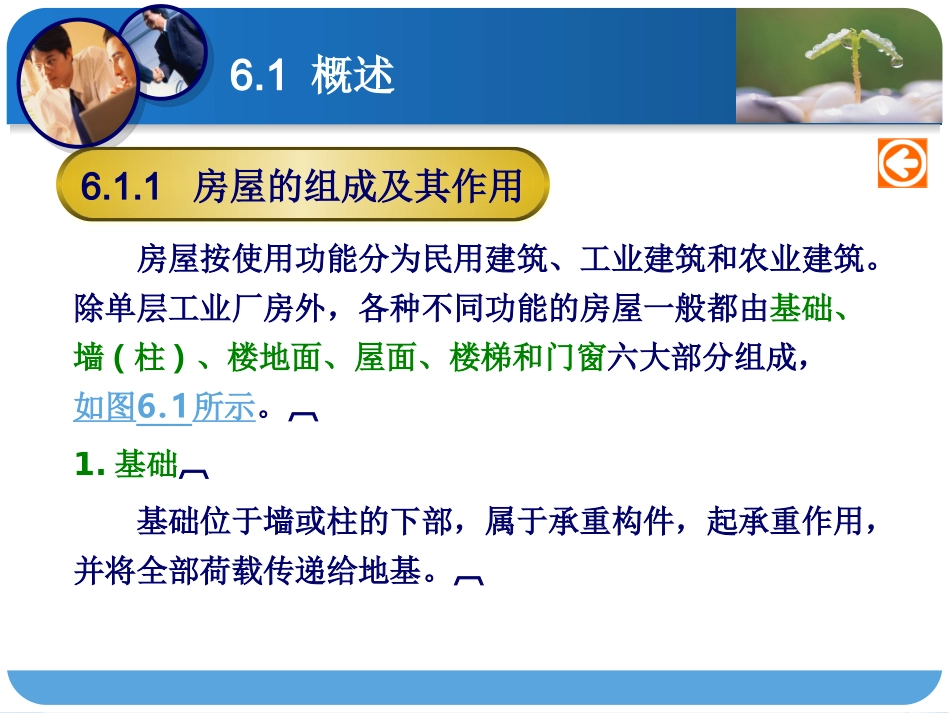

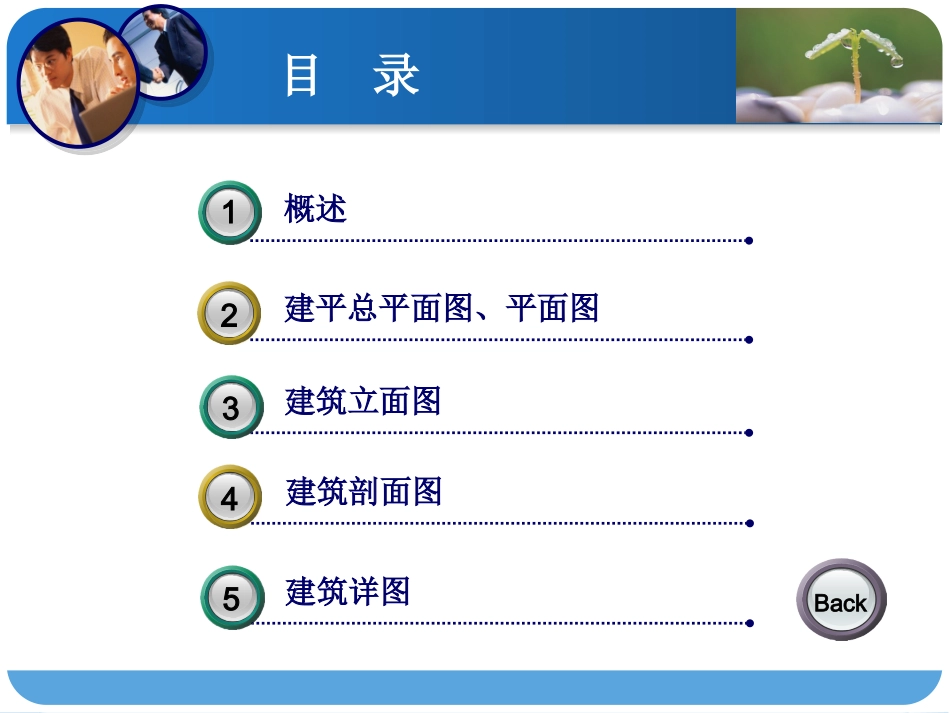

目录概述1建平总平面图、平面图2建筑立面图33建筑剖面图4建筑详图35Back6.1概述房屋按使用功能分为民用建筑、工业建筑和农业建筑。除单层工业厂房外，各种不同功能的房屋一般都由基础、墙(柱)、楼地面、屋面、楼梯和门窗六大部分组成，如图6.1所示。1.基础基础位于墙或柱的下部，属于承重构件，起承重作用，并将全部荷载传递给地基。6.1.1房屋的组成及其作用2.墙或柱墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两端的横墙通常称为山墙。3.楼地面楼面又叫楼板层，是划分房屋内部空间的水平构件，具有承重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙(梁)或柱。6.1概述4.屋面一般指屋顶部分。屋面是建筑物顶部承重构件，主要作用是承重、保温隔热和防水排水。它承受着房屋顶部包括自重在内的全部荷载，并将这些荷载传递给墙(梁)或柱。5.楼梯楼梯是各楼层之间的垂直交通设施，供人们上下楼层和紧急疏散之用。6.1概述6.门窗门和窗均为非承重的建筑配件。门的主要功能是交通和分隔房间；窗的主要功能则是通风和采光，同时还具有分隔和围护作用。6.1概述6.1概述图6.1房屋的基本组成Back每一项建筑工程的建造都要经过下列程序：编制工程设计任务书→选择建设用地→场地勘测→设计→施工→设备安装→工程验收→交付使用和回访总结。其中设计工作是重要环节，具有较强的政策性和综合性。一套完整的施工图通常有：建筑施工图，简称建施；结构施工图，简称结施；给水排水施工图，简称水施；采暖通风施工图，简称暖施；电气施工图，简称电施。也有的把水施、暖施、电施统称为设施(即设备施工图)。6.1概述6.1.2房屋的组成及其作用一栋房屋的全套施工图的编排顺序是：图纸目录---建筑设计总说明----总平面图----建施----结施---水施---暖施---电施。各专业施工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，后施工的在后；重要的在前，次要的在后。6.1概述1.用途和内容房屋建筑施工图是表示建筑物的总体布局、外部造型、内部布置、细部构造做法、内外装饰、满足其他专业对建筑的要求和施工要求的图样，是房屋施工和概预算工作的依据。房屋建筑施工图的内容包括：总平面图、建筑设计说明、门窗表、各层建筑平面图、各朝向建筑立面图、剖面图和各种详图。6.1概述6.1.3建筑施工图的内容为了加快设计和施工速度，提高设计与施工质量，把建筑工程中常用的、大量性的构件、配件按统一模数、不同规格设计出系列施工图，供设计部门、施工企业选用，这样的图称为标准图。标准图装订成册后，就称为标准图集或通用图集。标准图（集）的适用范围为：经国家部、委批准的，可在全国范围内使用；经各省、市、自治区有关部门批准的，一般可在相应地区范围内使用。6.1概述6.1.4标准图与标准图集标准图集有两种：一种是整幢建筑的标准设计（定型设计）图集；另一种是目前大量使用的建筑构、配件标准图集，以代号“G”（或“结”）表示建筑构件图集，以代号“J”（或“建”）表示建筑配件图集。除建筑、结构标准图集外，还有给水排水、电气设备、道路桥梁等方面的标准图。6.1概述在施工图的编排中，通常将图纸目录作为整套施工图的首页（如表6.2所示），将建筑设计说明作为第二页，若整个建筑施工图不是很复杂时，可将建筑设计说明、总平面图及门窗表等编排在同一张施工图内，若没有总平面图，也可将建筑设计说明和首层平面图放在一起，如图6.2所示。下面以“建筑设计说明”为例，介绍读图方法。6.1概述6.1.5建筑设计说明书1.设计依据包括政府的有关批文，这些批文主要有两个方面的内容：一是立项，二是规划许可证等。2.建筑规模主要包括占地面积和建筑面积，这是设计出来的图纸是否满足规划部门要求的依据。占地面积是指建筑物底层外墙皮以内所有面积之和；建筑面积是指建筑物外墙皮以内各层面积之和。6.1概述3.标高在房屋建筑中，规范规定用标高表示建筑物的高度。标高分为相对标高和绝对标高两种。以建...
