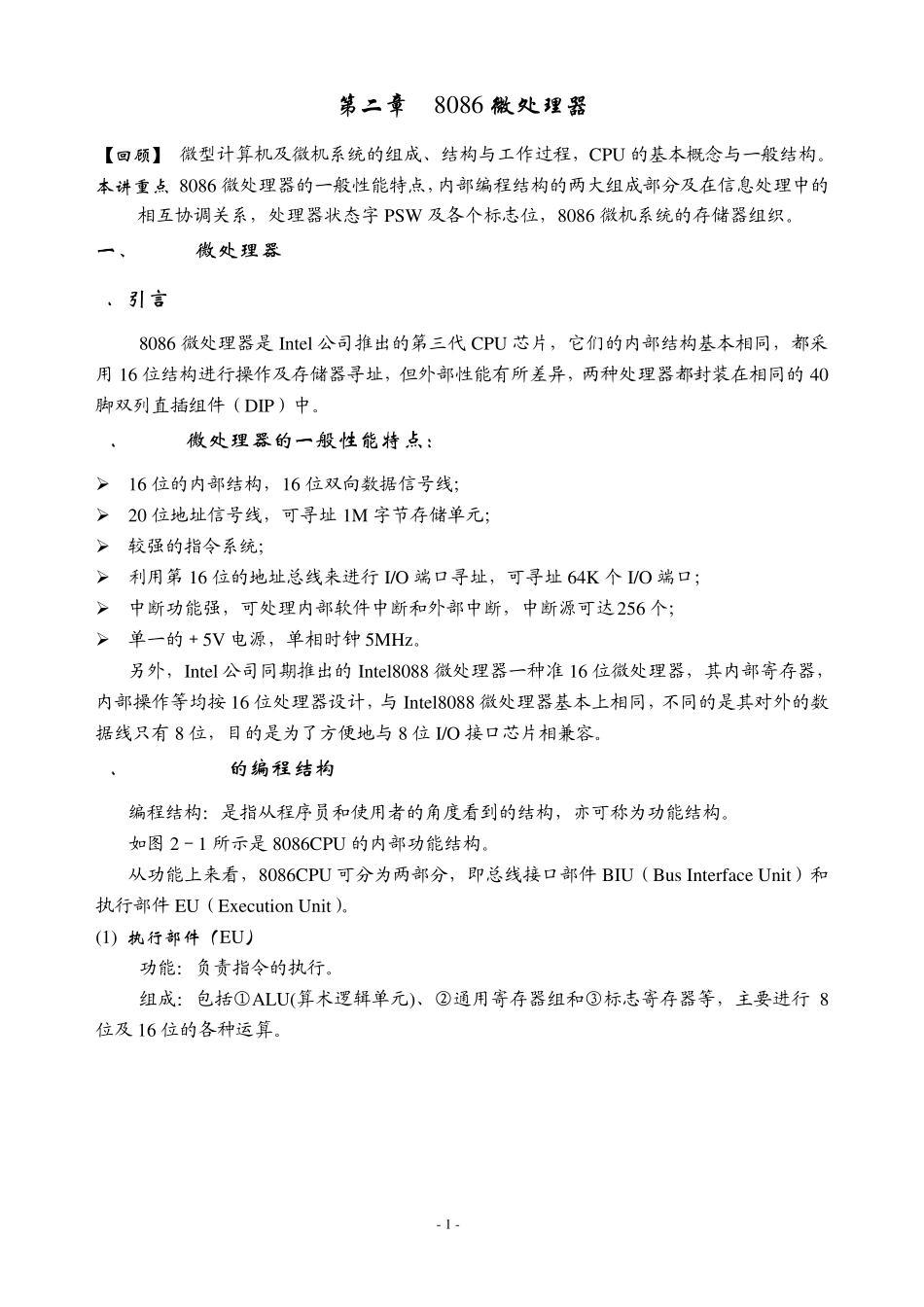

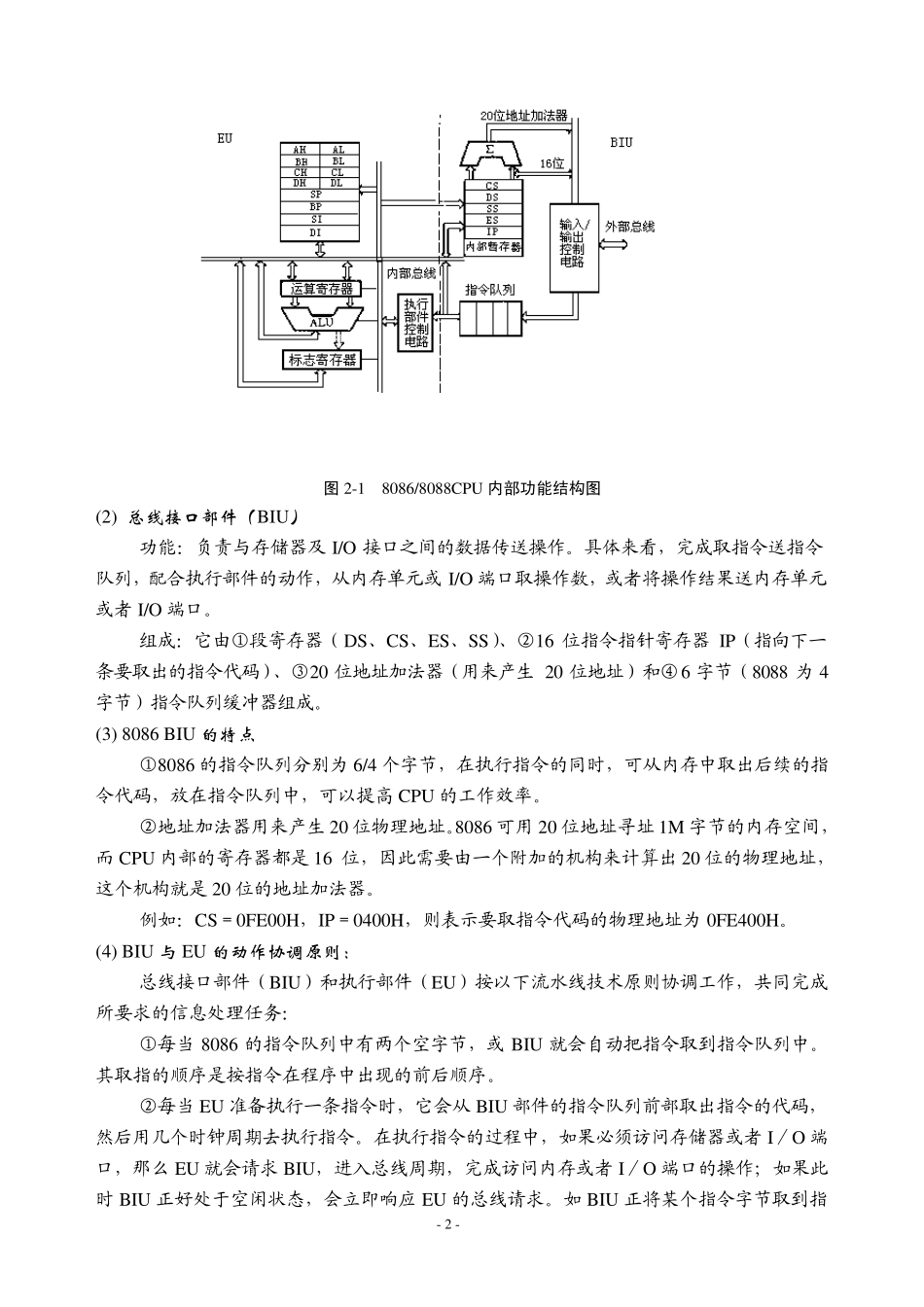

- 1 - 第二章 8086 微处理器 【回顾】 微型计算机及微机系统的组成、结构与工作过程,CPU 的基本概念与一般结构。 本讲重点 8086 微处理器的一般性能特点,内部编程结构的两大组成部分及在信息处理中的相互协调关系,处理器状态字 PSW 及各个标志位,8086 微机系统的存储器组织。 一、8086微处理器 1.引言 8086 微处理器是 Intel 公司推出的第三代 CPU 芯片,它们的内部结构基本相同,都采用 16 位结构进行操作及存储器寻址,但外部性能有所差异,两种处理器都封装在相同的 40脚双列直插组件(DIP)中。 2.8086微处理器的一般性能特点: 16 位的内部结构,16 位双向数据信号线; 20 位地址信号线,可寻址 1M 字节存储单元; 较强的指令系统; 利用第 16 位的地址总线来进行 I/O 端口寻址,可寻址 64K 个 I/O 端口; 中断功能强,可处理内部软件中断和外部中断,中断源可达256 个; 单一的+5V 电源,单相时钟 5MHz。 另外,Intel 公司同期推出的 Intel8088 微处理器一种准16 位微处理器,其内部寄存器,内部操作等均按16 位处理器设计,与 Intel8088 微处理器基本上相同,不同的是其对外的数据线只有 8 位,目的是为了方便地与 8 位 I/O 接口芯片相兼容。 3.8086CPU的编程结构 编程结构:是指从程序员和使用者的角度看到的结构,亦可称为功能结构。 如图2-1 所示是 8086CPU 的内部功能结构。 从功能上来看,8086CPU 可分为两部分,即总线接口部件 BIU(Bus Interface Unit)和执行部件 EU(Execution Unit)。 (1) 执行部件(EU) 功能:负责指令的执行。 组成:包括①ALU(算术逻辑单元)、②通用寄存器组和③标志寄存器等,主要进行 8位及 16 位的各种运算。 - 2 - 图2-1 8086/8088CPU 内部功能结构图 (2) 总线接口部件(BIU ) 功能:负责与存储器及I/O 接口之间的数据传送操作。具体来看,完成取指令送指令队列,配合执行部件的动作,从内存单元或I/O 端口取操作数,或者将操作结果送内存单元或者I/O 端口。 组成:它由①段寄存器(DS、CS、ES、SS)、②16 位指令指针寄存器IP(指向下一条要取出的指令代码)、③20 位地址加法器(用来产生 20 位地址)和④6 字节(8088 为 4字节)指令队列缓冲器组成。 (3) 8086 BIU 的特点 ①8086 的指令队列分别为 6/4 个字节,在执行指令的同时,可从内存中取...
