8255A、8259A初始化程序

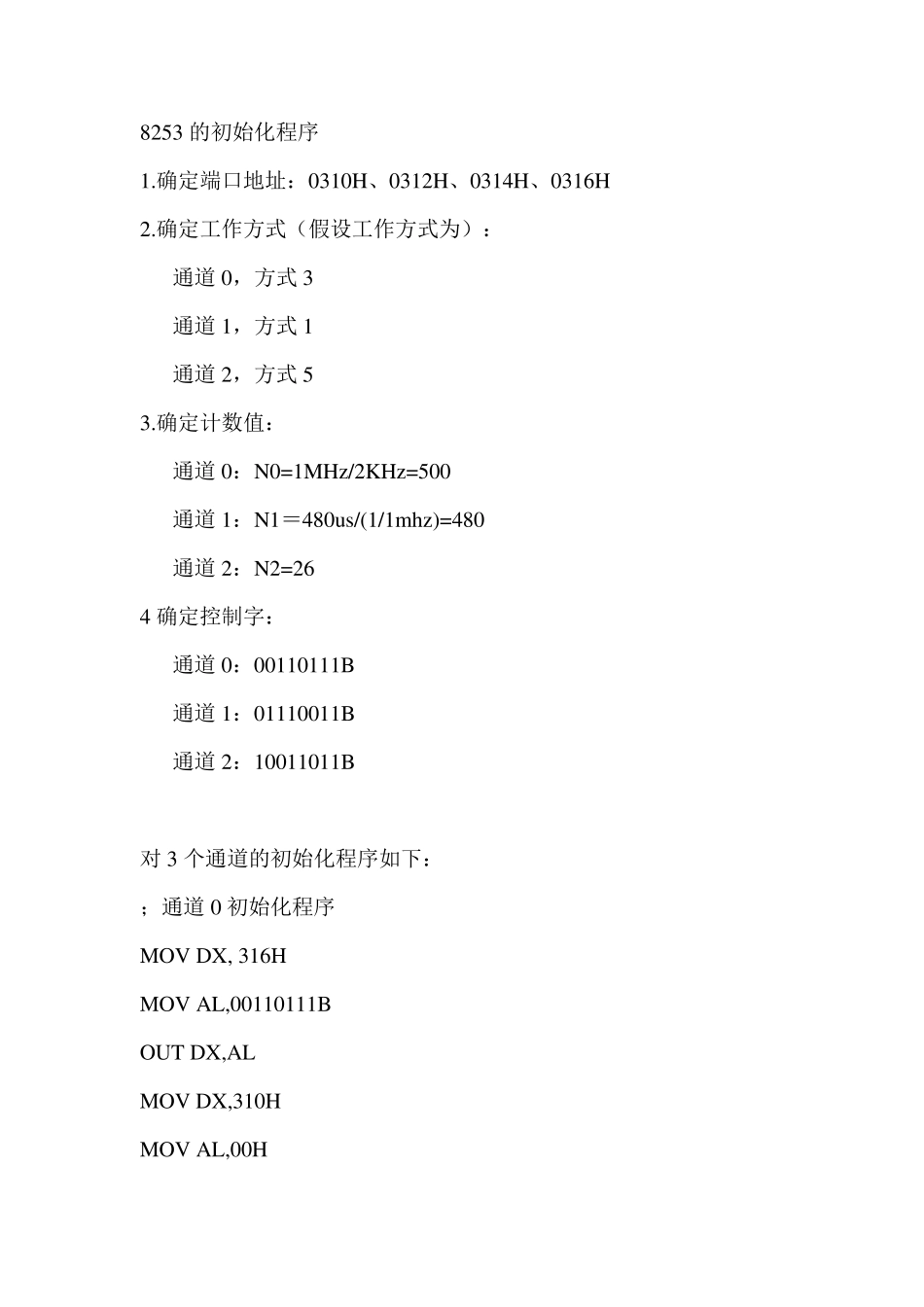

8253 的初始化程序 1.确定端口地址：0310H、0312H、0314H、0316H 2.确定工作方式（假设工作方式为）： 通道 0，方式 3 通道 1，方式 1 通道 2，方式 5 3.确定计数值： 通道 0：N0=1MHz/2KHz=500 通道 1：N1＝480us/(1/1mhz)=480 通道 2：N2=26 4 确定控制字： 通道 0：00110111B 通道 1：01110011B 通道 2：10011011B 对 3 个通道的初始化程序如下： ；通道 0 初始化程序 MOV DX, 316H MOV AL,00110111B OUT DX,AL MOV DX,310H MOV AL,00H OUT DX, AL MOV AL,05H OUT DX,AL ；通道1 的初始化程序 MOV DX, 316H MOV AL, 001110011B OUT DX, AL MOV DX, 312H MOV AL, 80H OUT DX, AL MOV AL, 04H OUT DX, AL ；通道2 初始化程序 MOV DX, 316H MOV AL, 10011011B OUT DX, AL MOV DX, 314H MOV AL，26H OUT DX，AL ; MOV AL，00H ; OUT DX，AL 8255A 初始化程序 对8255A 进行初始化，要求端口A 工作于方式1，输入；端口B 工作于方式0,输出；端口C 的高4 位配合端口A 工作，低4 位为输入。 1. 确定控制字端口地址：006CH。 2. 确定工作方式： 端口A，工作方式1，输入 端口B，工作方式0，输出 端口C，C0 为输入，C4 为配合工作 3. 确定方式选择控制字：1 011 1 00 1H(B9H) 对3 个端口的初始化程序如下 MOV AL，B9H MOV DX，006CH OUT DX，AL 另一个 8255A 初始化程序 已知某 8255A 在系统中占用 88~8BH 号端口地址，现欲安排其 PA，PB，PC 口全部为输出，PA，PB 口均工作于方式0 模式，并将 PC6置位，使 PC3 复位，试编写出相应的初始化程序： 1. 确定端口地址 控制字以及PC 口置位复位端口，8BH 2. 确定工作方式 3. 确定方式选择控制字 MOV AL， 80H OUT 8BH，AL MOV AL，ODH OUT 8BH，AL MOV AL，06H OUT 8BH，AL 在8259A 内部有两组寄存器： 一组为命令寄存器，用于存放CPU 写入的初始化命令字ICW1～ICW4（initialization command words）； 另一组为操作命令寄存器，用于存放CPU 写入的操作命令字OCW1～OCW3（operation command words）。 1．初始化命令字ICW的格式 当地址线A0 为1 时，8259A 提供了4 个（ICW1 ～ICW4 ）初始化命令字，并规定了严格的初始化步骤。 8259A 是中断系统的核心器件，对它的初始化编程要涉及中断系统的软、硬件的许多...
