9011,9012,9013,9014,8050,8550三极管的参数及区别

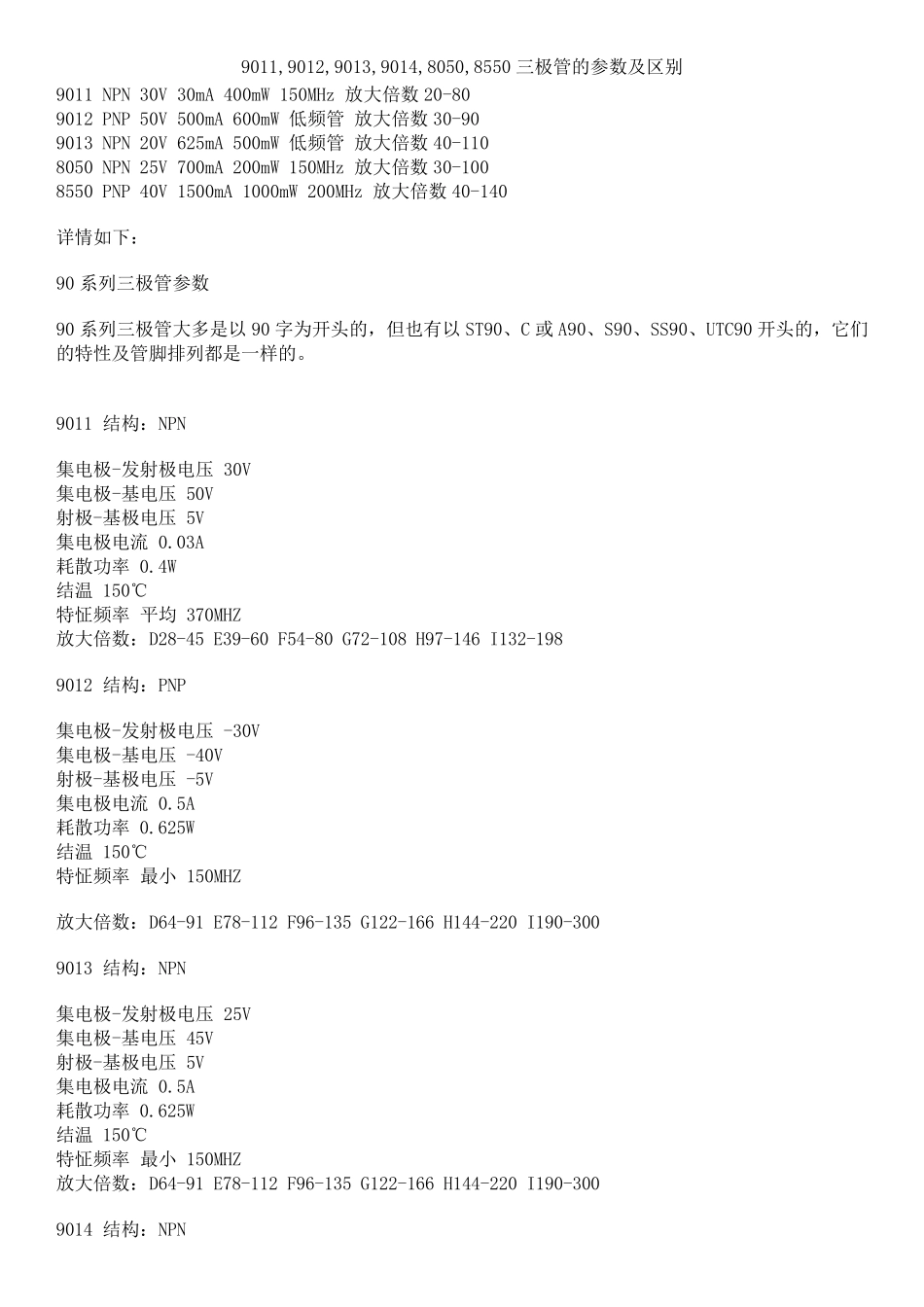

9011,9012,9013,9014,8050,8550三极管的参数及区别_第1页
1/6

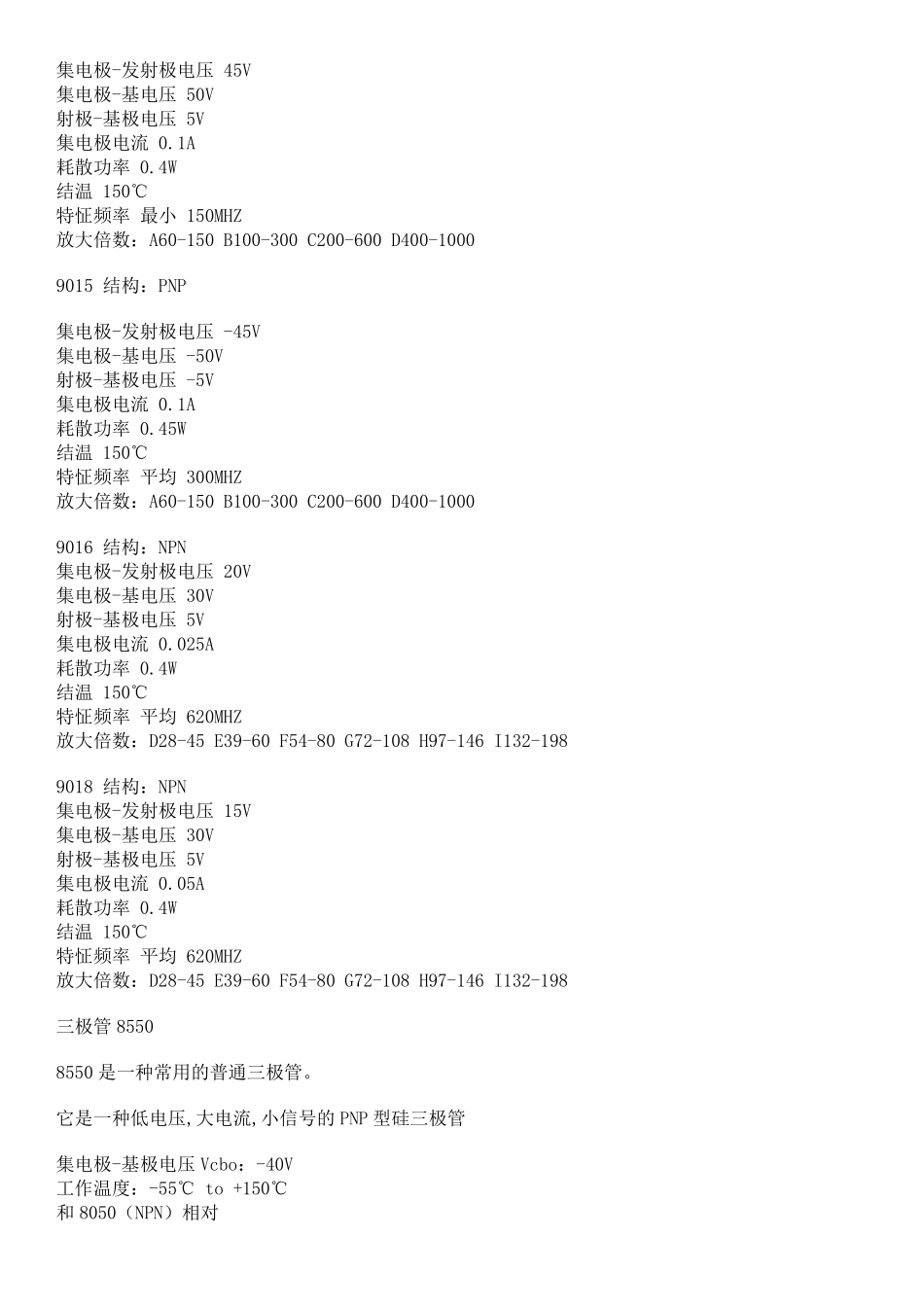

9011,9012,9013,9014,8050,8550三极管的参数及区别_第2页
2/6

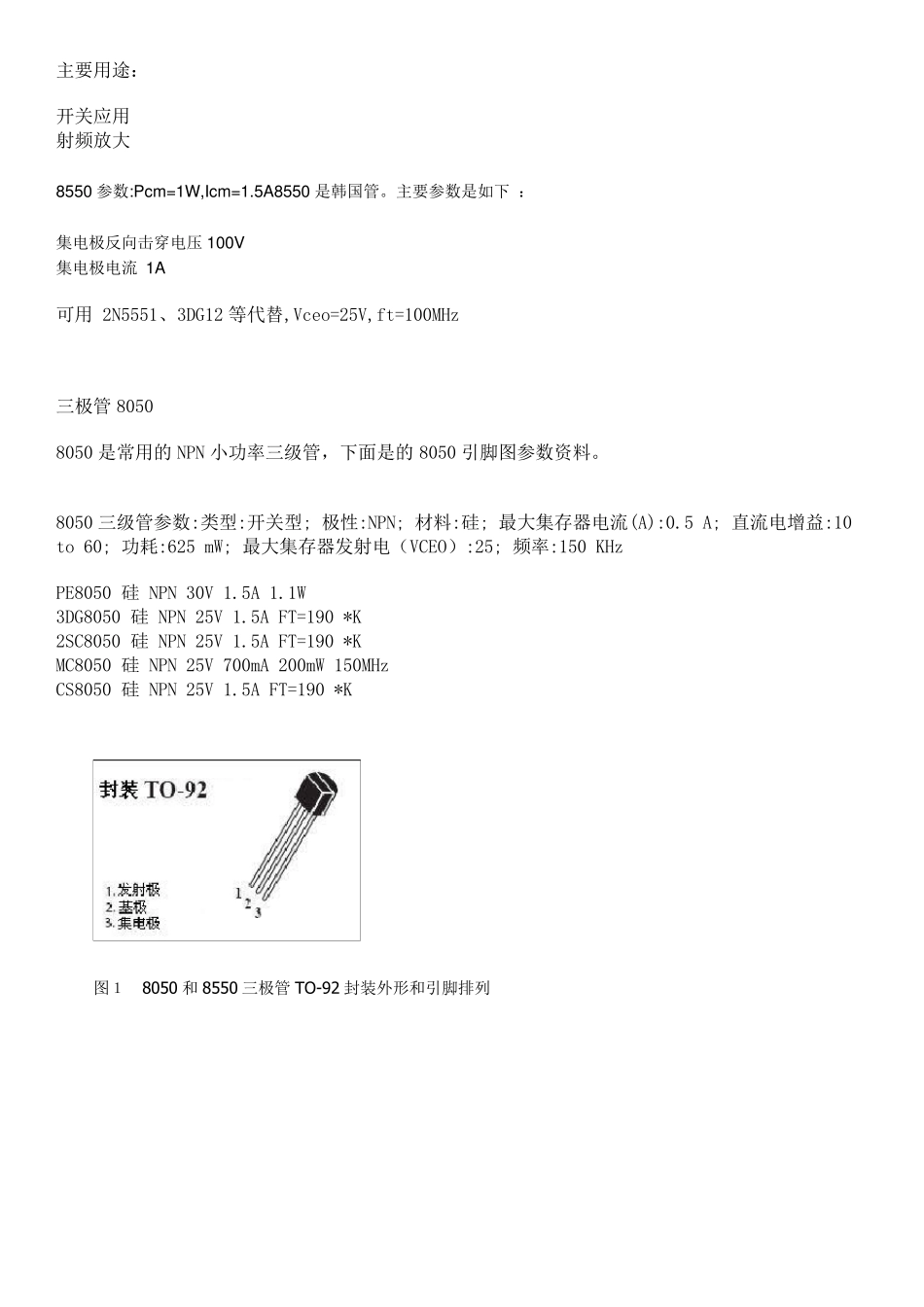

9011,9012,9013,9014,8050,8550三极管的参数及区别_第3页
3/6
9011,9012,9013,9014,8050,8550 三极管的参数及区别 9011 NPN 30V 30mA 400mW 150MHz 放大倍数20-80 9012 PNP 50V 500mA 600mW 低频管 放大倍数30-90 9013 NPN 20V 625mA 500mW 低频管 放大倍数40-110 8050 NPN 25V 700mA 200mW 150MHz 放大倍数30-100 8550 PNP 40V 1500mA 1000mW 200MHz 放大倍数40-140 详情如下: 90 系列三极管参数 90 系列三极管大多是以90 字为开头的,但也有以ST90、C 或A90、S90、SS90、UTC90 开头的,它们的特性及管脚排列都是一样的。 9011 结构:NPN 集电极-发射极电压 30V 集电极-基电压 50V 射极-基极电压 5V 集电极电流 0.03A 耗散功率 0.4W 结温 150℃ 特怔频率 平均 370MHZ 放大倍数:D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9012 结构:PNP 集电极-发射极电压 -30V 集电极-基电压 -40V 射极-基极电压 -5V 集电极电流 0.5A 耗散功率 0.625W 结温 150℃ 特怔频率 最小 150MHZ 放大倍数:D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9013 结构:NPN 集电极-发射极电压 25V 集电极-基电压 45V 射极-基极电压 5V 集电极电流 0.5A 耗散功率 0.625W 结温 150℃ 特怔频率 最小 150MHZ 放大倍数:D64-91 E78-112 F96-135 G122-166 H144-220 I190-300 9014 结构:NPN 集电极-发射极电压 45V 集电极-基电压 50V 射极-基极电压 5V 集电极电流 0.1A 耗散功率 0.4W 结温 150℃ 特怔频率 最小 150MHZ 放大倍数:A60-150 B100-300 C200-600 D400-1000 9015 结构:PNP 集电极-发射极电压 -45V 集电极-基电压 -50V 射极-基极电压 -5V 集电极电流 0.1A 耗散功率 0.45W 结温 150℃ 特怔频率 平均 300MHZ 放大倍数:A60-150 B100-300 C200-600 D400-1000 9016 结构:NPN 集电极-发射极电压 20V 集电极-基电压 30V 射极-基极电压 5V 集电极电流 0.025A 耗散功率 0.4W 结温 150℃ 特怔频率 平均 620MHZ 放大倍数:D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 9018 结构:NPN 集电极-发射极电压 15V 集电极-基电压 30V 射极-基极电压 5V 集电极电流 0.05A 耗散功率 0.4W 结温 150℃ 特怔频率 平均 620MHZ 放大倍数:D28-45 E39-60 F54-80 G72-108 H97-146 I132-198 三极管 8550 8550 是一种常用的...
