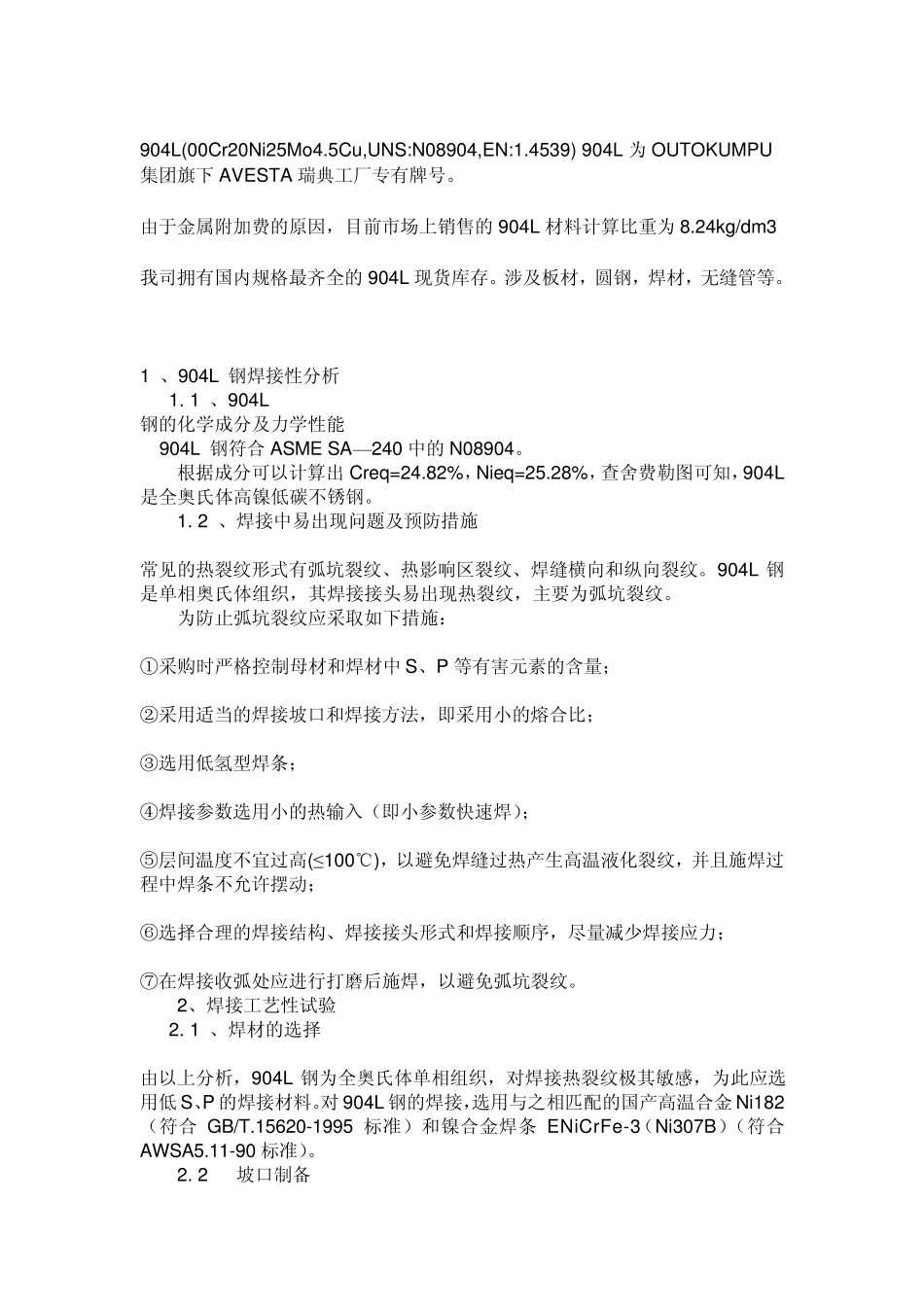

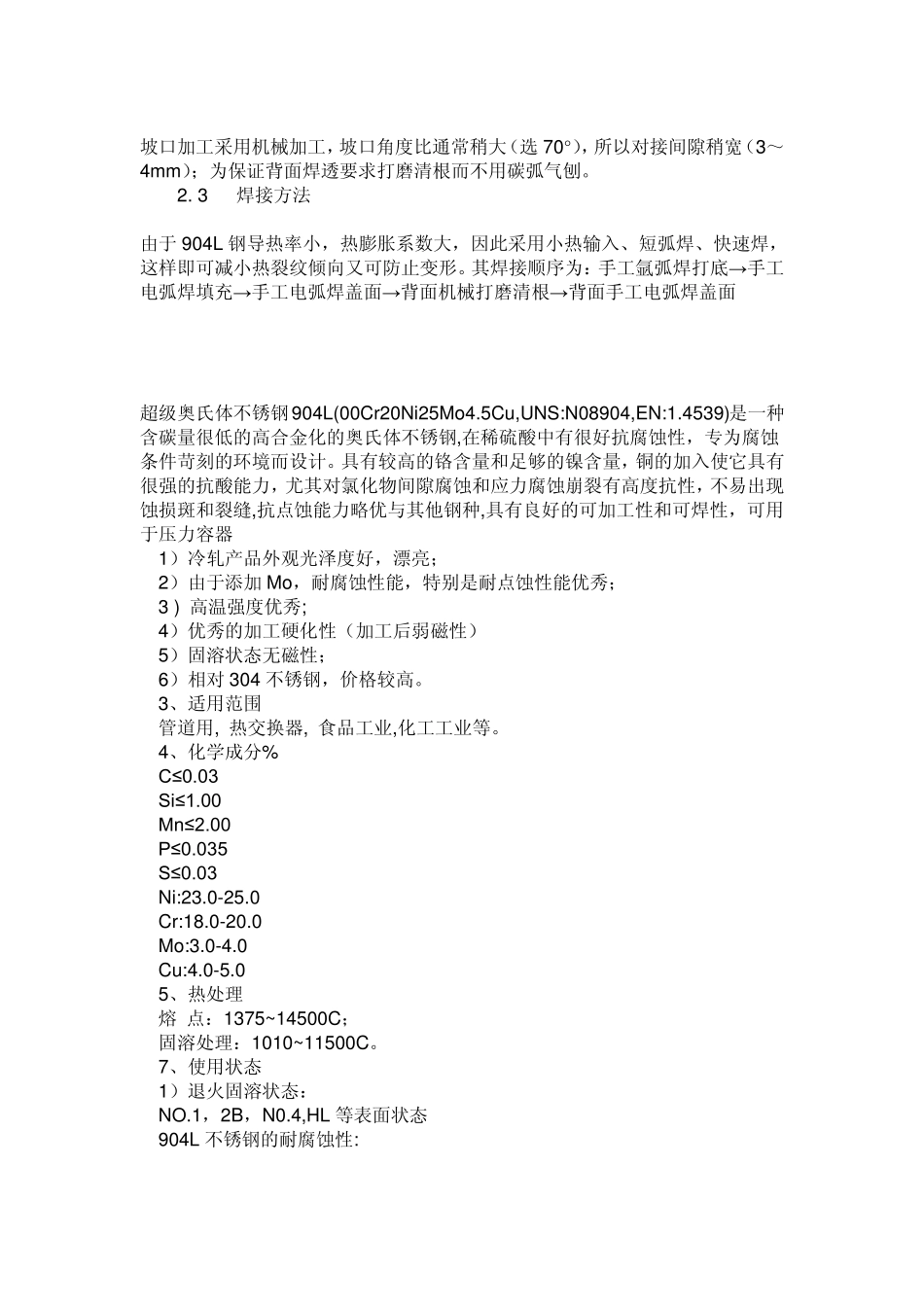

904L 是一种含炭量很低的高合金化的奥氏体不锈钢。该钢是为腐蚀条件苛刻的环境所设计的。最初该合金是为在稀硫酸中抗腐蚀而开发的。这一特性经多年的实际应用已被验证是很成功的。现在904L 在许多国家中已被标准化，且已被审定可有于制造压力容器。合金与其他常用的CrNi 奥氏体钢一样，具有良好的抗点腐蚀和缝隙腐蚀的能力、很高的抗应力腐蚀破裂的能力、良好的抗晶间腐蚀能力、良好的可加工性和可焊性。热锻时最高加热温度可达 1180 摄氏度，最低停锻温度不小于900 摄氏度。此钢热成型可在1000--1150 摄氏度进行。该钢的热处理工艺为1100--1150 摄氏度，加热后快冷。此钢虽可采用通用的焊接工艺进行焊接，但是最恰当的焊接方法是手工电弧焊和钨极氩弧焊。当采用手工电弧焊焊接不大于6 毫米板材时焊条直径不大于2.5 毫米；当板厚大于6 毫米时焊条直径小于3.2 毫米。当焊后需热处理时，可以在1075--1125 摄氏度加热后快冷进行处理。用钨极氩弧焊焊接时的填充金属可用同材焊条，焊后焊缝须经酸洗，钝化处理。 904L 的金相结构 904L 是完全奥氏体组织，舆一般含钼量高的奥氏体不锈钢相比，904L 对铁素体和α 相的析出不敏感。 904L 的耐腐蚀性 由于904L 碳含量是很低的（最大 0.020%），因此在一般热处理和焊接的情况下，不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。由于高的铬镍钼含量，并且添加了铜元素，因此 904L 即使在还原性环境中，如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在0~ 98%的浓度范围内纯硫酸中，904L 的使用温度可高达 40 摄氏度。在0~ 85%浓度范围内的纯磷酸中，其抗腐蚀性能是非常好的。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能有很强的影响。在所有各种磷酸中，904L 抗腐蚀性优于普通的不锈钢。在强氧化性的硝酸中，与不含钼的高合金化的钢种相比，抗腐蚀性能较低。在盐酸中，904L 的使用仅限于较低的浓度 1-2%。在这个浓度范围。904L 的抗腐蚀性能好于常规不锈钢。904L 钢具有很高的抗点腐蚀能力。在氯化物溶液中其抗缝隙腐蚀能力也是很好的。904L 的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。普通的奥氏体不锈钢在温度高于60 摄氏度时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含量，可以降低这种敏化性。由于高的镍含量，904L 在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中...
