A33工序质量报验单(电气)

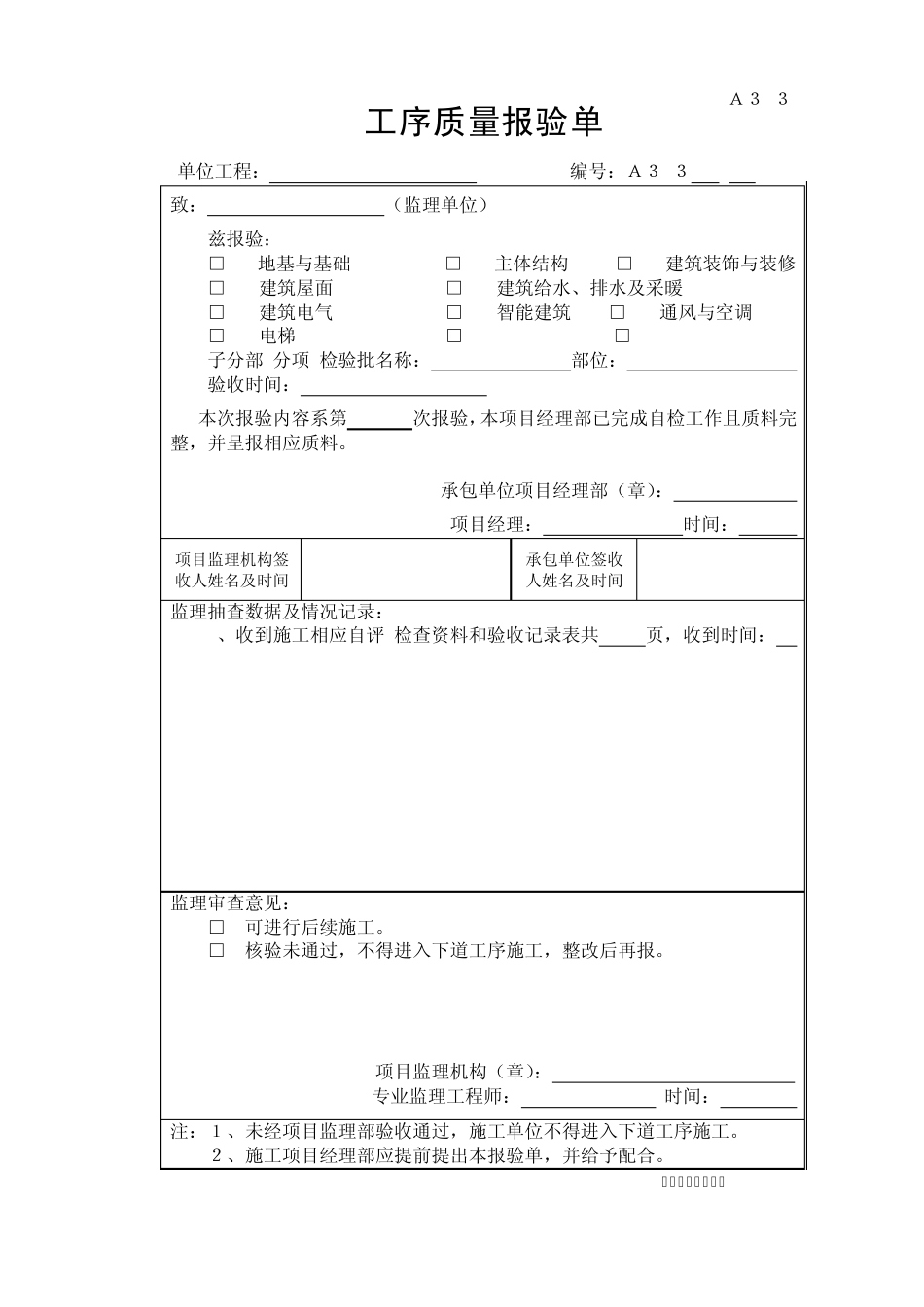

Ａ３.３ 工序质量报验单 单位工程： 编号：Ａ３.３ - 致： （监理单位） 兹报验： □ 1地基与基础 □ 2主体结构 □ 3建筑装饰与装修 □ 4建筑屋面 □ 5建筑给水、排水及采暖 □ 6建筑电气 □ 7智能建筑 □ 8通风与空调 □ 9电梯 □ □ 子分部/分项/检验批名称： 部位： 验收时间： 本次报验内容系第 次报验，本项目经理部已完成自检工作且质料完整，并呈报相应质料。 承包单位项目经理部（章）： 项目经理： 时间： 项目监理机构签 收人姓名及时间 承包单位签收 人姓名及时间 监理抽查数据及情况记录： 1、收到施工相应自评/检查资料和验收记录表共 页，收到时间： 2 监理审查意见： □ 可进行后续施工。 □ 核验未通过，不得进入下道工序施工，整改后再报。 项目监理机构（章）： 专业监理工程师： 时间： 注：１、未经项目监理部验收通过，施工单位不得进入下道工序施工。 ２、施工项目经理部应提前提出本报验单，并给予配合。 江苏省建设厅监制 重复接地（防雷接地）工程隐蔽验收记录 DQ2.4 工程名称 建设单位 施工单位 施工方案 A.3.3-001 监理单位 施工图号 电施图24 类别 利用基础的基地装置 人工接地装置 部位名称 桩 基 地（圈）梁 立柱 接地体 接地母线 引上线 材质 25 22 22 热浸镀锌 规格 25 22 22 －40×4 单位 点 点 米 数量 768 11 186 焊接倍数 6倍 D 6倍 D 2倍 D 埋设深度 －2.045 －2.045 －2.045 排列形式 对角 对角 环形 验收意见： 专业监理工程师： （建设单位项目负责人）： 年 月 日 检查结果： 专业施工技术负责人： 质检员： 年 月 日 接地装置安装分项工程检验批质量验收记录 DQ3.1.8 工程名称 检验批部位 项目经理 工程施工 单位名称 分包项目 经理 专业工长 分包单位 施工执行标准名称及编号 99D562 GB50303-2002 施工班组长 序号 GB50303 – 2002 的规定 施工单位 检查评定记录 监理（建设） 单位验收记录 主控项目 1 人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。 2 测试接地装置的接地电阻值必须符合设计要求。 3 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于 1m，且应采取均压措施或在其上方铺设；卵石或沥青地面。 4 接地模块顶面埋深不应小于 0.6m，接地模块间距不应小于模块长度...
