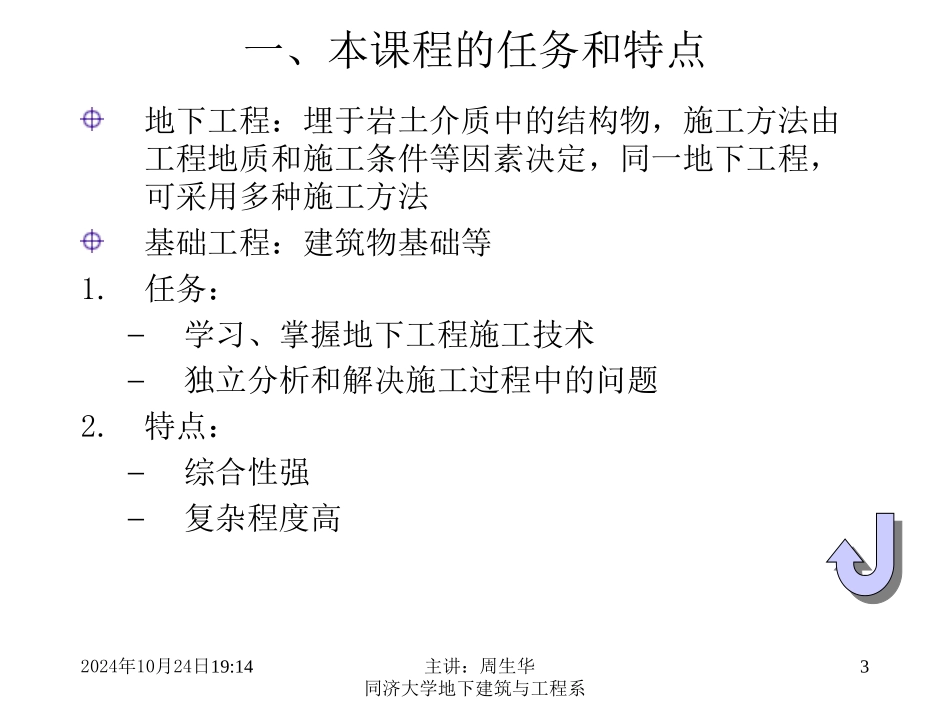

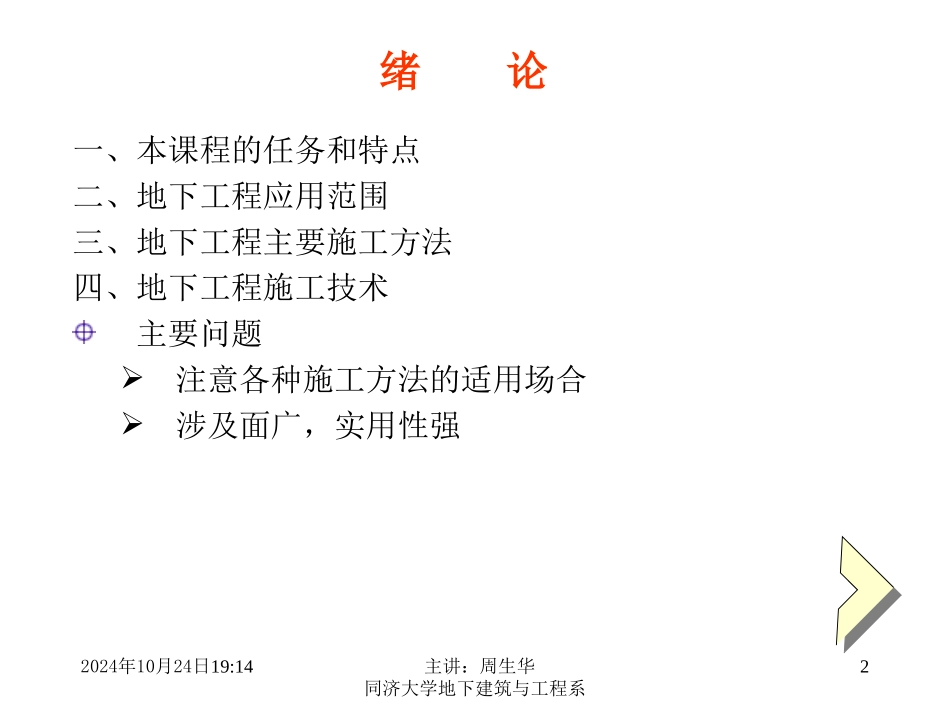

2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系1地下工程施工技术2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系2绪论一、本课程的任务和特点二、地下工程应用范围三、地下工程主要施工方法四、地下工程施工技术主要问题注意各种施工方法的适用场合涉及面广，实用性强2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系3一、本课程的任务和特点地下工程：埋于岩土介质中的结构物，施工方法由工程地质和施工条件等因素决定，同一地下工程，可采用多种施工方法基础工程：建筑物基础等1.任务：–学习、掌握地下工程施工技术–独立分析和解决施工过程中的问题2.特点：–综合性强–复杂程度高2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系4二、地下工程应用范围1.城市地下铁道2.越江隧道3.引水隧道4.地下工厂5.地下民用设施6.地下军用设施7.市政工程8.高层建筑地下室9.其他类型2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系5三、地下工程主要施工方法1.明挖法2.暗挖法3.明暗结合开挖法2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系6四、地下工程施工技术1.无支撑基坑工程大开挖、重力式挡土墙、复合土钉墙2.深基坑工程施工地下连续墙施工、SMW工法、柱列式钻孔排桩、板桩、桩板式挡土墙、树根桩等逆作法3.沉井(沉箱)施工4.盾构法隧道施工5.顶管法施工6.沉管法施工7.箱涵施工(顶进法)8.矿山法9.其他施工方法2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系7明挖法1.放坡开挖(大开挖)法2.重力式挡土墙(水泥土搅拌桩)3.高压旋喷桩4.(复合)土钉墙法5.深基坑施工法–地下连续墙施工法–板桩(钢板桩、混凝土板桩等)法–柱列式钻孔桩排桩施工法–SMW工法–土层锚杆法–桩板(市政工程)6.沉井(沉箱)法2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系8暗挖法1.盾构法2.顶管法3.矿山(暗挖隧道)法冻结法管幕法(管棚法)2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系9明暗结合开挖法1.逆作法–全逆作法–半逆作法–盖挖法–先顺作后逆作施工法2.沉管法3.箱涵(顶进)法2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系10放坡开挖(大开挖)法优点1.无围护、支撑结构(高渗透性地层必须设置止水结构)2.挖土方便，出土快捷，内部土建结构施工方便3.造价较低缺点1.出土量相对较大，无堆土场地时要回填土，会增加造价2.适用开挖深度不大(一般不大于10m)3.无止水结构时要求地下水位较低或采取降水措施4.要求场地开阔，周围无重要保护建筑物5.雨季施工或施工周期长时必须设置护坡措施，会增加造价2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系11重力式挡土墙(水泥土搅拌桩)优点1.无支撑2.挖土方便、内部土建结构施工方便3.造价较低缺点1.水泥土搅拌桩强度较低(一般0.8MPa)2.水泥土搅拌桩施工时对周边环境影响较大，需要梯形搭接施工3.水泥土搅拌桩水泥用量较大(13～15%)4.需要较大的施工场地5.基坑变形较大2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系12高压旋喷桩优点1.可以作为重力式挡土墙、止水结构，也插型钢作围护结构2.强度较水泥土搅拌桩高(一般1.2～2.0MPa)3.施工时对周边环境影响较水泥土搅拌桩小4.遇障碍物处理方便灵活5.直径较大(单重管0.6～0.8m，二重管0.8～1.2，三重管1.2～1.5m，特殊条件下可达2.5m)缺点1.造价较水泥土搅拌桩高2.水泥土搅拌桩水泥用量较大(20%)2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系13(复合)土钉墙法优点1.无支撑2.施工速度快3.挖土方便，内部土建结构施工方便4.相对重力式挡土墙变形较小5.造价低缺点1.挖土必须分层2.软土地区高地下水位时必须设置止水帷幕，会增加造价3.锚体质量控制较困难，土钉承载力较小2024年10月24日19:14主讲：周生华同济大学地下建筑与工程系14深基坑施工法优点1.适用开挖深度大(一般大于10m)2.适用于城市内施工3.采用外拉锚时，基坑内无支撑，方便挖土和内部土建结构施工缺点1.必须设置一至多道支撑2.挖土困难、内部结构施工困难3.造价高4.施工要求高2024年10月24日19:14主讲：周...
