ABBCBF功能块之七

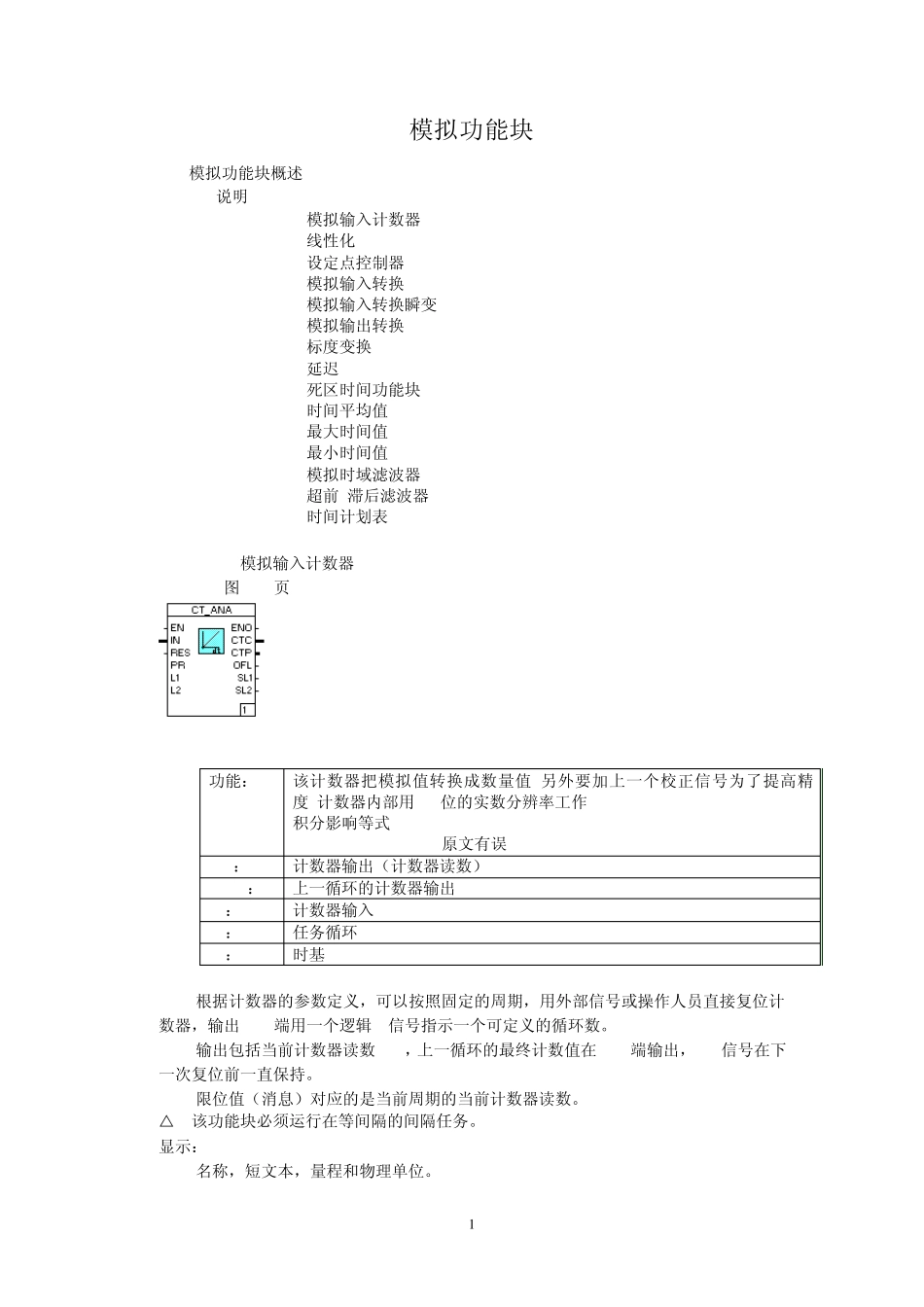

1 模拟功能块 C1模拟功能块概述 说明 CT-ANA 模拟输入计数器 LIN 线性化 C_ANA 设定点控制器 AI_TR 模拟输入转换 AI_TRT 模拟输入转换瞬变 AO_TR 模拟输出转换 SCAL 标度变换 DELAY 延迟 TDEAD 死区时间功能块 TAVER 时间平均值 TMAX 最大时间值 TMIN 最小时间值 TFILT 模拟时域滤波器 LD_LG 超前/滞后滤波器 TS 时间计划表 C2 模拟输入计数器CT_ANA (图C-6页) 功能： 该计数器把模拟值转换成数量值,另外要加上一个校正信号为了提高精度,计数器内部用64位的实数分辨率工作. 积分影响等式 CTC=CTCn-1+INxt2/ZB(原文有误) CTC： 计数器输出（计数器读数） CTCX-1： 上一循环的计数器输出 IN： 计数器输入 TZ： 任务循环 ZB： 时基 根据计数器的参数定义，可以按照固定的周期，用外部信号或操作人员直接复位计数器，输出OFL端用一个逻辑1信号指示一个可定义的循环数。 输出包括当前计数器读数CTC，上一循环的最终计数值在 CTP端输出，CTP信号在下一次复位前一直保持。 限位值（消息）对应的是当前周期的当前计数器读数。  该功能块必须运行在等间隔的间隔任务。 显示： 名称，短文本，量程和物理单位。 2 计数器当前读数CA（引脚CTC），上一周期计数器读数CP（引脚CTP）。 基值BV（引脚PR）显示为数字值。 当前计数器读数CTC和上一周期计数器读数CTP还显示为条状图。 限位值L1和L2显示为数字值，标识在相应的显示条中。 如果配置为可以复位，则显示复位按钮。 操作说明： 可以改变基值BV（引脚PR）和限位值L1、L2（引脚L1、L2），可以配置计数器是否允许复位。 消息确认 C2.1 参数:模拟输入计数器CT_ANA (图C-7页) Scale start: 零点,以实数形式输入 Scale end: 量程,以实数形式输入 Dimension: 物理单位,以文本形式输入或从列表中选择 Reset counter by: (用什么复位计数器): Reseting value: 超过定义的最大允许值时复位 如果输入为空白,复位值则无效.调试时显示值为0.0,该值不能改变 Period duration: 经过一人固定周期时间复位,如T#2h(2小时复位一次).如果输入为空白,则周期无效,即永远运行。在这种情况下，调试时没有值，也不能改变。 Time lase: 用于也输入积分的时间单位 秒、分：时或天。 Cycle count: For OFL 复位后，OFL输出以逻辑 1信号表明的循环号（1-99） Access Basic value 预设置值可以修改。 预设置值不能修改...
