ABB分析仪技术协议

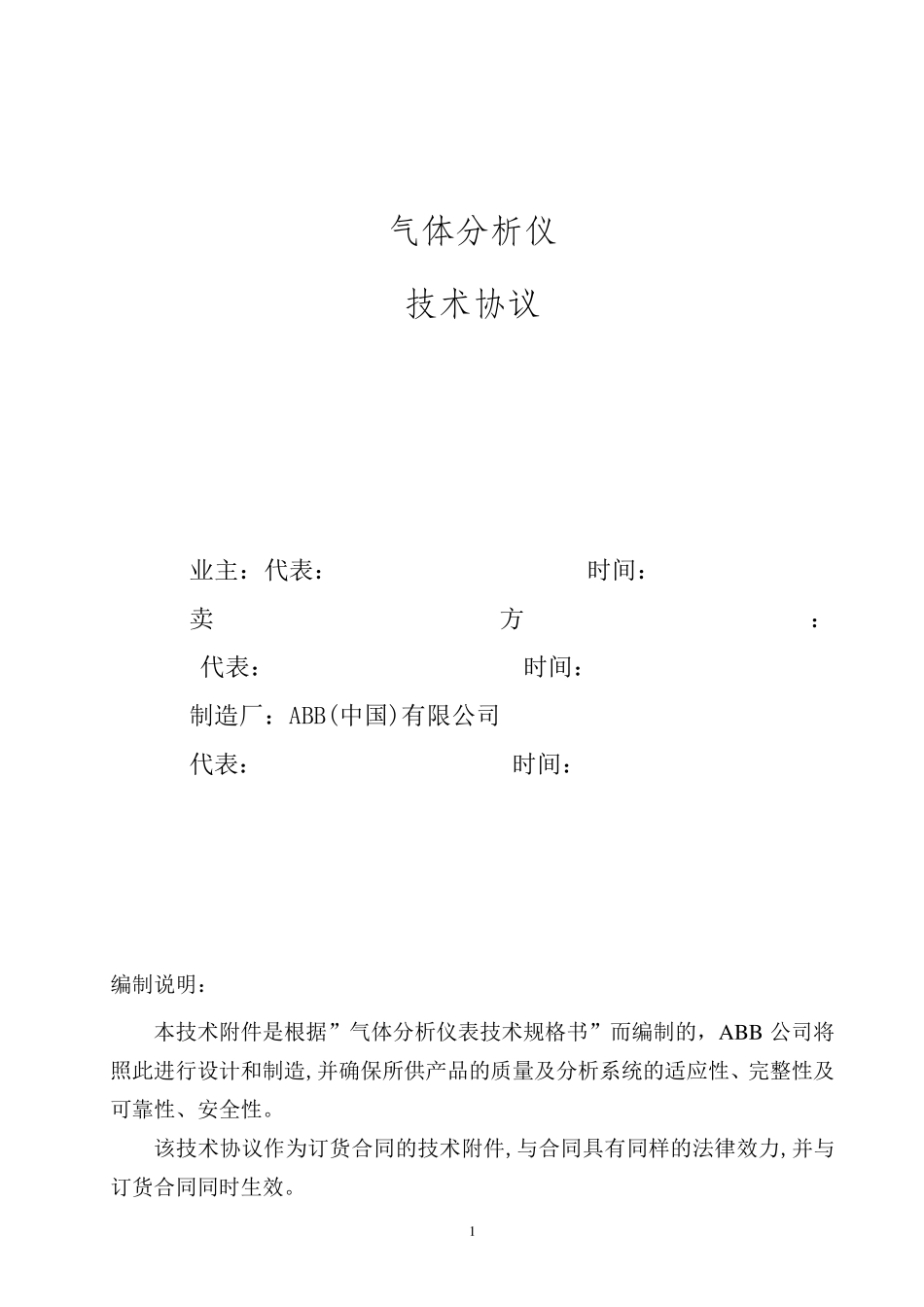

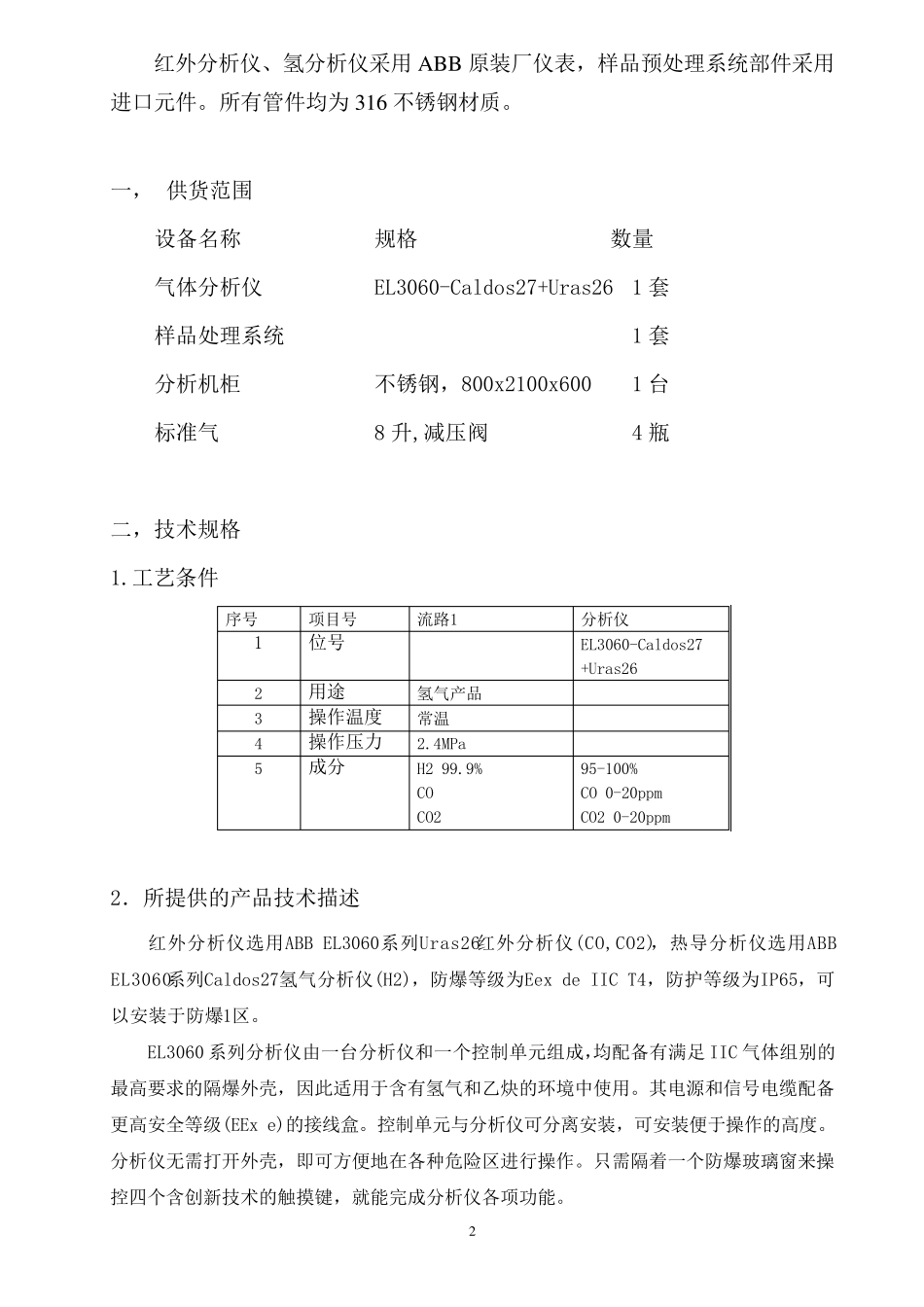

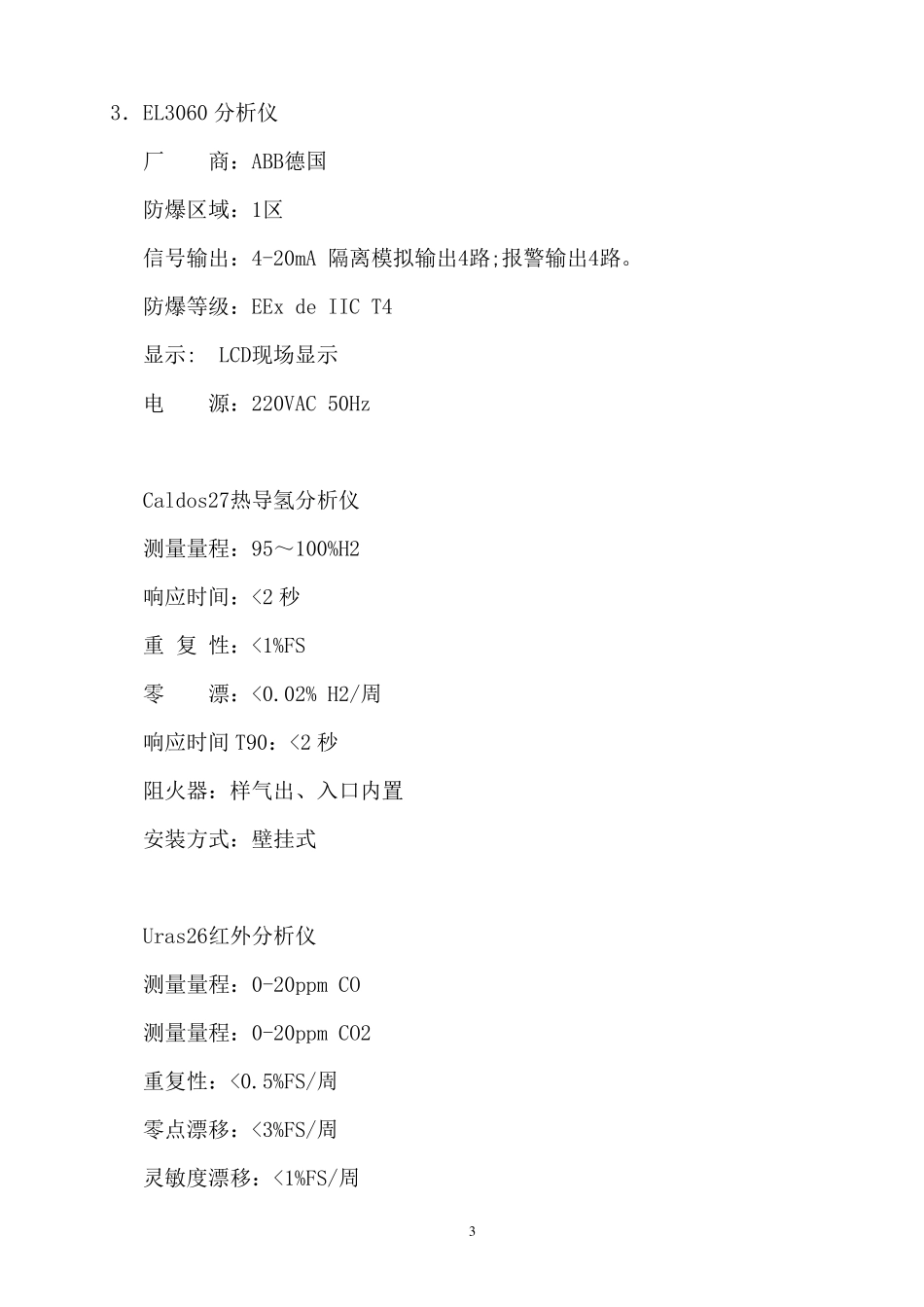

1 气 体 分 析 仪 技 术 协 议 业主：代表： 时间： 卖方： 代表： 时间： 制造厂：ABB(中国)有限公司 代表： 时间： 编制说明： 本技术附件是根据”气体分析仪表技术规格书”而编制的，ABB 公司将照此进行设计和制造,并确保所供产品的质量及分析系统的适应性、完整性及可靠性、安全性。 该技术协议作为订货合同的技术附件,与合同具有同样的法律效力,并与订货合同同时生效。 2 红外分析仪、氢分析仪采用 ABB 原装厂仪表，样品预处理系统部件采用进口元件。所有管件均为 316 不锈钢材质。 一， 供货范围 设备名称 规格 数量 气体分析仪 EL3060-Caldos27+Uras26 1 套 样品处理系统 1 套 分析机柜 不锈钢，800x2100x600 1 台 标准气 8 升,减压阀 4 瓶 二，技术规格 1.工艺条件 序号 项目号 流路1 分析仪 1 位号 EL3060-Caldos27 +Uras26 2 用途 氢气产品 3 操作温度 常温 4 操作压力 2.4MPa 5 成分 H2 99.9% CO CO2 95-100% CO 0-20ppm CO2 0-20ppm 2．所提供的产品技术描述 红外分析仪选用ABB EL3060系列Uras26红外分析仪(CO,CO2)，热导分析仪选用ABB EL3060系列Caldos27氢气分析仪(H2)，防爆等级为Eex de IIC T4，防护等级为IP65，可以安装于防爆1区。 EL3060 系列分析仪由一台分析仪和一个控制单元组成，均配备有满足 IIC 气体组别的最高要求的隔爆外壳，因此适用于含有氢气和乙炔的环境中使用。其电源和信号电缆配备更高安全等级(EEx e)的接线盒。控制单元与分析仪可分离安装，可安装便于操作的高度。分析仪无需打开外壳，即可方便地在各种危险区进行操作。只需隔着一个防爆玻璃 窗 来 操控四 个含创 新 技术的触 摸 键 ，就 能 完 成分析仪各项功 能 。 3 3．EL3060 分析仪 厂 商：ABB德国 防爆区域：1区 信号输出：4-20mA 隔离模拟输出4路;报警输出4路。 防爆等级：EEx de IIC T4 显示: LCD现场显示 电 源：220VAC 50Hz Caldos27热导氢分析仪 测量量程：95～100%H2 响应时间：<2 秒 重 复 性：<1%FS 零 漂：<0.02% H2/周 响应时间T90：<2 秒 阻火器：样气出、入口内置 安装方式：壁挂式 Uras26红外分析仪 测量量程：0-20ppm CO 测量量程：0-20ppm CO2 重复性：<0.5%FS/周 零点漂移：<3%FS/周 灵敏度漂移：<1%FS/周 4 响应时间T90：<2.5 秒 阻火器：样气出、入口内置 安装方式：壁挂式 ...
