abb开关选择表

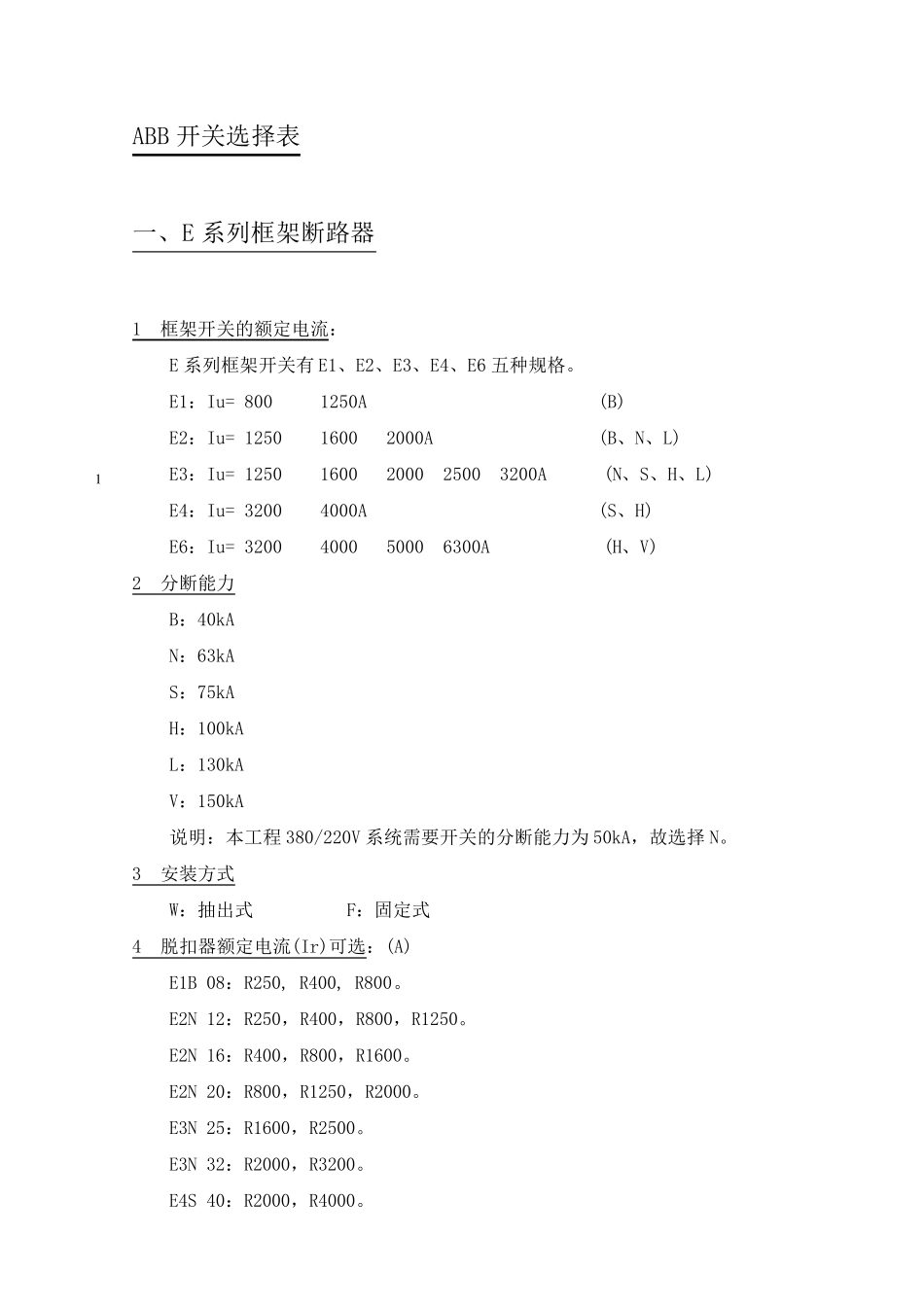

1 ABB 开关选择表 一、E 系列框架断路器 1 框架开关的额定电流： E 系列框架开关有 E1、E2、E3、E4、E6 五种规格。 E1：Iu= 800 1250A (B) E2：Iu= 1250 1600 2000A (B、N、L) E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H) E6：Iu= 3200 4000 5000 6300A (H、V) 2 分断能力 B：40kA N：63kA S：75kA H：100kA L：130kA V：150kA 说明：本工程 380/220V 系统需要开关的分断能力为 50kA，故选择N。 3 安装方式 W：抽出式 F：固定式 4 脱扣器额定电流(Ir)可选：(A) E1B 08：R250, R400, R800。 E2N 12：R250，R400，R800，R1250。 E2N 16：R400，R800，R1600。 E2N 20：R800，R1250，R2000。 E3N 25：R1600，R2500。 E3N 32：R2000，R3200。 E4S 40：R2000，R4000。 2 5 微处理器保护脱扣器功能： 1) PR111/P-LI：拨码式 两段保护 PR111/P-LSI：拨码式，三段保护 PR111/P-LSIG：拨码式，四段保护 其中：L、I 为可调。 2) PR112/P/LSI：数显式，三段保护 PR112/P-LSIG：数显式，四段保护 3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统 PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统 6 微处理器保护脱扣器整定范围： 对于PR111/P 保护脱扣器： 过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In 级差为0.1。 短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In 短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In 对于PR112/P、PR112、PD 保护脱扣器： 过载长延时整定(L)：(0.4……1.0)In 级差为0.01。 短路短延时整定(S)：(0.6、0.8、1.0、1.5、2、2.5……10)In 21 档 短路瞬时整定(I)：(1.5、2、3、4、5、6、7、8、9、10、11、12、13、14、15)In 二、E 系列框架式空气断路器标准说明： E2 N 12 /R 800 断 分 框电 脱 脱定 路 断 架流 扣 扣电 器 能 额 器 器流 代 力 定 代 额 号 (50kA) (A) 号 (A) 图纸标注： E2N12 R/800 W PR111/LI 三、低压变压器侧进线开关的选择 1 380/220V PC 动力中心的进线开关选择 E 系列的框架式断路器。其保护系统脱扣 3 器电流不作整定。只选择电压脱扣型式。 进线开关选型表 干式变容量 (kVA) 工作电流 (A) 框架断路器型式及 脱扣器额定电流(A) 拨码式微处理器保护 系统脱扣器...
