ABB机器人维修手册

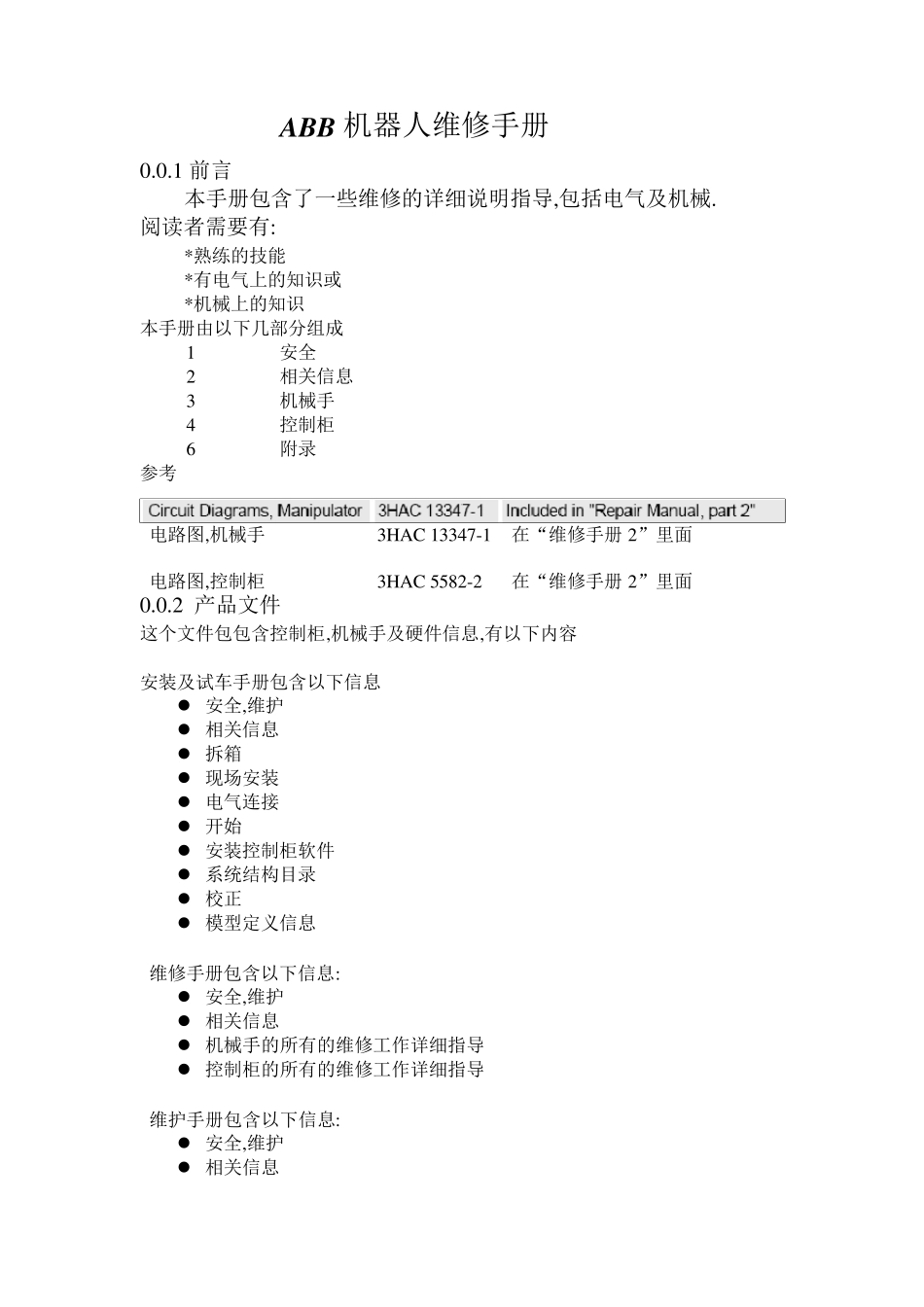

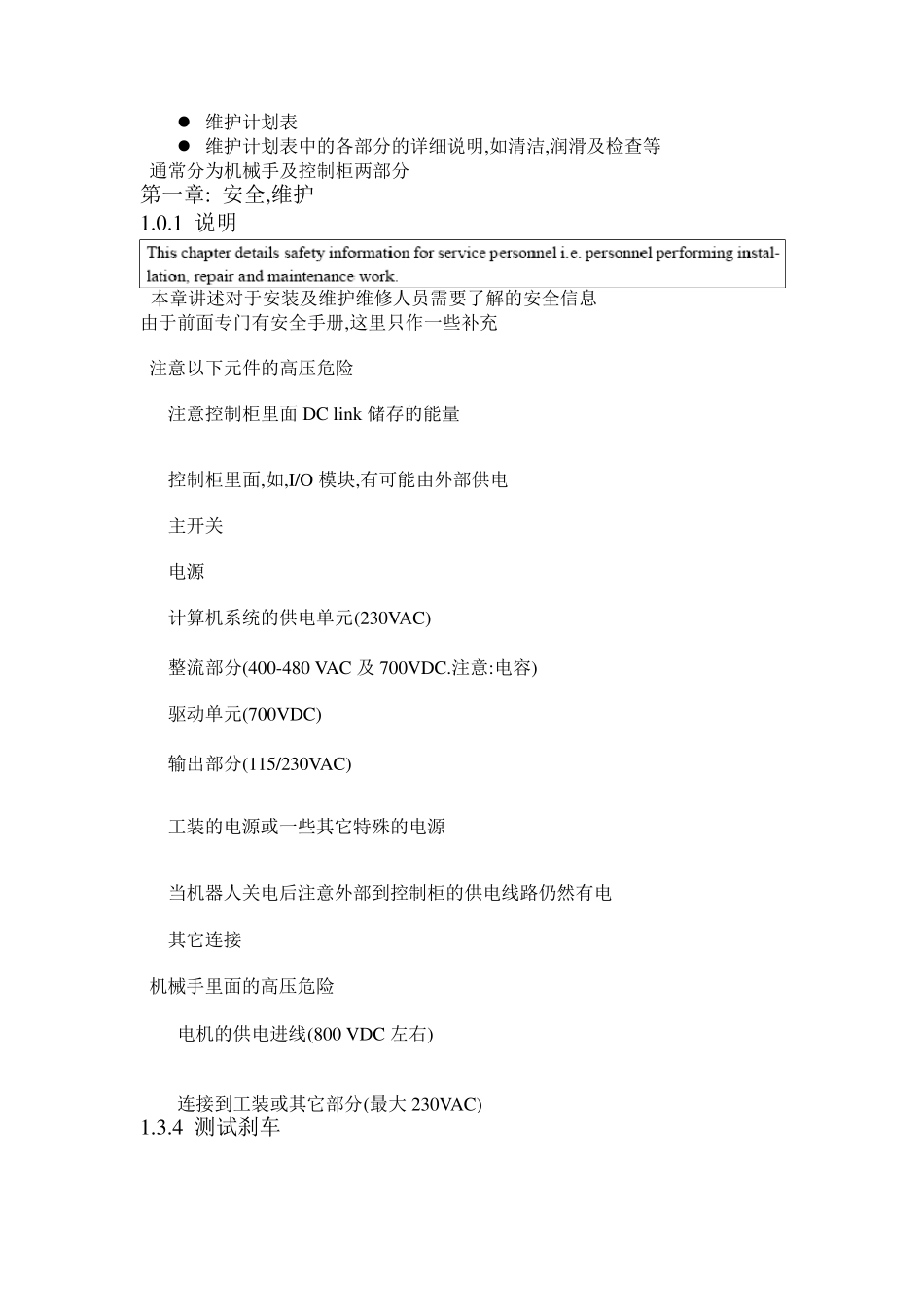

ABB 机器人维修手册 0.0.1 前言 本手册包含了一些维修的详细说明指导,包括电气及机械. 阅读者需要有: *熟练的技能 *有电气上的知识或 *机械上的知识 本手册由以下几部分组成 1 安全 2 相关信息 3 机械手 4 控制柜 6 附录 参考 电路图,机械手 3HAC 13347-1 在“维修手册2”里面 电路图,控制柜 3HAC 5582-2 在“维修手册2”里面 0.0.2 产品文件 这个文件包包含控制柜,机械手及硬件信息,有以下内容 安装及试车手册包含以下信息  安全,维护  相关信息  拆箱  现场安装  电气连接  开始  安装控制柜软件  系统结构目录  校正  模型定义信息 维修手册包含以下信息:  安全,维护  相关信息  机械手的所有的维修工作详细指导  控制柜的所有的维修工作详细指导 维护手册包含以下信息:  安全,维护  相关信息  维护计划表  维护计划表中的各部分的详细说明,如清洁,润滑及检查等 通常分为机械手及控制柜两部分 第一章: 安全,维护 1.0.1 说明 本章讲述对于安装及维护维修人员需要了解的安全信息 由于前面专门有安全手册,这里只作一些补充 注意以下元件的高压危险 注意控制柜里面 DC lin k 储存的能量 控制柜里面,如,I/O 模块,有可能由外部供电 主开关 电源 计算机系统的供电单元(230VAC) 整流部分(400-480 VAC 及700VDC.注意:电容) 驱动单元(700VDC) 输出部分(115/230VAC) 工装的电源或一些其它特殊的电源 当机器人关电后注意外部到控制柜的供电线路仍然有电 其它连接 机械手里面的高压危险 电机的供电进线(800 VDC 左右) 连接到工装或其它部分(最大 230VAC) 1.3.4 测试刹车 运行的时候,轴电机的刹车都会正常磨损.所以要定期对刹车进行检查. 具体检查如下: 运行机械手的轴到最大的静态负载位置. 用控制柜上的工作模式选择开关将电机关掉 检查轴是否维持原位置 如果电机关了后,机械手保持不动,说明刹车正常 第三章 机械手 3.0.1 说明 本章详细叙述了机械手的维修,包括机械手的一些外部设备 移除电缆保护壳 电缆保护壳在机械手里面的位置如下图 机械手底座的插头,R1.MP 和R1.SMB 电机1 的插头;R2.FB1 及R2.MP1 电机2 的插头;R2.FB2 及R2.MP2 测量板上的插头;R1.SMB1-3, R1.SMB4-6, R1.SMB1.7, R2.FB7 及R2.SMB 电池插头X 3 R1.G 及R2.G 刹车释放单元的插头X 8,X 9 及X 10 电机...
