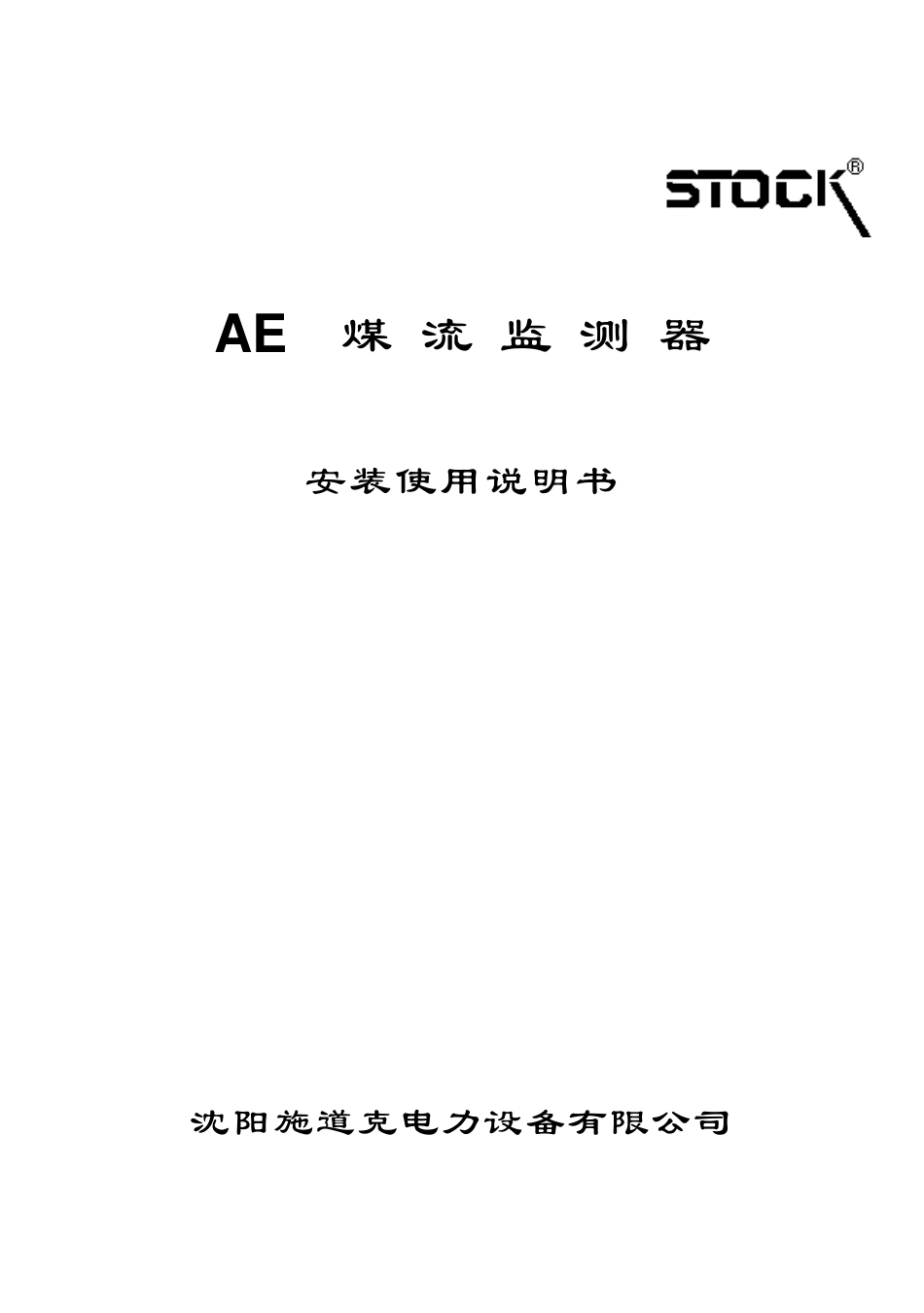

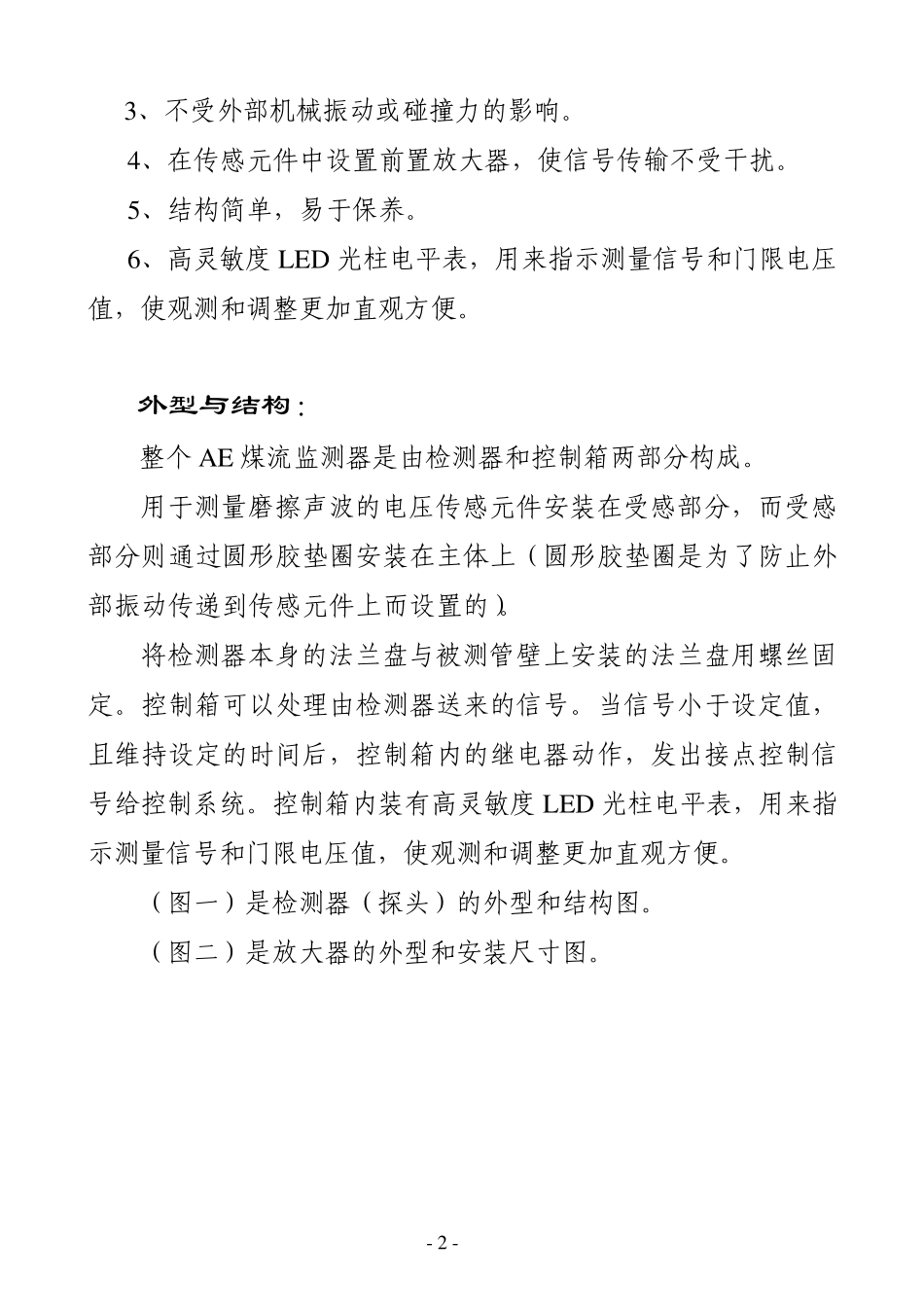

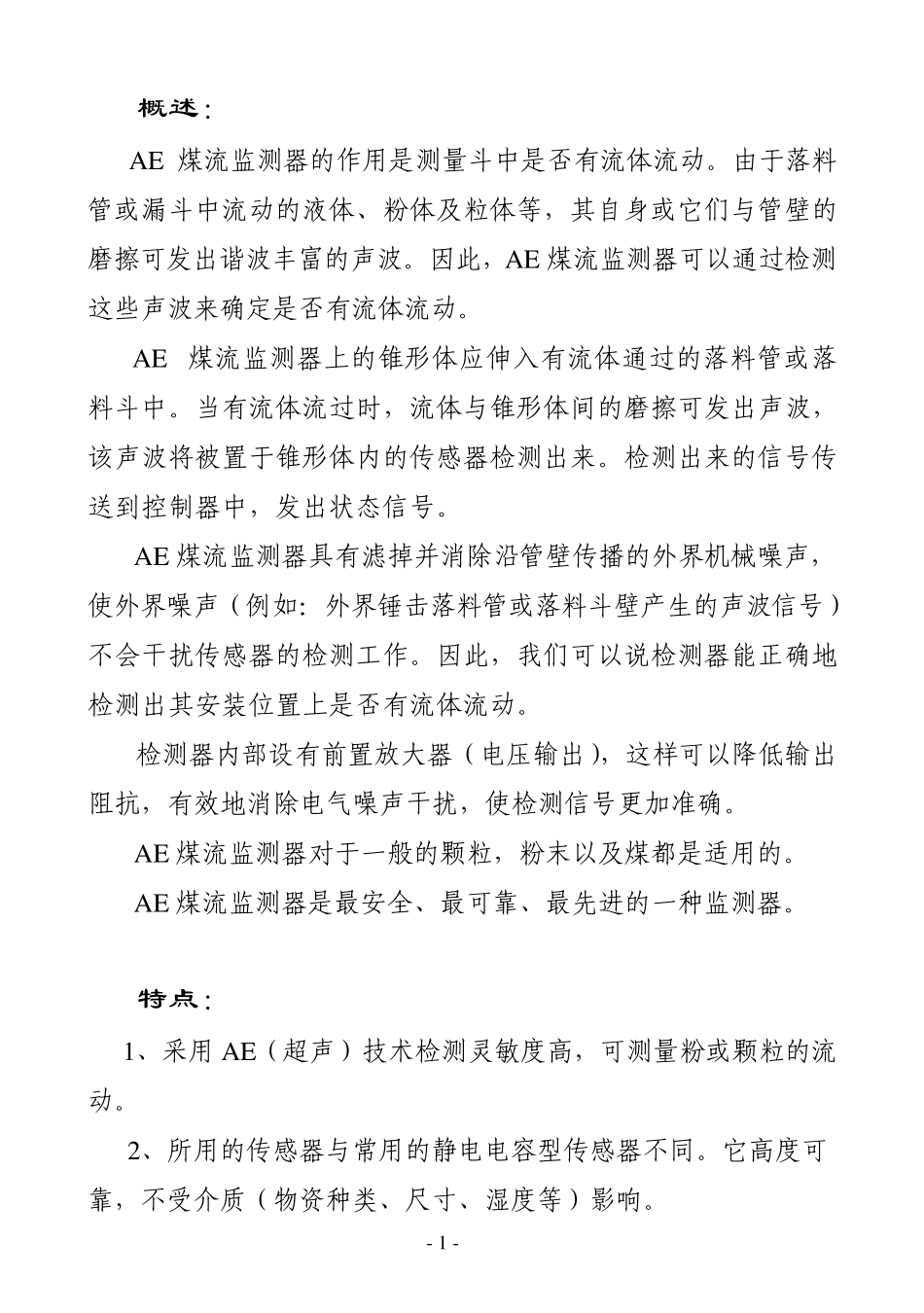

AE 煤 流 监 测 器 安装使用说明书 沈阳施道克电力设备有限公司 概述： AE 煤流监测器的作用是测量斗中是否有流体流动。由于落料管或漏斗中流动的液体、粉体及粒体等，其自身或它们与管壁的磨擦可发出谐波丰富的声波。因此，AE煤流监测器可以通过检测这些声波来确定是否有流体流动。 AE 煤流监测器上的锥形体应伸入有流体通过的落料管或落料斗中。当有流体流过时，流体与锥形体间的磨擦可发出声波，该声波将被置于锥形体内的传感器检测出来。检测出来的信号传送到控制器中，发出状态信号。 AE 煤流监测器具有滤掉并消除沿管壁传播的外界机械噪声，使外界噪声（例如：外界锤击落料管或落料斗壁产生的声波信号）不会干扰传感器的检测工作。因此，我们可以说检测器能正确地检测出其安装位置上是否有流体流动。 检测器内部设有前置放大器（电压输出），这样可以降低输出阻抗，有效地消除电气噪声干扰，使检测信号更加准确。 AE煤流监测器对于一般的颗粒，粉末以及煤都是适用的。 AE煤流监测器是最安全、最可靠、最先进的一种监测器。 特点： 1、采用AE（超声）技术检测灵敏度高，可测量粉或颗粒的流动。 2、所用的传感器与常用的静 电电容 型 传感器不同 。它高度可靠，不受 介 质 （物 资 种类 、尺 寸 、湿 度等）影 响 。 - 1 - 3、不受外部机械振动或碰撞力的影响。 4、在传感元件中设置前置放大器，使信号传输不受干扰。 5、结构简单，易于保养。 6、高灵敏度 LED 光柱电平表，用来指示测量信号和门限电压值，使观测和调整更加直观方便。 外型与结构： 整个 AE煤流监测器是由检测器和控制箱两部分构成。 用于测量磨擦声波的电压传感元件安装在受感部分，而受感部分则通过圆形胶垫圈安装在主体上（圆形胶垫圈是为了防止外部振动传递到传感元件上而设置的）。 将检测器本身的法兰盘与被测管壁上安装的法兰盘用螺丝固定。控制箱可以处理由检测器送来的信号。当信号小于设定值，且维持设定的时间后，控制箱内的继电器动作，发出接点控制信号给控制系统。控制箱内装有高灵敏度 LED 光柱电平表，用来指示测量信号和门限电压值，使观测和调整更加直观方便。 （图一）是检测器（探头）的外型和结构图。 （图二）是放大器的外型和安装尺寸图。 - 2 - - 3 - - 4 - 工作原理： 如图三所示，当管内有液体流动时，流体与传感部分磨擦所生的声波信号可以通过压电转换成电压信号，经过电荷放大...
