AJR发动机拆装评分表2011.2.27阙广武改

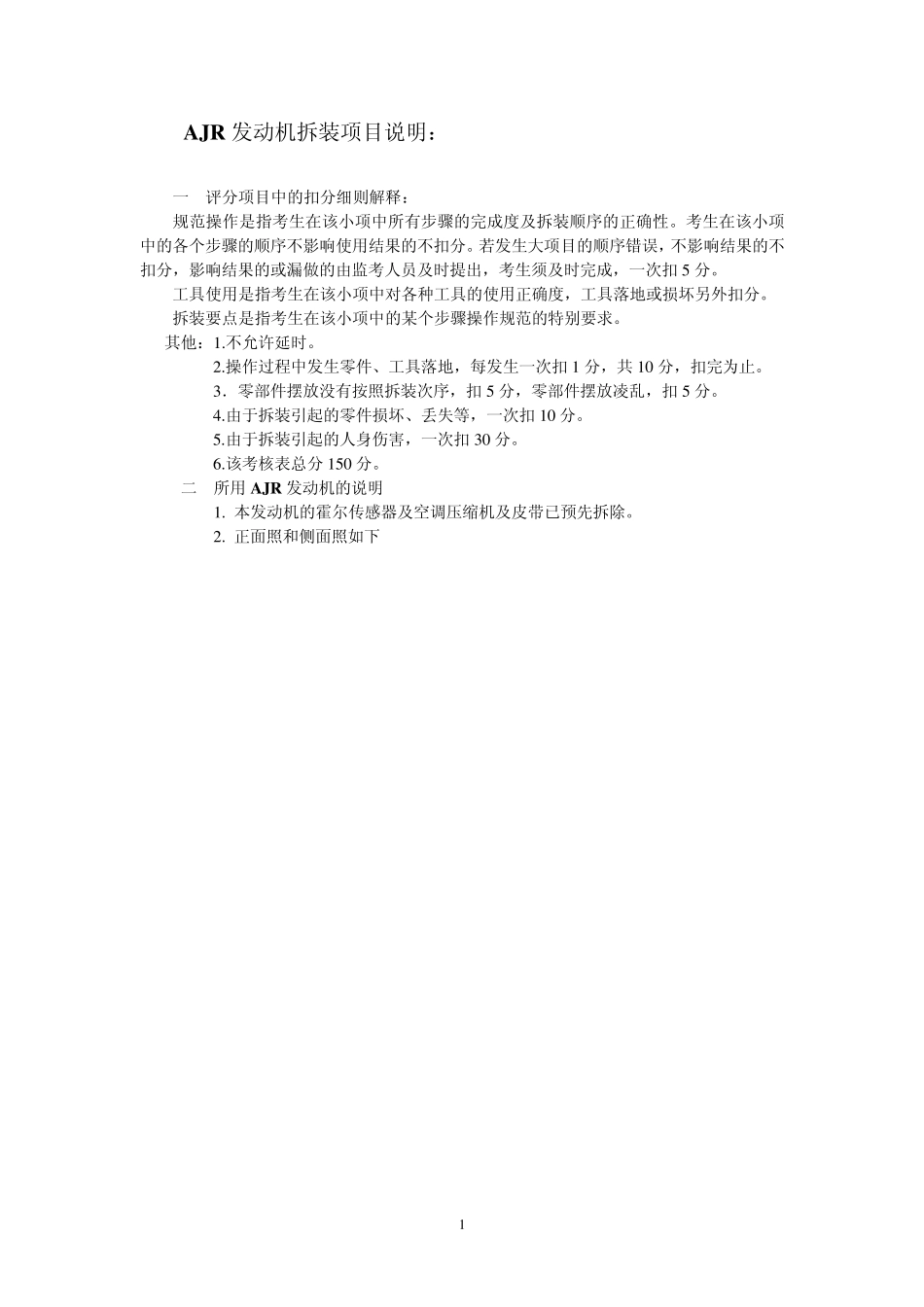

AJR发动机拆装评分表2011.2.27阙广武改_第1页
1/14

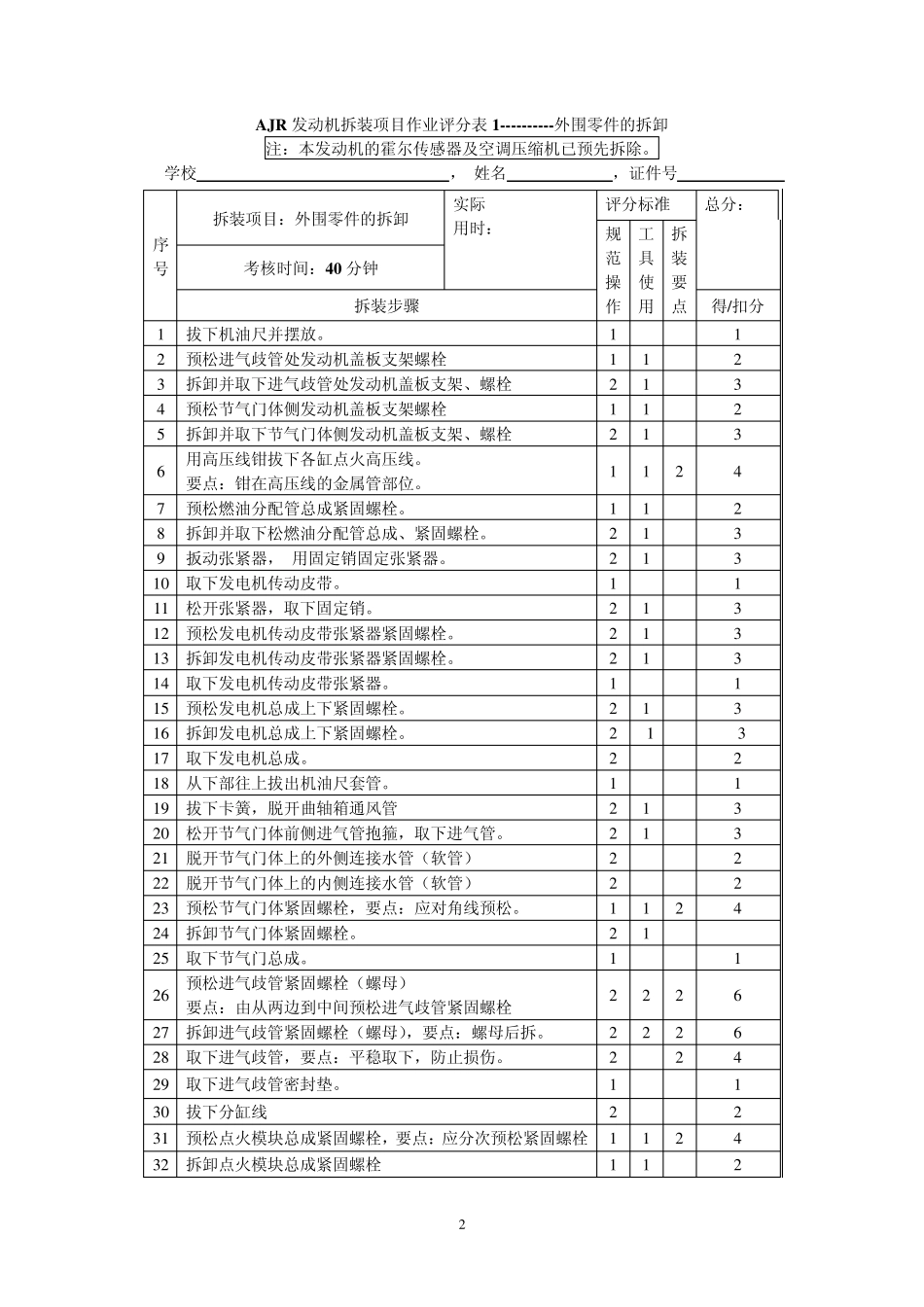

AJR发动机拆装评分表2011.2.27阙广武改_第2页
2/14

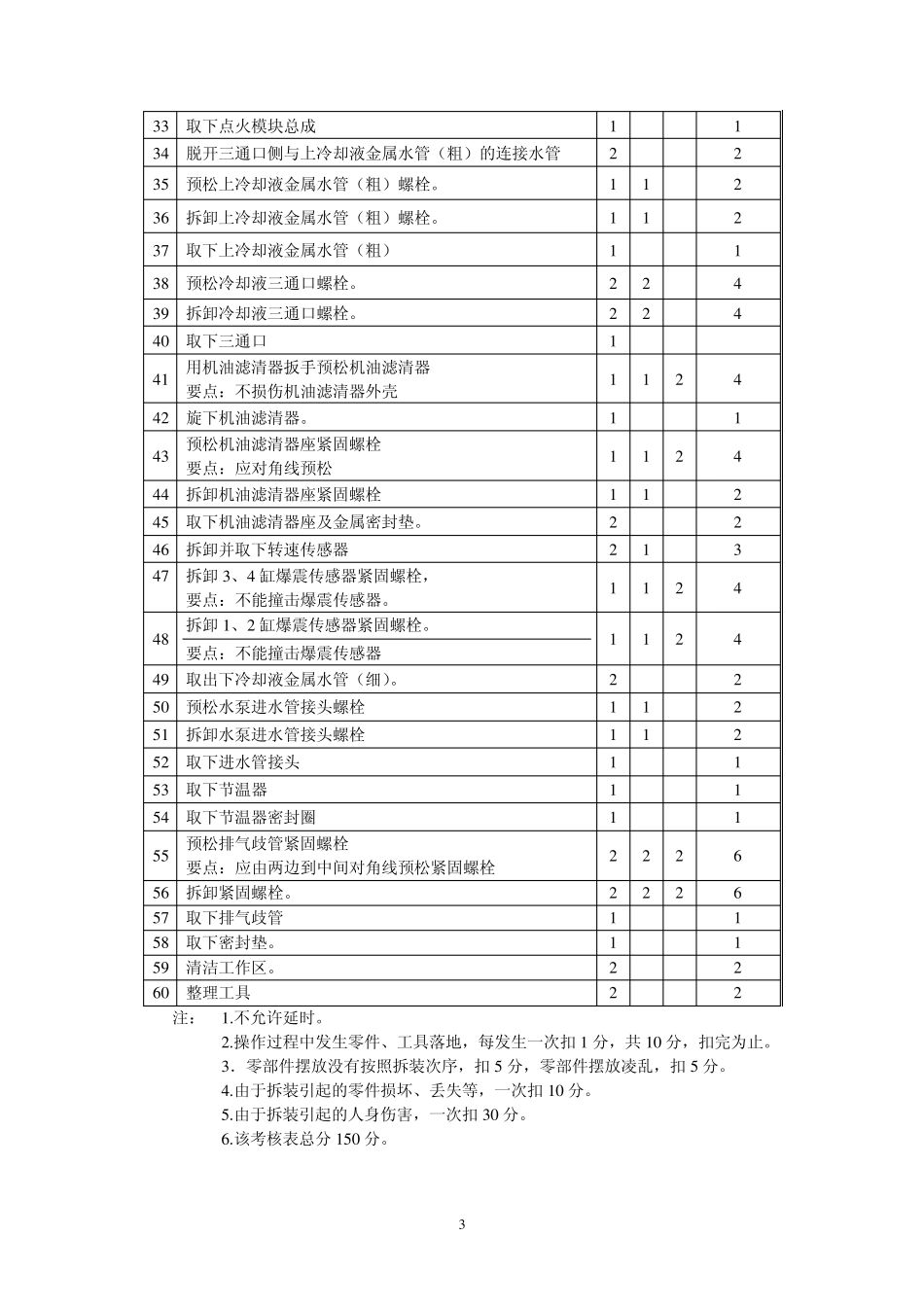

AJR发动机拆装评分表2011.2.27阙广武改_第3页
3/14
1 AJR 发动机拆装项目说明: 一 评分项目中的扣分细则解释: 规范操作是指考生在该小项中所有步骤的完成度及拆装顺序的正确性。考生在该小项中的各个步骤的顺序不影响使用结果的不扣分。若发生大项目的顺序错误,不影响结果的不扣分,影响结果的或漏做的由监考人员及时提出,考生须及时完成,一次扣5 分。 工具使用是指考生在该小项中对各种工具的使用正确度,工具落地或损坏另外扣分。 拆装要点是指考生在该小项中的某个步骤操作规范的特别要求。 其他:1 .不允许延时。 2 .操作过程中发生零件、工具落地,每发生一次扣1 分,共 1 0 分,扣完为止。 3 .零部件摆放没有按照拆装次序,扣5 分,零部件摆放凌乱,扣5 分。 4 .由于拆装引起的零件损坏、丢失等,一次扣1 0 分。 5 .由于拆装引起的人身伤害,一次扣3 0 分。 6 .该考核表总分1 5 0 分。 二 所用AJR 发动机的说明 1 . 本发动机的霍尔传感器及空调压缩机及皮带已预先拆除。 2 . 正面照和侧面照如下 2 AJR 发动机拆装项目作业评分表1----------外围零件的拆卸 注:本发动机的霍尔传感器及空调压缩机已预先拆除。 学校 , 姓名 ,证件号 序号 拆装项目:外围零件的拆卸 实际 用时: 评分标准 总分: 规范操作 工具使用 拆装要点 考核时间:40 分钟 拆装步骤 得/扣分 1 拔下机油尺并摆放。 1 1 2 预松进气歧管处发动机盖板支架螺栓 1 1 2 3 拆卸并取下进气歧管处发动机盖板支架、螺栓 2 1 3 4 预松节气门体侧发动机盖板支架螺栓 1 1 2 5 拆卸并取下节气门体侧发动机盖板支架、螺栓 2 1 3 6 用高压线钳拔下各缸点火高压线。 要点:钳在高压线的金属管部位。 1 1 2 4 7 预松燃油分配管总成紧固螺栓。 1 1 2 8 拆卸并取下松燃油分配管总成、紧固螺栓。 2 1 3 9 扳动张紧器, 用固定销固定张紧器。 2 1 3 1 0 取下发电机传动皮带。 1 1 1 1 松开张紧器,取下固定销。 2 1 3 1 2 预松发电机传动皮带张紧器紧固螺栓。 2 1 3 1 3 拆卸发电机传动皮带张紧器紧固螺栓。 2 1 3 1 4 取下发电机传动皮带张紧器。 1 1 1 5 预松发电机总成上下紧固螺栓。 2 1 3 1 6 拆卸发电机总成上下紧固螺栓。 2 1 3 1 7 取下发电机总成。 2 2 1 8 从下部往上拔出机油尺套管。 1 1 1 9 拔下卡簧,脱开曲轴箱通风管 2 1 3 2 0 松开节气门体前...
