allegro导出Gerber文件图文操作

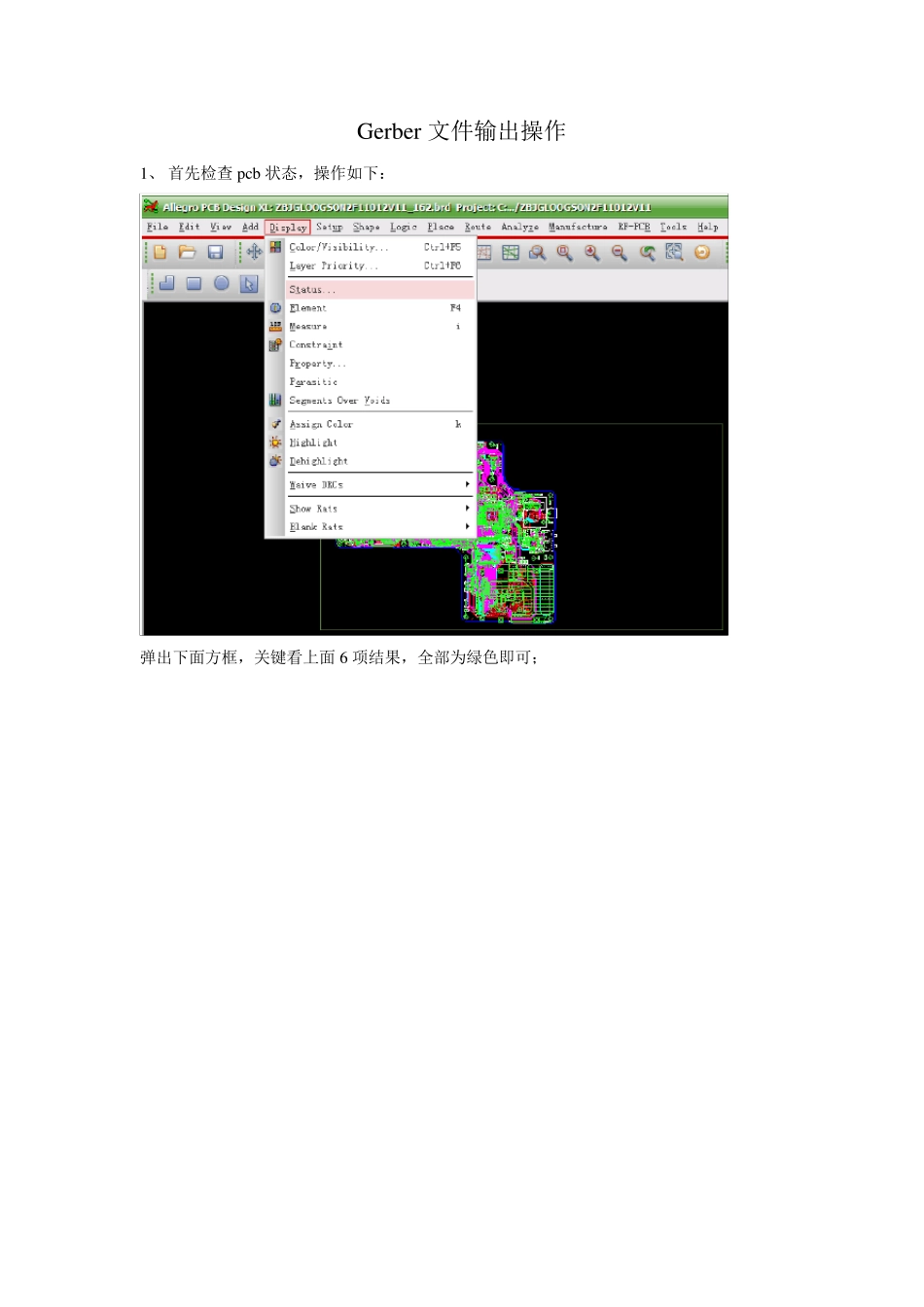

allegro导出Gerber文件图文操作_第1页
1/12

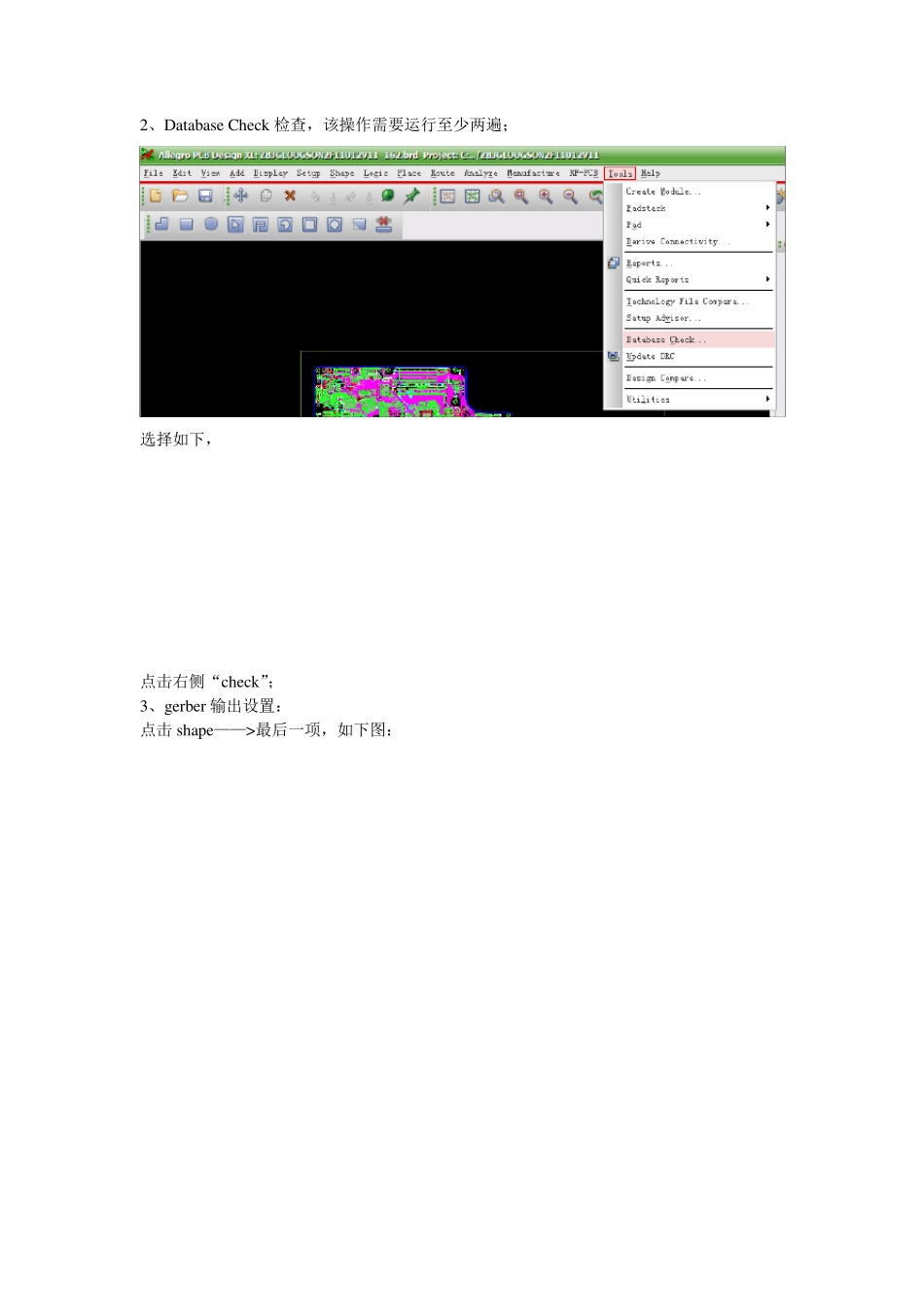

allegro导出Gerber文件图文操作_第2页
2/12

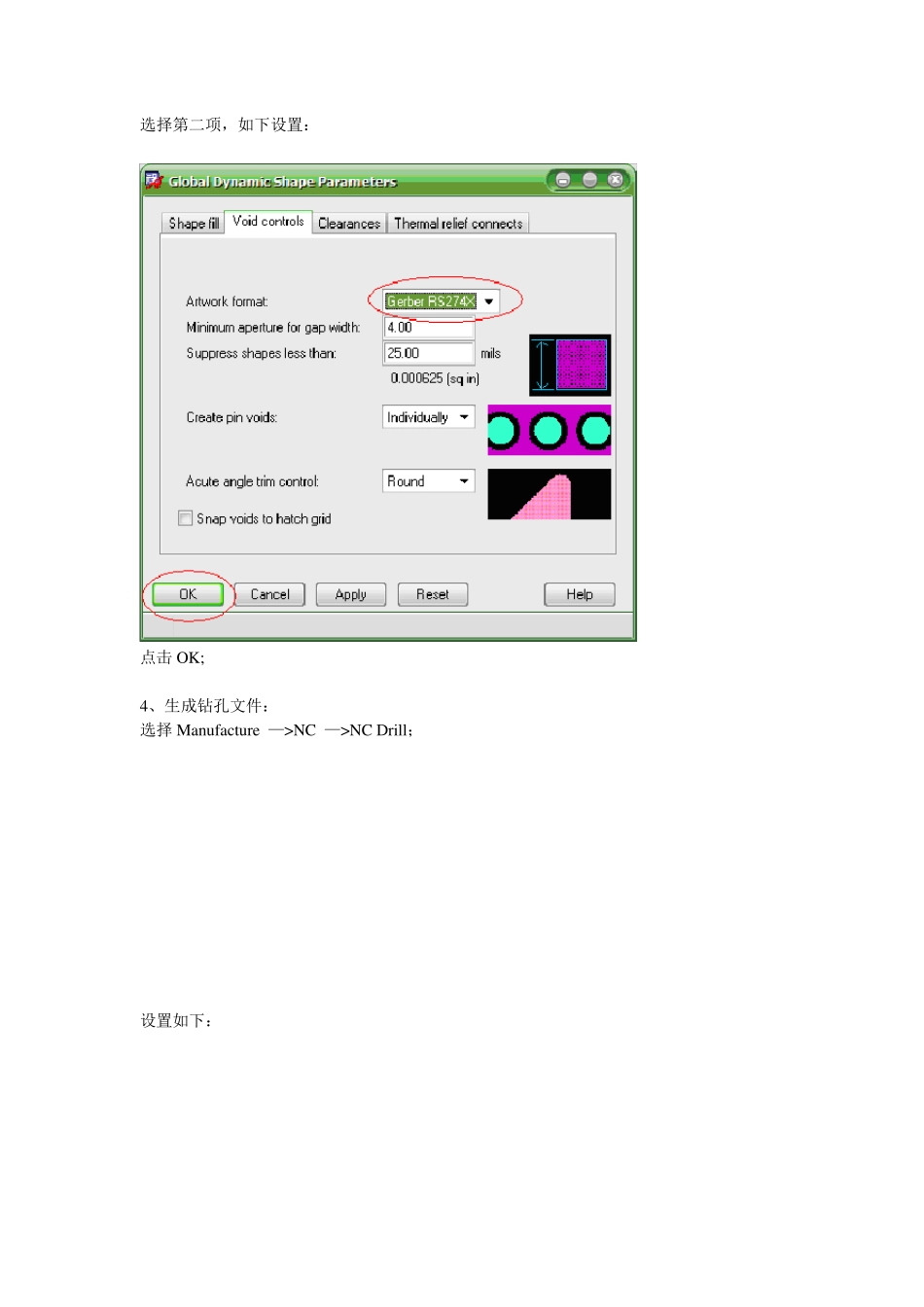

allegro导出Gerber文件图文操作_第3页
3/12
Gerber文件输出操作 1、 首先检查 pcb 状态,操作如下: 弹出下面方框,关键看上面 6 项结果,全部为绿色即可; 2、Database Check 检查,该操作需要运行至少两遍; 选择如下, 点击右侧“check”; 3、gerber 输出设置: 点击shape——>最后一项,如下图: 选择第二项,如下设置: 点击OK; 4、生成钻孔文件: 选择Manu factu re —>NC —>NC Drill; 设置如下: 设置完成,点击右侧 NC Parameters; 设置完成,点击CLOSE; 完成后,点击CLOSE; 选择Manu factu re —>NC —>Drill Legend; 采用默认设置,点击O K ; 在鼠标上会出现一个浮动的矩形框,如下图: 将它放在合适的位置; 5、生成GERBER 文件 1)选择Manufacture —>Artw ork; 2)设置第一项,如下图,除 ALL 外,其他项全部勾选; 设置第二项,如下图: 点击Apertu res,在弹出的对话框中点击delete; 点击add 点击edit 点击Au to->,选择第二项; 点击Sort->,选择第二项; 点击OK, 点击OK, 点击下图中的“Create Artw ork” 6、不规则焊盘输出 在弹出的对话框中,采用默认设置,点击Rou te,生成*.rou 文件 导出IPC 356,设置默认,导出即可。
