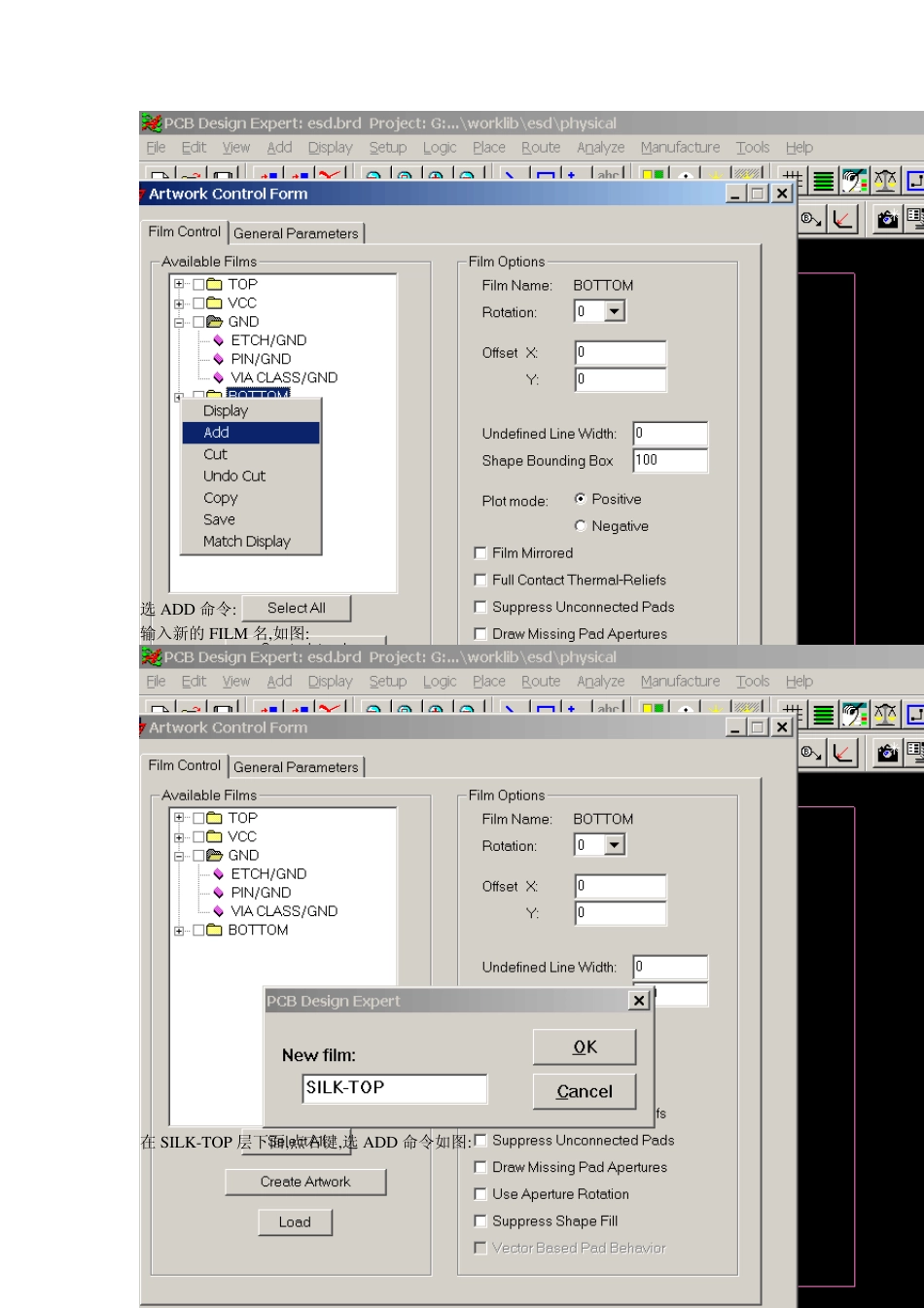

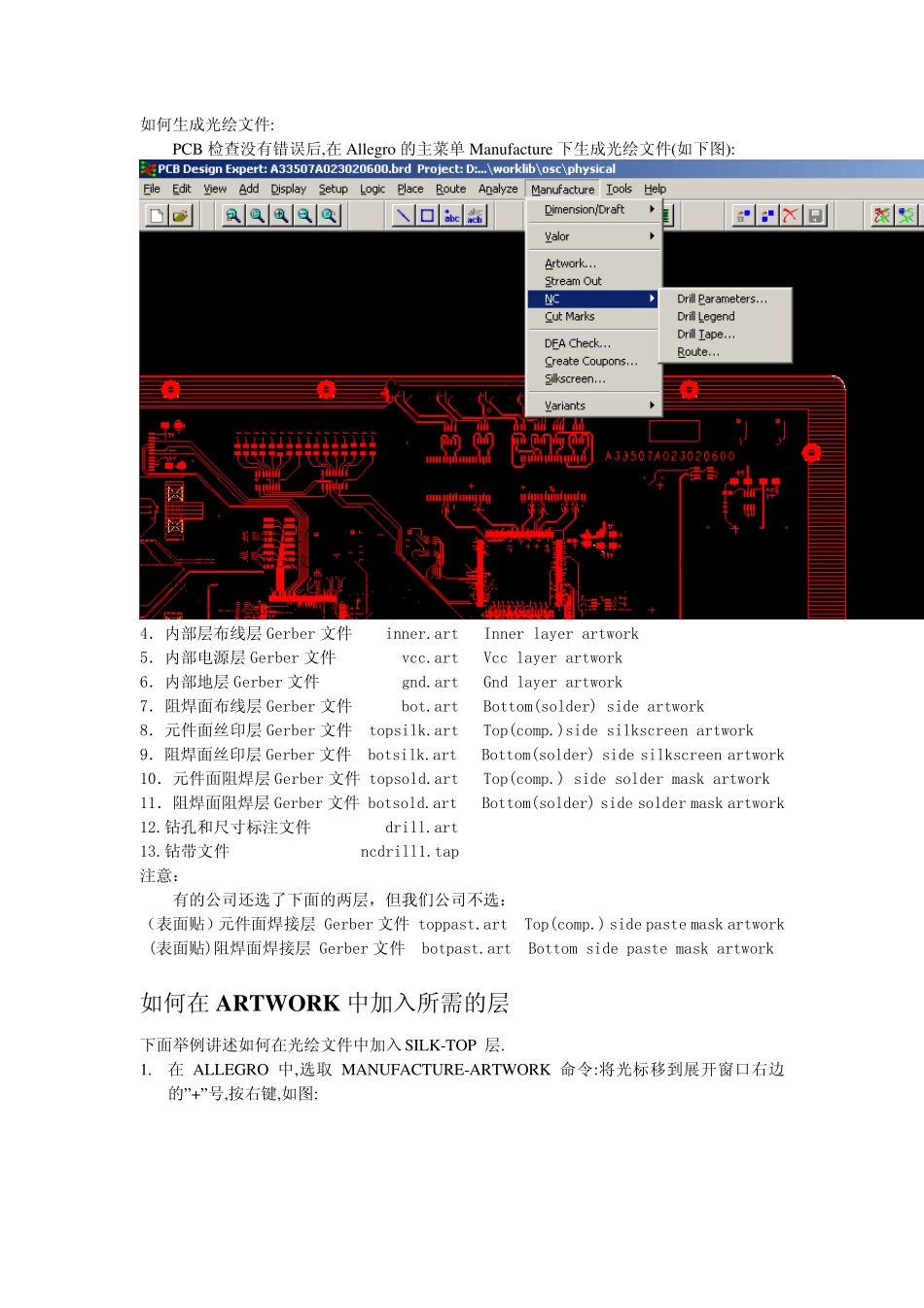

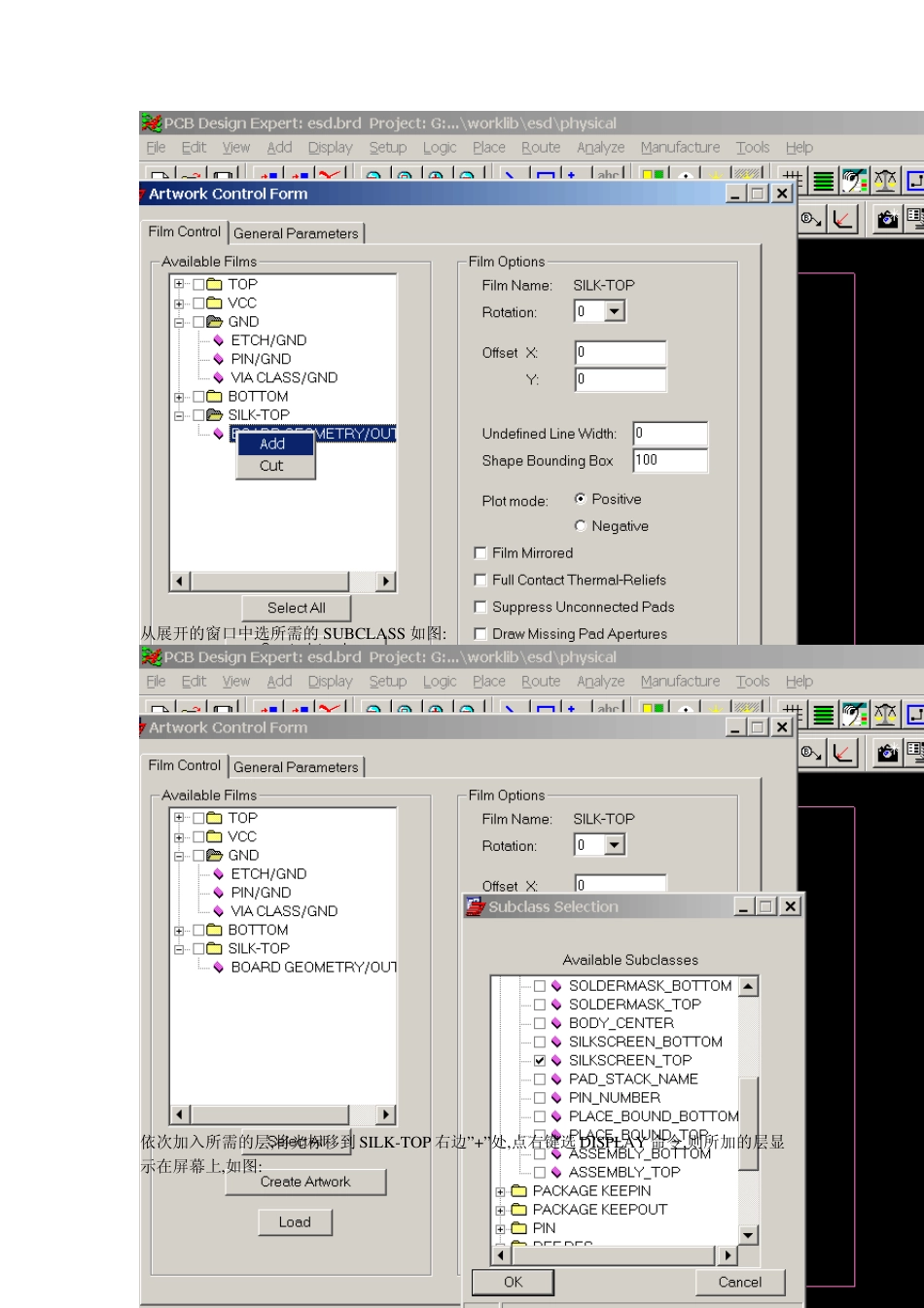

如何生成光绘文件: PCB 检查没有错误后,在Allegro 的主菜单Manufacture 下生成光绘文件(如下图): 光绘文件包括下面的文件: 1．光圈表及光绘格式文件 art_aper.txt Aperture and artwork format 2．光绘参数文件 art_param.txt Aperture parameter text 3.元件面布线层Gerber 文件 top.art Top(comp.)side artwork 4．内部层布线层Gerber 文件 inner.art Inner layer artwork 5．内部电源层Gerber 文件 vcc.art Vcc layer artwork 6．内部地层Gerber 文件 gnd.art Gnd layer artwork 7．阻焊面布线层Gerber 文件 bot.art Bottom(solder) side artwork 8．元件面丝印层Gerber 文件 topsilk.art Top(comp.)side silkscreen artwork 9．阻焊面丝印层Gerber 文件 botsilk.art Bottom(solder) side silkscreen artwork 10．元件面阻焊层Gerber 文件 topsold.art Top(comp.) side solder mask artwork 11．阻焊面阻焊层Gerber 文件 botsold.art Bottom(solder) side solder mask artwork 12.钻孔和尺寸标注文件 drill.art 13.钻带文件 ncdrill1.tap 注意： 有的公司还选了下面的两层，但我们公司不选： （表面贴）元件面焊接层 Gerber 文件 toppast.art Top(comp.) side paste mask artwork (表面贴)阻焊面焊接层 Gerber 文件 botpast.art Bottom side paste mask artwork 如何在ARTW ORK 中加入所需的层 下面举例讲述如何在光绘文件中加入 SILK-TOP 层. 1. 在ALLEGRO 中,选取 MANUFACTURE-ARTWORK 命令:将光标移到展开窗口右边的”+”号,按右键,如图: 选ADD 命令: 输入新的FILM 名,如图: 在SILK-TOP 层下面,点右键,选ADD 命令如图: 从展开的窗口中选所需的SUBCLASS 如图: 依次加入所需的层,将光标移到SILK-TOP 右边”+”处,点右键选DISPLAY 命令,则所加的层显示在屏幕上,如图: 同时窗口由面的选项可根据各层具体情况选择,(如无宽度的线生成光绘时的默认宽度,是否是反片… ).如下图: 下面再以 NCDRILL 为例说明: 1.选取MANUFACTURE-ARTWORK 命令,选中NCDRILL,PLOT MODE 设为POSITVE(如为负片,则选NEGATIVE)如图: 2.进入GENERAL PARAMETERS, 将DEVICE TYPE 选为GERBER RS274X( 如所有的通孔都有FLASH,则可选第一种设备),输出单位选为mm.其他默认,如图: 3.再回到FILM COTROL, 点击CREATE ARTWORK, 则NCDRI...
