allegro输出gerber文件步骤

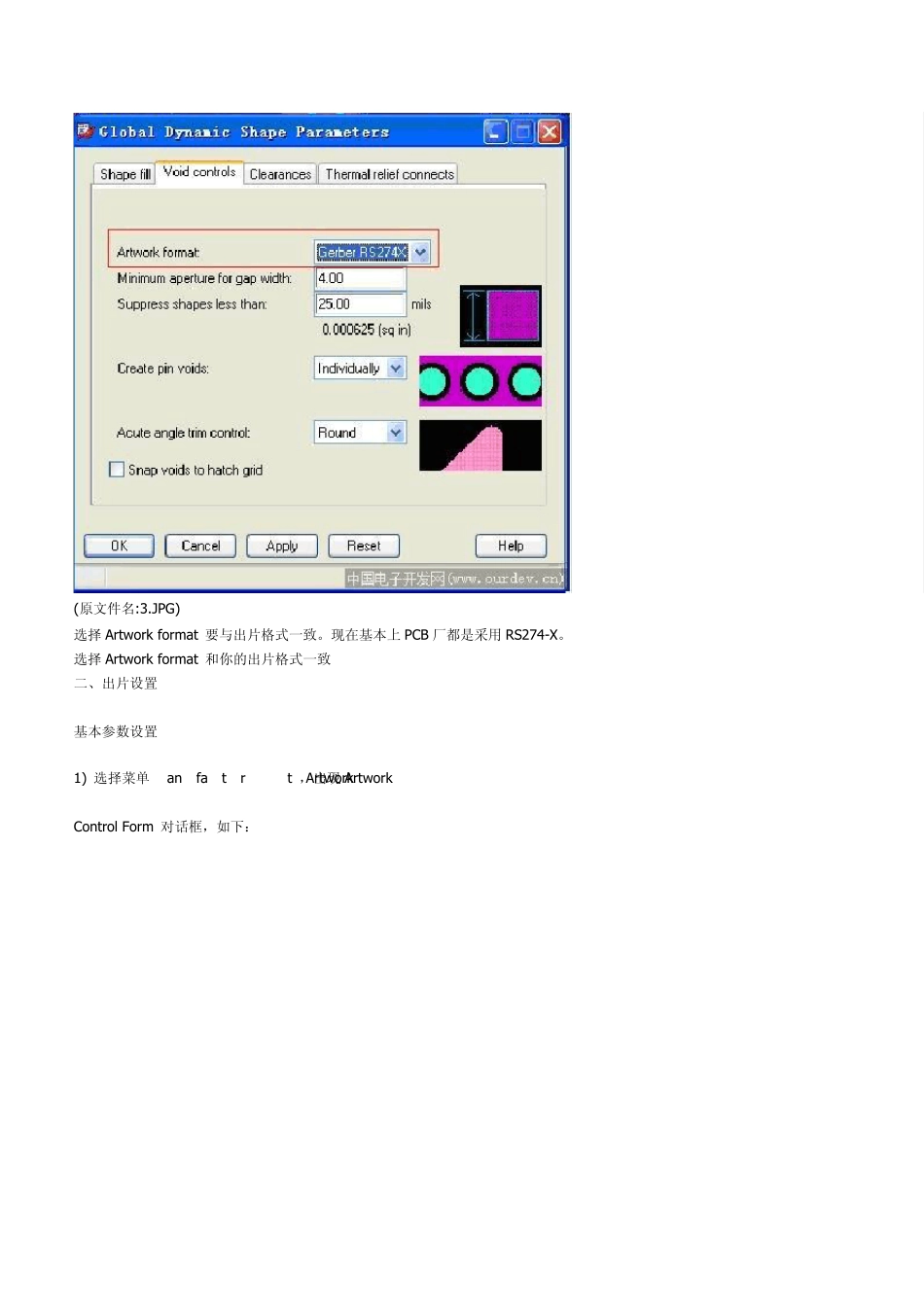

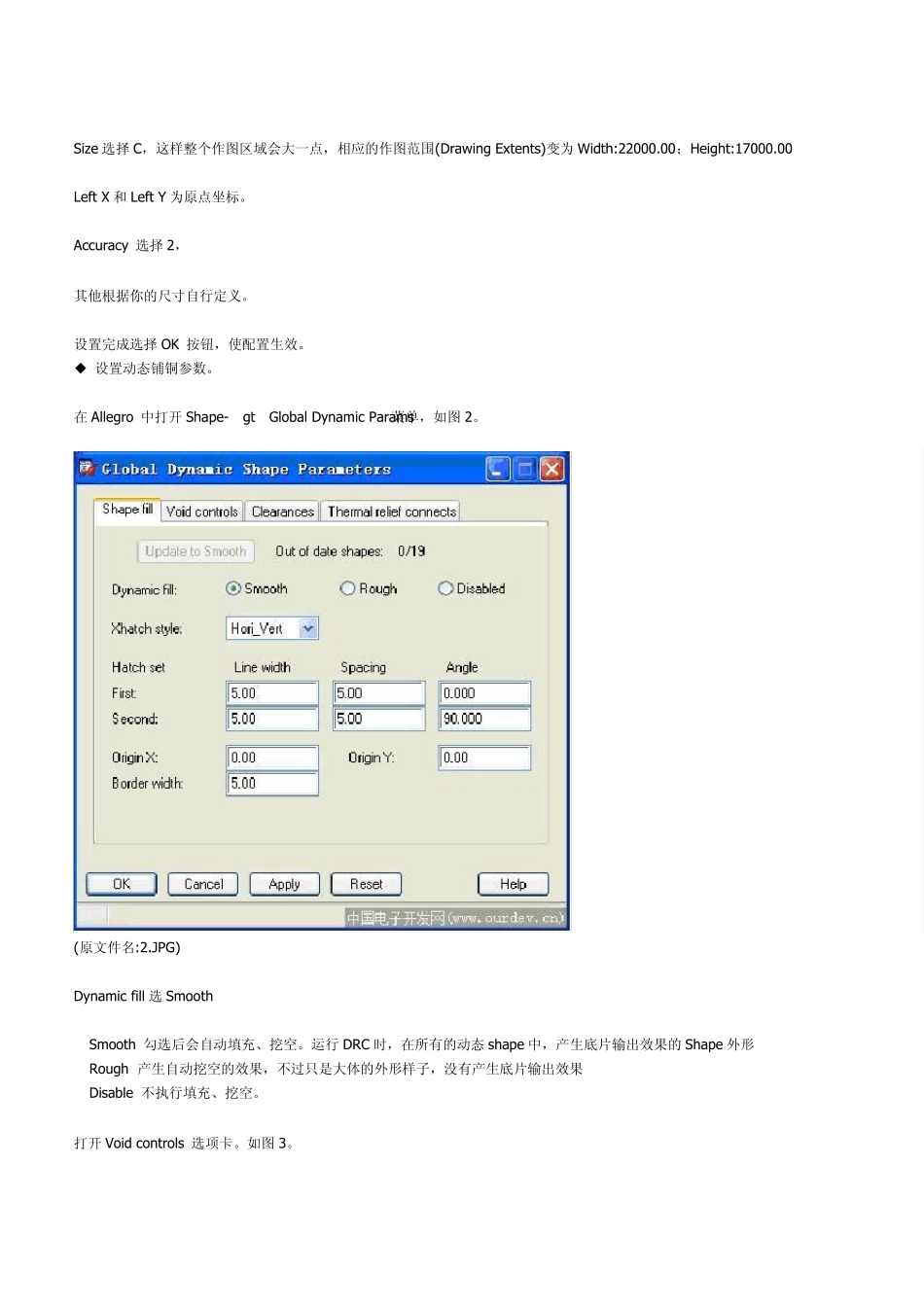

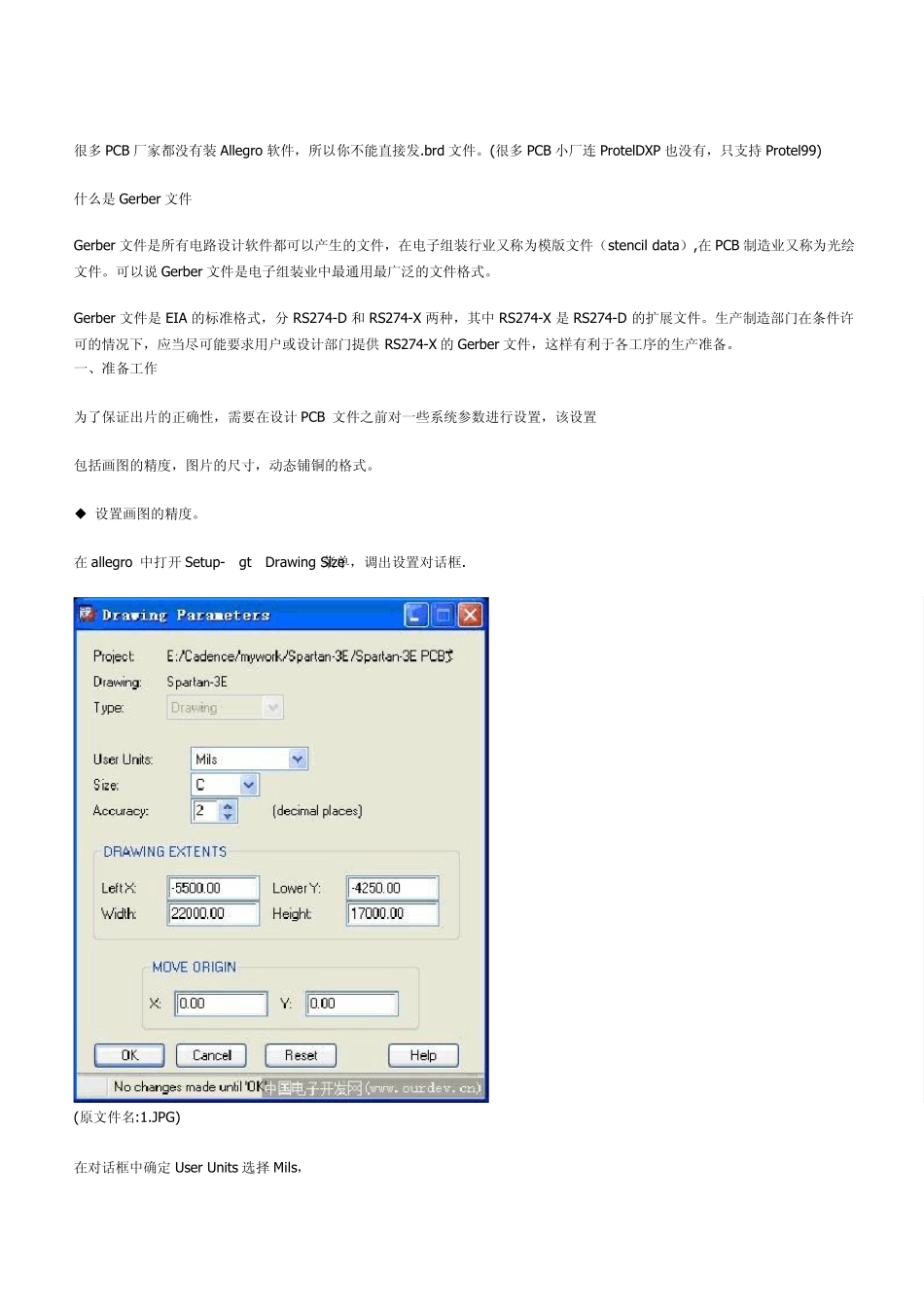

很多 PCB 厂家都没有装 Allegro 软件，所以你不能直接发.brd 文件。(很多 PCB 小厂连 ProtelDXP 也没有，只支持 Protel99) 什么是 Gerber 文件 Gerber 文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在 PCB 制造业又称为光绘文件。可以说 Gerber 文件是电子组装业中最通用最广泛的文件格式。 Gerber 文件是 EIA 的标准格式，分 RS274-D 和 RS274-X 两种，其中 RS274-X 是 RS274-D 的扩展文件。生产制造部门在条件许可的情况下，应当尽可能要求用户或设计部门提供 RS274-X 的 Gerber 文件，这样有利于各工序的生产准备。 一、准备工作 为了保证出片的正确性，需要在设计 PCB 文件之前对一些系统参数进行设置，该设置 包括画图的精度，图片的尺寸，动态铺铜的格式。 ◆ 设置画图的精度。 在 allegro 中打开 Setup->Drawing Size 菜单，调出设置对话框. (原文件名:1.JPG) 在对话框中确定 User Units 选择 Mils， Size 选择C，这样整个作图区域会大一点，相应的作图范围(Drawing Extents)变为Width:22000.00；Height:17000.00 Left X 和Left Y 为原点坐标。 Accuracy 选择2， 其他根据你的尺寸自行定义。 设置完成选择OK 按钮，使配置生效。 ◆ 设置动态铺铜参数。 在 Allegro 中打开 Shape->Global Dynamic Params 菜单，如图2。 (原文件名:2.JPG) Dynamic fill 选Smooth Smooth 勾选后会自动填充、挖空。运行DRC 时，在所有的动态 shape 中，产生底片输出效果的Shape 外形 Rough 产生自动挖空的效果，不过只是大体的外形样子，没有产生底片输出效果 Disable 不执行填充、挖空。 打开 Void controls 选项卡。如图3。 (原文件名:3.JPG) 选择Artw ork format 要与出片格式一致。现在基本上PCB 厂都是采用RS274-X。 选择Artw ork format 和你的出片格式一致 二、出片设置 基本参数设置 1) 选择菜单 Manufacture>Artw ork…，出现Artw ork Control Form 对话框，如下： (原文件名:4.JPG) 2) 选择General Parameters，开始具体参数设定 Device type 底片生成格式：选Gerber RS274X Film size limits 底片稿图形范围： 用默认值就可以了 Coordinate type 坐标类型： 用默认值Absolute Error action 指定错误发生时处理方式： 选择Abort film 只停止转换这层的Gerber...
