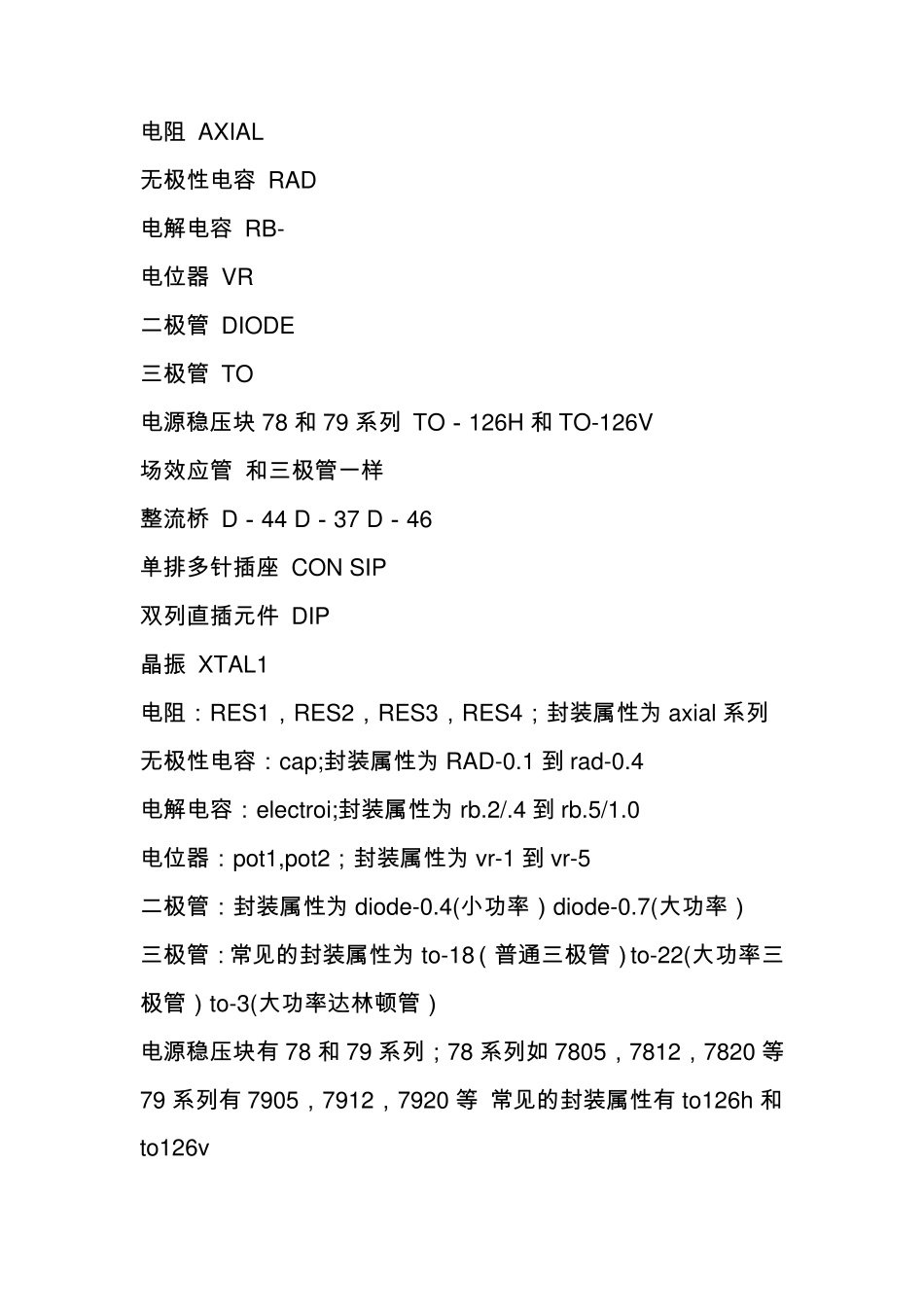

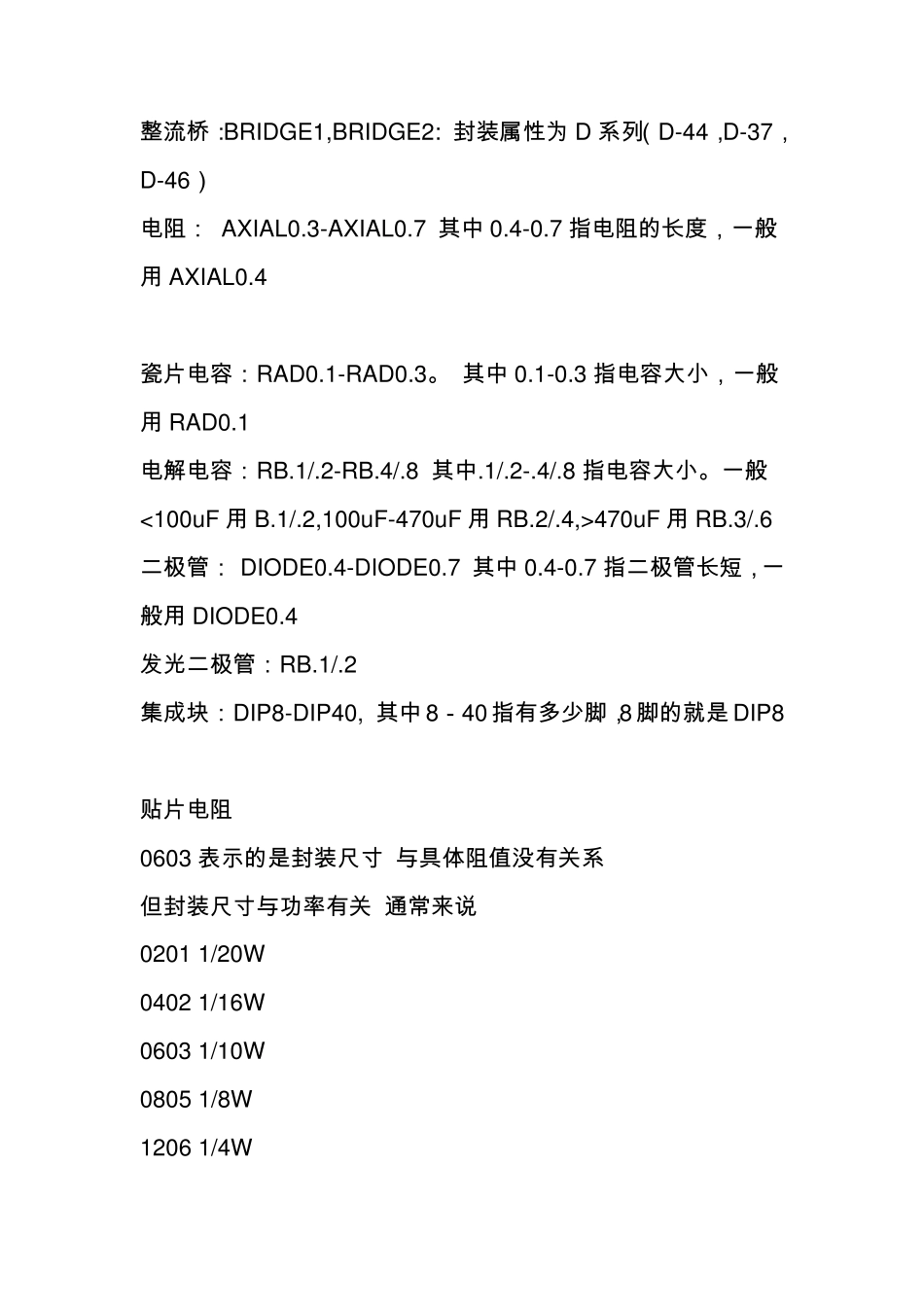

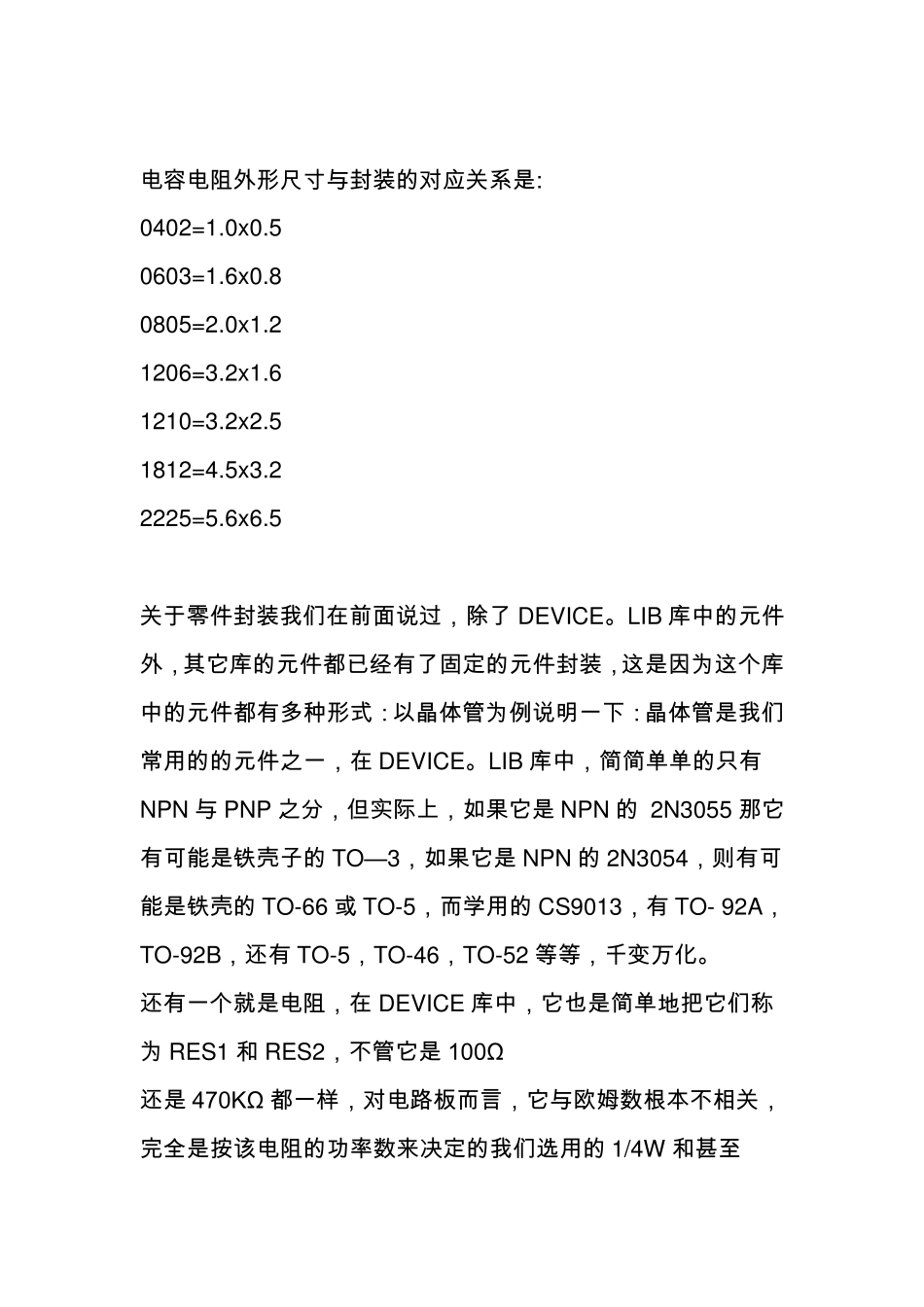

电 阻 AXIAL 无 极 性 电 容 RAD 电 解 电 容 RB- 电 位 器 VR 二 极 管 DIODE 三 极 管 TO 电 源 稳 压 块 78 和 79 系 列 TO- 126H 和 TO-126V 场 效 应 管 和 三 极 管 一样 整流桥 D- 44 D- 37 D- 46 单排多针插座 CON SIP 双列 直插元件 DIP 晶振 XTAL1 电 阻 :RES1,RES2,RES3,RES4;封装属性 为 ax ial 系 列 无 极 性 电 容 :cap;封装属性 为 RAD-0.1 到 rad-0.4 电 解 电 容 :electroi;封装属性 为 rb.2/.4 到 rb.5/1.0 电 位 器 :pot1,pot2;封装属性 为 v r-1 到 v r-5 二 极 管 :封装属性 为 diode-0.4(小功率)diode-0.7(大功率) 三 极 管 :常见的封装属性 为 to-18(普通三 极 管 )to-22(大功率三极 管 )to-3(大功率达林顿管 ) 电 源 稳 压 块 有 78 和 79 系 列 ;78 系 列 如 7805,7812,7820 等 79 系 列 有 7905,7912,7920 等 常见的封装属性 有 to126h 和to126v 整 流 桥 :BRIDGE1,BRIDGE2: 封 装 属 性 为 D 系 列( D-44,D-37,D-46) 电 阻 : AXIAL0.3-AXIAL0.7 其 中 0.4-0.7 指 电 阻 的 长 度 , 一 般用 AXIAL0.4 瓷 片 电 容 : RAD0.1-RAD0.3。 其 中 0.1-0.3 指 电 容 大小, 一 般用 RAD0.1 电 解电 容 : RB.1/.2-RB.4/.8 其 中 .1/.2-.4/.8 指 电 容 大小。一 般<100uF 用 B.1/.2,100uF-470uF 用 RB.2/.4,>470uF 用 RB.3/.6 二极管: DIODE0.4-DIODE0.7 其 中 0.4-0.7 指 二极管长 短, 一般 用 DIODE0.4 发光二极管: RB.1/.2 集成块: DIP8-DIP40, 其 中 8-40 指 有多少脚,8 脚的 就是 DIP8 贴片 电 阻 0603 表示的 是封 装 尺寸 与具体阻 值没有关系 但封 装 尺寸与功率有关 通常来说 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电 容 电 阻 外 形 尺 寸 与 封 装 的 对 应 关 系 是 : 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 关 于 零 件 封 装 我 们 在 前 面 说 过 , 除 了 DEVICE。LIB 库中的 元件外 , 其它库的 元件 都已经有了 固定的 元件 封 装 , 这是 因为这个库中的...
