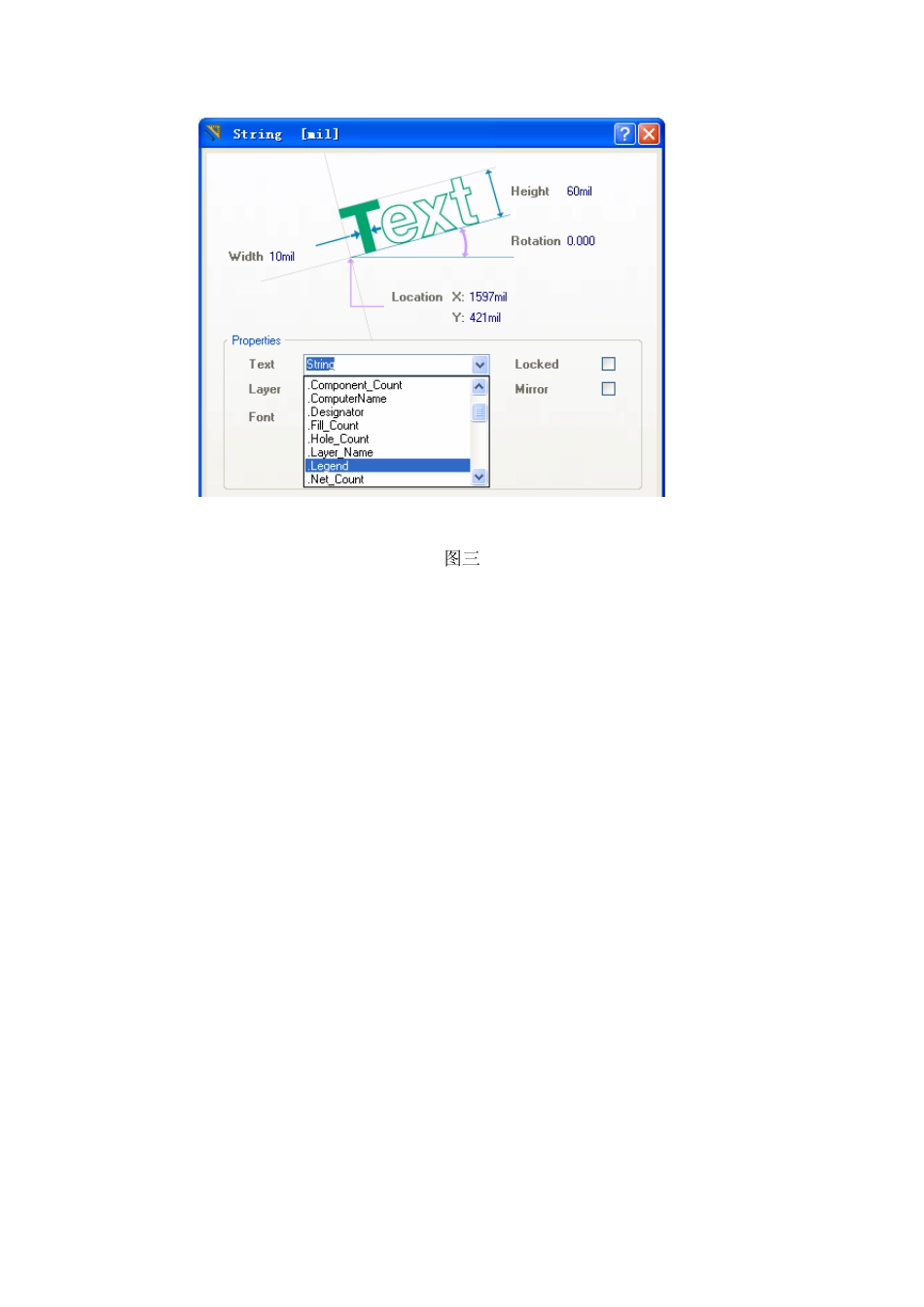

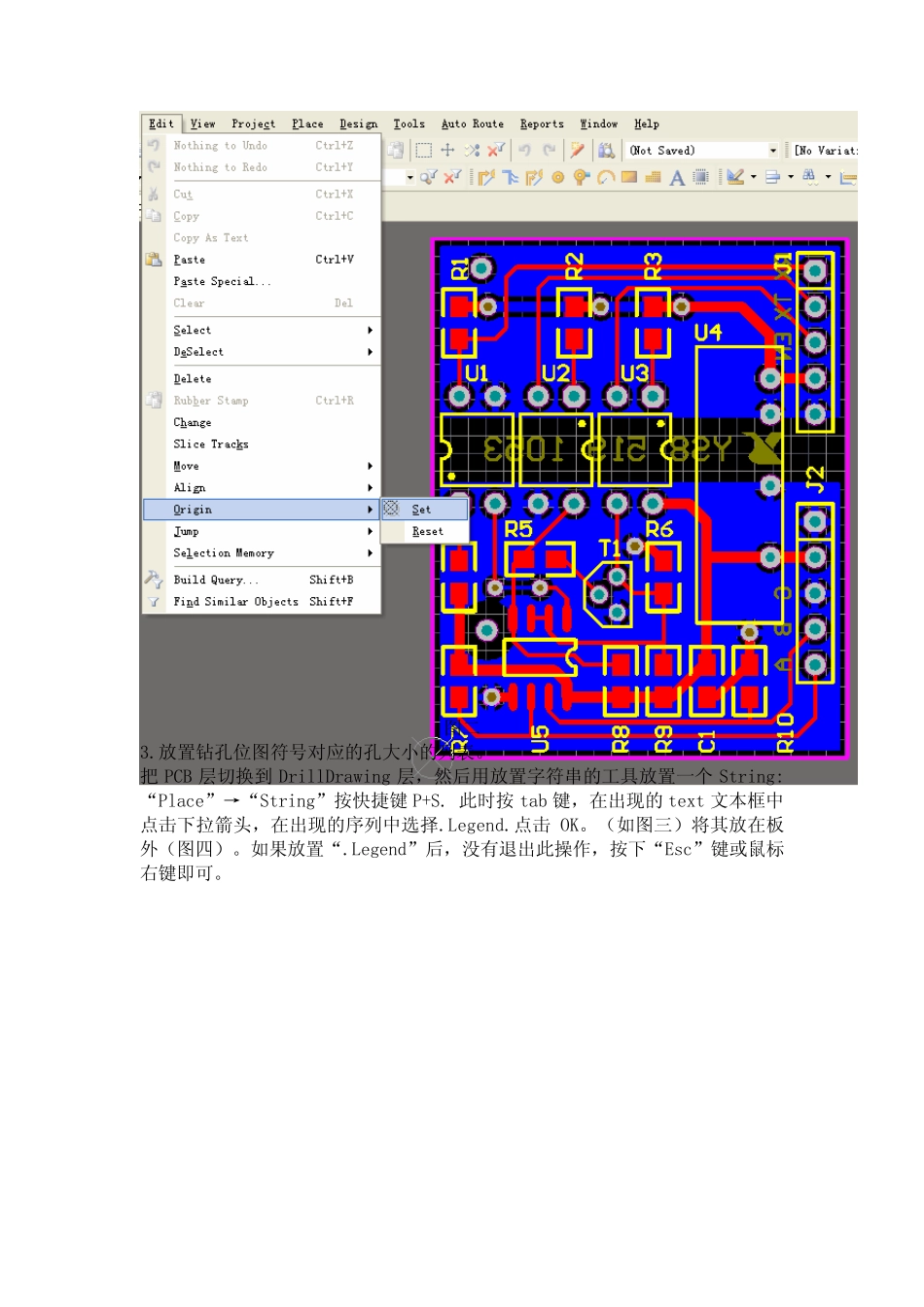

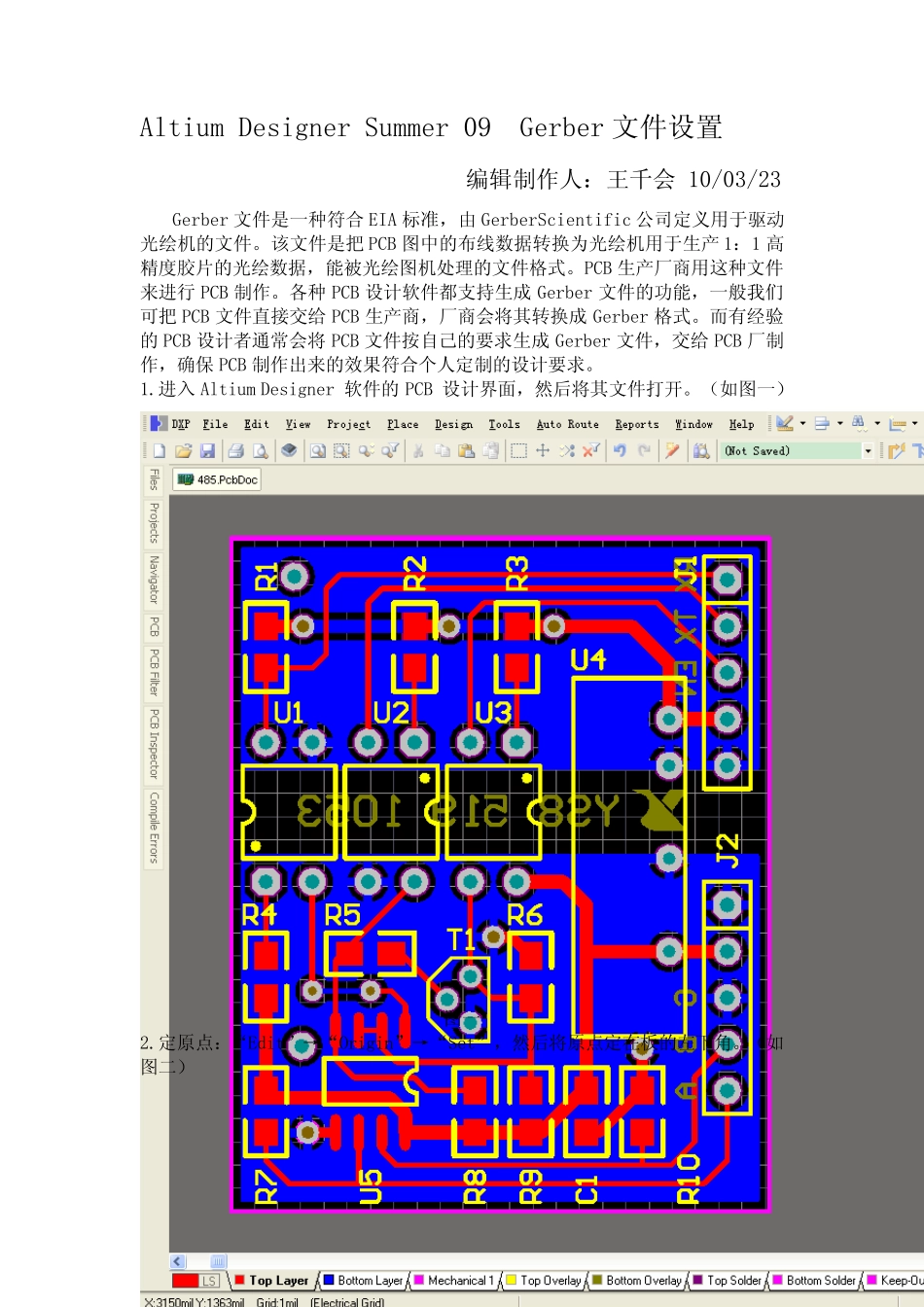

Altium Designer Summer 09 Gerber 文件设置 编辑制作人：王千会 10/03/23 Gerber 文件是一种符合EIA 标准，由GerberScientific 公司定义用于驱动光绘机的文件。该文件是把PCB 图中的布线数据转换为光绘机用于生产1：1 高精度胶片的光绘数据，能被光绘图机处理的文件格式。PCB 生产厂商用这种文件来进行PCB 制作。各种PCB 设计软件都支持生成Gerber 文件的功能，一般我们可把PCB 文件直接交给PCB 生产商，厂商会将其转换成Gerber 格式。而有经验的PCB 设计者通常会将PCB 文件按自己的要求生成Gerber 文件，交给PCB 厂制作，确保PCB 制作出来的效果符合个人定制的设计要求。 1.进入Altium Designer 软件的PCB 设计界面，然后将其文件打开。（如图一） 图一 2.定原点：“Edit”→“Origin”→“Set”，然后将原点定在板的左下角。（如图二） 图二 3.放置钻孔位图符号对应的孔大小的列表。 把PCB 层切换到DrillDrawing 层，然后用放置字符串的工具放置一个String: “Place”→“String”按快捷键 P+S. 此时按 tab 键，在出现的text 文本框中点击下拉箭头，在出现的序列中选择.Legend.点击 OK。（如图三）将其放在板外（图四）。如果放置“.Legend”后，没有退出此操作，按下“Esc”键或鼠标右键即可。 图三 图四 按快捷键L，切换到View Options，如果用户误该动了系统默认设置，勾选了Convert SpecialString 转换特殊字符串选项（如图五）字符串就会显示（如图六）所示；但这并不影响钻孔视图列表的生成。 图五 图六 放置钻孔位图符号一定要放在“DrillDrawing”层，尽量放在PCB 的右下角，因为在导入 CAM350 里面的时候钻孔列表是从左下方起始向右上方拓展的。（如图七） 图七 4.转Gerber：在PCB 编辑器的主菜单中选择“File”→“Fabrication Output” → Gerber Files 命令（如图八）。弹出新窗口“Gerber Setup”（如图九）。 图八 General（一般）设置页：（如图九） 用于指定输出 Gerber 文件中使用的单位（Units）和格式（Format）。单位可以是公制（Millimeters）和英制（Inches）；格式栏中2：3，2:4，2:5 代表文件中使用的不同数据精度，其中2：3 表示数据含2 位整数3 位小数；相应的，另外两个分别表示数据中含有4 位和5 位小数。如2：4 表示0.1mil 的分辨率（1mil=1/1000 inch）。如果设计中对象放置的网格为1mil，你在输出Gerber 文件时应将格式设置小...
