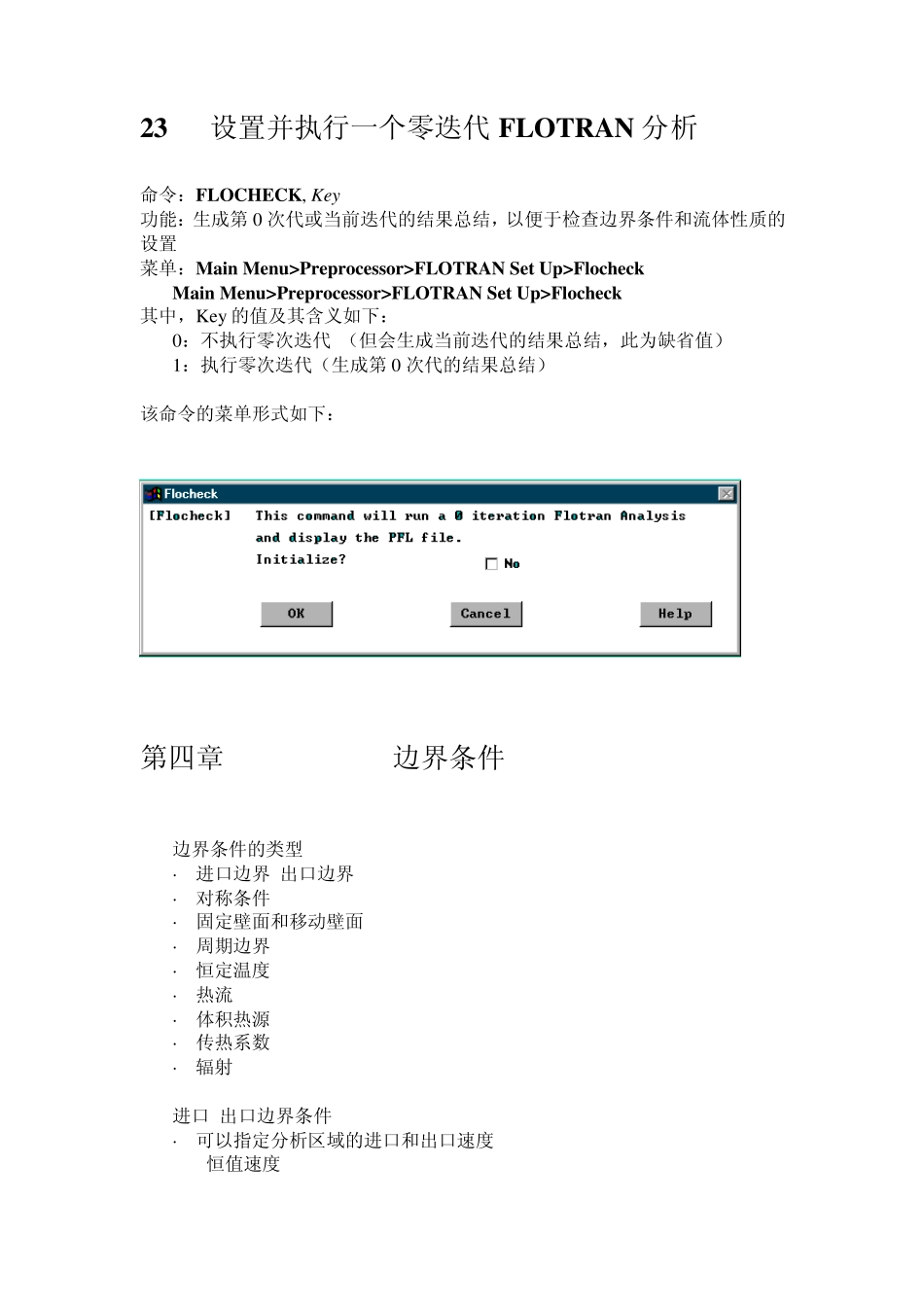

23 设置并执行一个零迭代 FLOTRAN 分析 命令：FLOCHECK, Key 功能：生成第 0 次代或当前迭代的结果总结，以便于检查边界条件和流体性质的设置 菜单：Main Menu >Preprocessor>FLOTRAN Set Up>Flocheck Main Menu >Preprocessor>FLOTRAN Set Up>Flocheck 其中，Key 的值及其含义如下： 0：不执行零次迭代 （但会生成当前迭代的结果总结，此为缺省值） 1：执行零次迭代（生成第 0 次代的结果总结） 该命令的菜单形式如下： 第四章 FLOTRAN边界条件 1 边界条件的类型 · 进口边界/出口边界 · 对称条件 · 固定壁面和移动壁面 · 周期边界 · 恒定温度 · 热流 · 体积热源 · 传热系数 · 辐射 2 进口/出口边界条件 · 可以指定分析区域的进口和出口速度 恒值速度 用宏定义的非恒值速度 · 可以沿边界指定压力条件 流体或进或出 局部压力边界条件通常来自于显著的几何变化 · 湍流边界条件 指定所需选项 若无定义，FLOTRAN将使用缺省值 ３ 对称边界条件 · 表示对称面或轴对称的中心轴 · 假定流场特性为对称 · 对称边界法向上的速度分量为零 · 防止通过边界的质量或热传输 · 对称边界必须以总体坐标轴来进行指定 ４ 固定壁面 · 施加无滑移边界条件 所有速度分量都设为零 · 湍流模型的边界条件是自动施加的 壁面律、壁面Log律 · 若壁面未定义热边界条件，则以绝热对待 · 无须定义压力条件 垂直于壁面的压力梯度为零 ５ 移动壁面 · 移动壁面－稳态条件 分析区域在分析过程中不能改变 · 壁面将“拖拉”流体或随流体一起移动 · 垂直于壁面的速度分量为零 · 定义与壁面相切的速度为壁面速度 · 设置标志以使FLOTRAN知道该壁面不是一个流场的进口 标志为：将湍流动能设为-1 ６ 内流 · 由壁面、对称面、进出口边界包围起来的流场为内流 · 可以没有进出口边界 · 可以有未定义边界，但可能会不稳定 ７ 外流 · 流场边界必须远离流场中的固体区域 · 通常，在流场边界的后半段施加零相对压力边界条件 · 对于超音素问题，通常在流场边界的前半段定义压力和速度边界条件而在后半 段不定义任何边界条件 · 一定要确定任何激波都不能延伸到有确定值的边界上，如果发生这种情况，则 应将该边界上的边界条件值去掉 · 有时可在整个外边界上定义速度边界条件 · 流场边界与流场中固体区域之间的距离应为该固体区域尺...
