ansysworkbench培训课件八(实例操作)

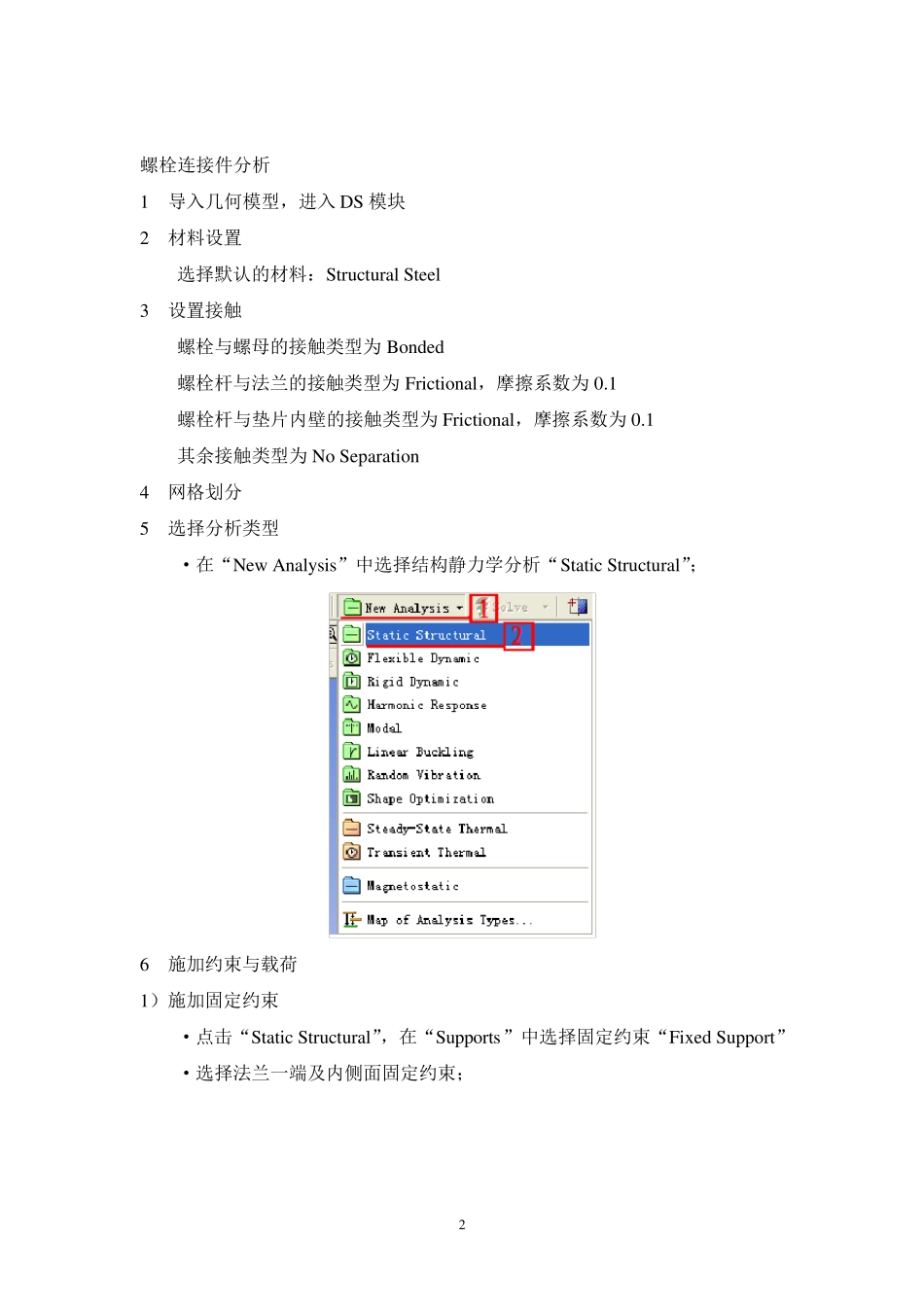

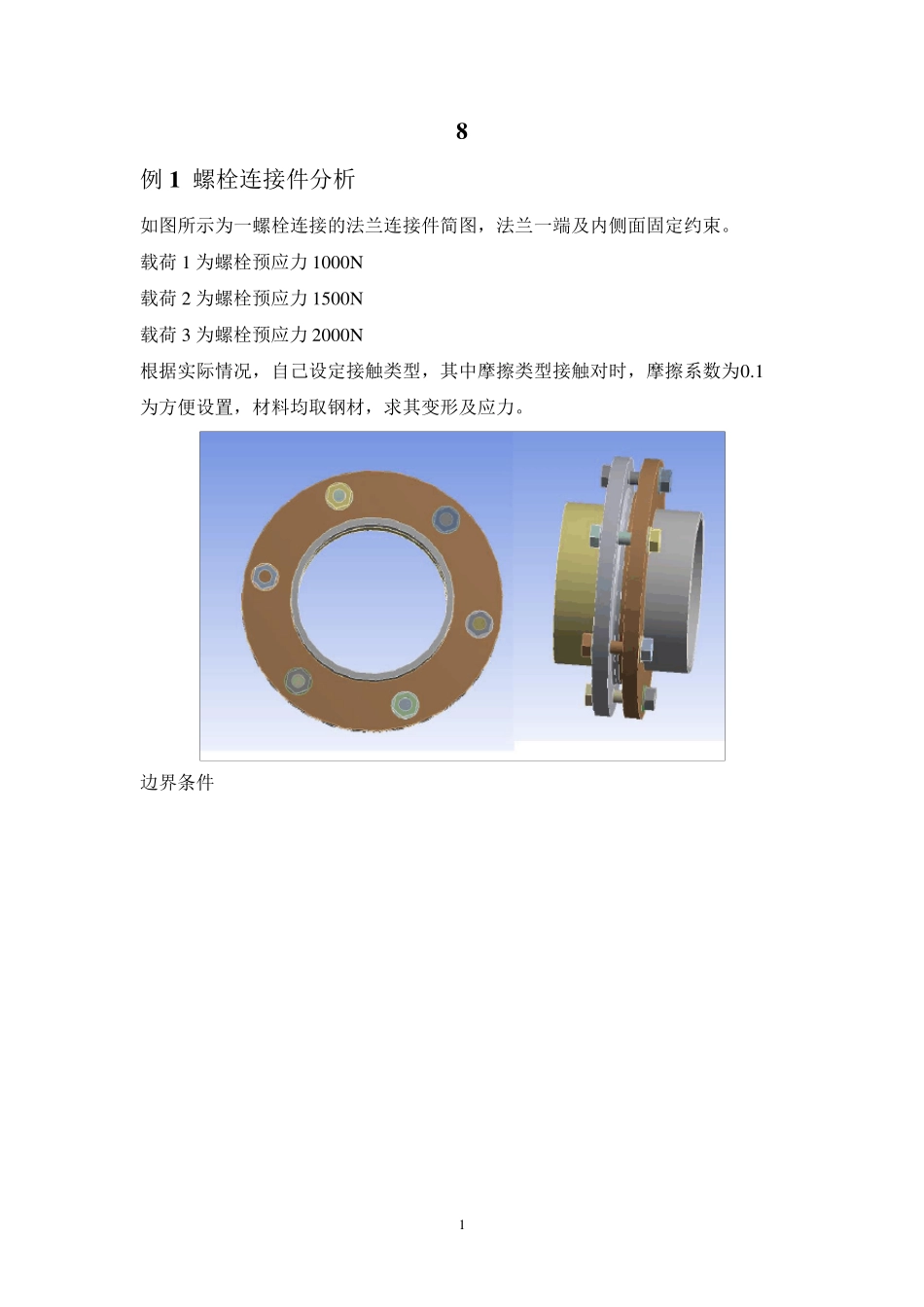

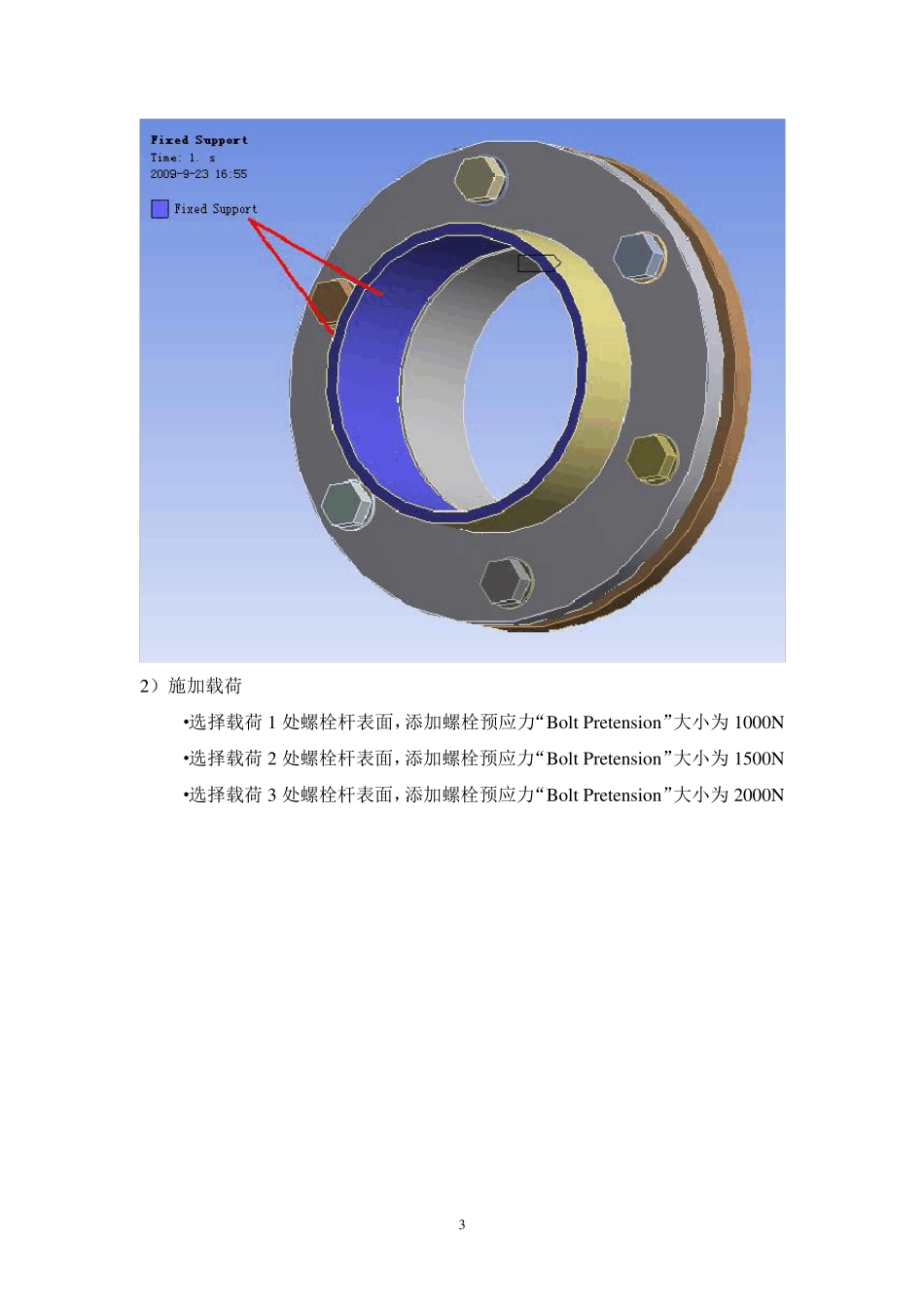

1 8 例1 螺栓连接件分析 如图所示为一螺栓连接的法兰连接件简图，法兰一端及内侧面固定约束。 载荷 1 为螺栓预应力 1000N 载荷 2 为螺栓预应力 1500N 载荷 3 为螺栓预应力 2000N 根据实际情况，自己设定接触类型，其中摩擦类型接触对时，摩擦系数为0.1 为方便设置，材料均取钢材，求其变形及应力。 边界条件 2 螺栓连接件分析 1 导入几何模型，进入DS 模块 2 材料设置 选择默认的材料：Structural Steel 3 设置接触 螺栓与螺母的接触类型为Bonded 螺栓杆与法兰的接触类型为Frictional，摩擦系数为0.1 螺栓杆与垫片内壁的接触类型为Frictional，摩擦系数为0.1 其余接触类型为No Separation 4 网格划分 5 选择分析类型 ·在“New Analysis”中选择结构静力学分析“Static Structural”； 6 施加约束与载荷 1）施加固定约束 ·点击“Static Structural”，在“Supports”中选择固定约束“Fixed Support” ·选择法兰一端及内侧面固定约束； 3 2）施加载荷 ·选择载荷1 处螺栓杆表面，添加螺栓预应力“Bolt Pretension”大小为 1000N ·选择载荷2 处螺栓杆表面，添加螺栓预应力“Bolt Pretension”大小为 1500N ·选择载荷3 处螺栓杆表面，添加螺栓预应力“Bolt Pretension”大小为 2000N 4 5 设定求解类型 1）求解变形 ·点击“solu tion”，点击“Deformation”选择“Total”，求解变形 ·点击“Stress”，选择“Equ iv alent (Von-Mises)”，求解等效应力 6 单击“Solv e”求解 7 观察求解结果 ·点击“Total Deformation”查看变形 ·点击“Equ iv alent Stress”查看应力分布 例 2 卡紧散热片的不锈钢扣件受力分析 扣紧件是一个不锈钢的卡子，因为散热片同功率部件之间的接触力同最终的散热有很大关系，因此研究力的大小是很有意义的。 1. 导入几何模型，进入 DS 模块 5 2. 设置材料： 选用的不锈钢材料。 3. 划分网格 使用六面体划分 添加了一个 Size，大小为 0.4mm 6 4. 添加静力分析 5. 添加约束 将下部两个很窄的面设置为Fix ed。 6. 添加载荷 将扣件接触面设置为位移载荷。位移大小为0.25 毫米。 7 7. 设置求解类型 在Solu tion 里添加一个 Force Reaction（insert-probe-force reaction ） 在Force Reaction 的设置里， Location Method 设置为 Bou ndary Condition 设置为 Displacement 只研究...
