ansys和adams刚柔耦合详细步骤

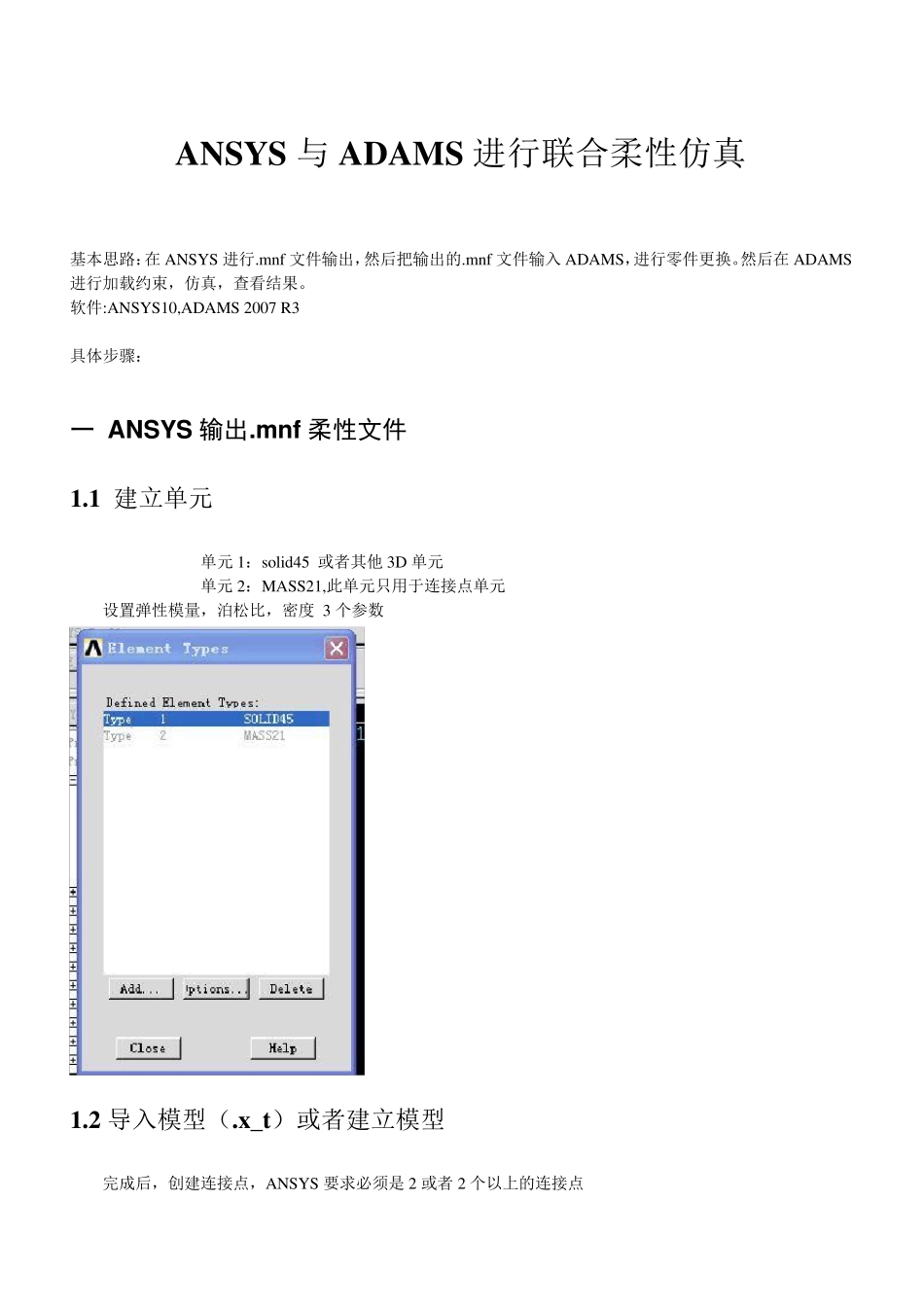

ansys和adams刚柔耦合详细步骤_第1页
1/25
ansys和adams刚柔耦合详细步骤_第2页
2/25

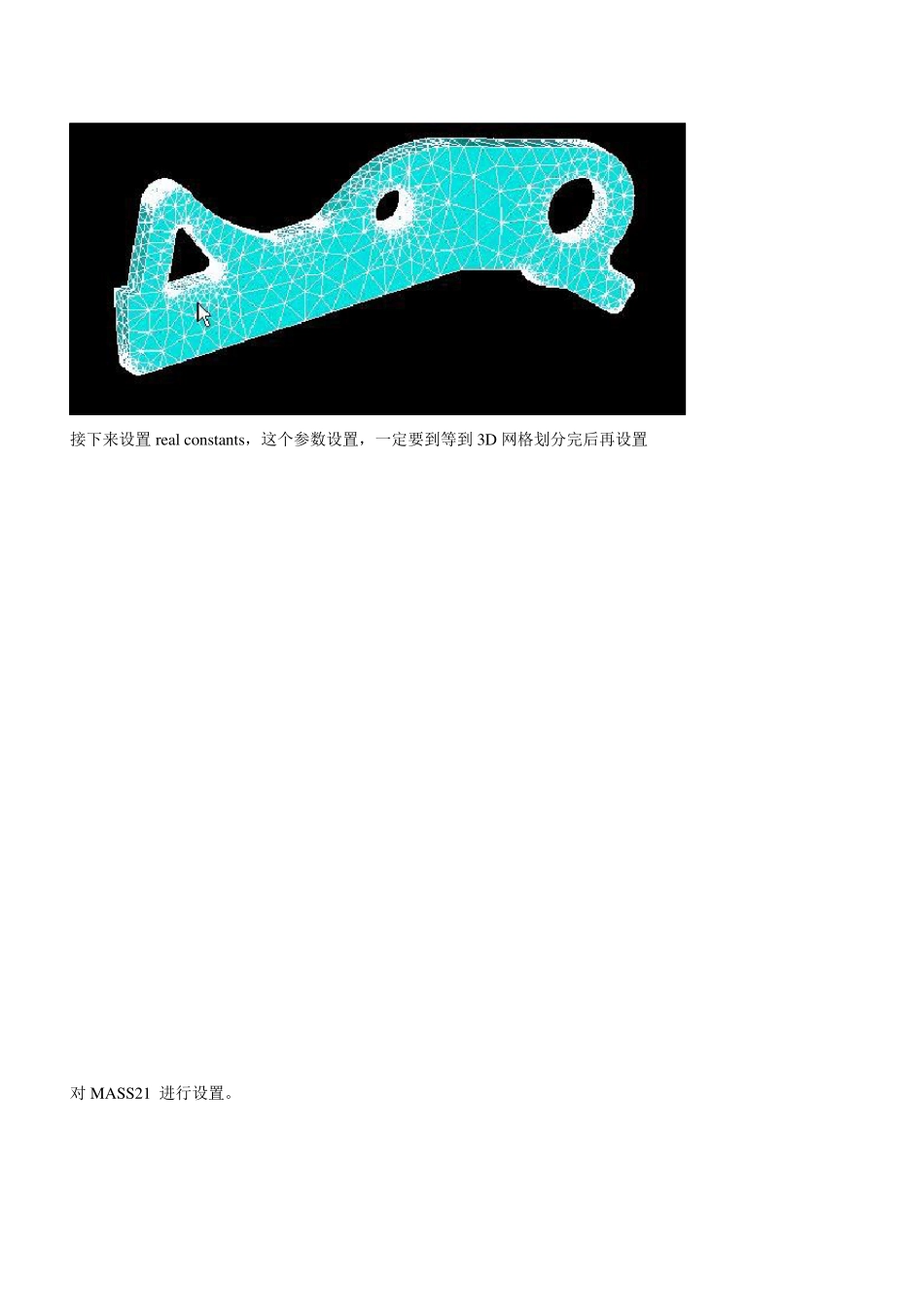

ansys和adams刚柔耦合详细步骤_第3页
3/25
ANSYS 与ADAMS 进行联合柔性仿真 基本思路:在ANSYS 进行.mnf 文件输出,然后把输出的.mnf 文件输入ADAMS,进行零件更换。然后在ADAMS进行加载约束,仿真,查看结果。 软件:ANSYS10,ADAMS 2007 R3 具体步骤: 一 ANSYS 输出.mnf 柔性文件 1.1 建立单元 单元 1:solid45 或者其他 3D 单元 单元 2:MASS21,此单元只用于连接点单元 设置弹性模量,泊松比,密度 3 个参数 1.2 导入模型(.x _t)或者建立模型 完成后,创建连接点,ANSYS 要求必须是 2 或者 2 个以上的连接点 创建连接点:如下图,在下面2 个圆柱孔的中心,注意是圆柱体的中心,不是某个面得中心,创建2 个key points。具体方法,看个人而定。 1 .3 划分单元 对体用 3D 单元划分,我选用 meshtool 方法 接下来设置real constants,这个参数设置,一定要到等到3D 网格划分完后再设置 对MASS21 进行设置。 Real constant Set No. 要大于2,下面的值要非常小。 然后对连接点,即 key points 进行单元划分:先设置 key points 属性,如下 然后划分单元,用 meshtool, 对 key points 划分单元,结果如下如下图 1 .4 建立刚性区域 刚性区域都是节点=连接节点+刚柔接触的面上所有节点 在ANSY S 里面,这一步,连接点为主节点,刚柔接触面上的所有节点为从节点 首先得按如下2 个图片进行主节点和从节点 节点组合。(或者用循环语句也行) 1.4.1 建立主节点component 选择1 个主节点,即连接节点。 接下来 Cname 命名就OK.componet就这样创建完毕。 按照此方法,对另外一个连接点,建立一个 componet。在这个例子里,命名为 m2. 1.4.2 建立从节点 componet 首先选中 2 个圆柱面。(对 1 个圆柱孔操作) 然后选择这2 个面上所有节点,操作如下: 点击O K ,就可以了。接下来 命名好,就完成从节点的componet 按照上述方法,对另外一个连接点和圆柱面上的节点,建立2 个componet 1.4.3 组装主节点和从节点component,形成1 个ASSEMBLY 按照这个方法,对另外一对主节点和从节点component进行组装。 1.4.4 建立刚性区域,首先选择上述建立的一个assemble 然后显示这个组件上所有的节点 如下图,显示了这个组装的所有节点。 接下来,设定刚性区域,这个操作都是针对 节点。而上面的所有操作,都是把节点提出来。 先选择 主节点,点击apply,然后点击Pick ALL,后面的都点击OK,...
