AOI设备的选购标准

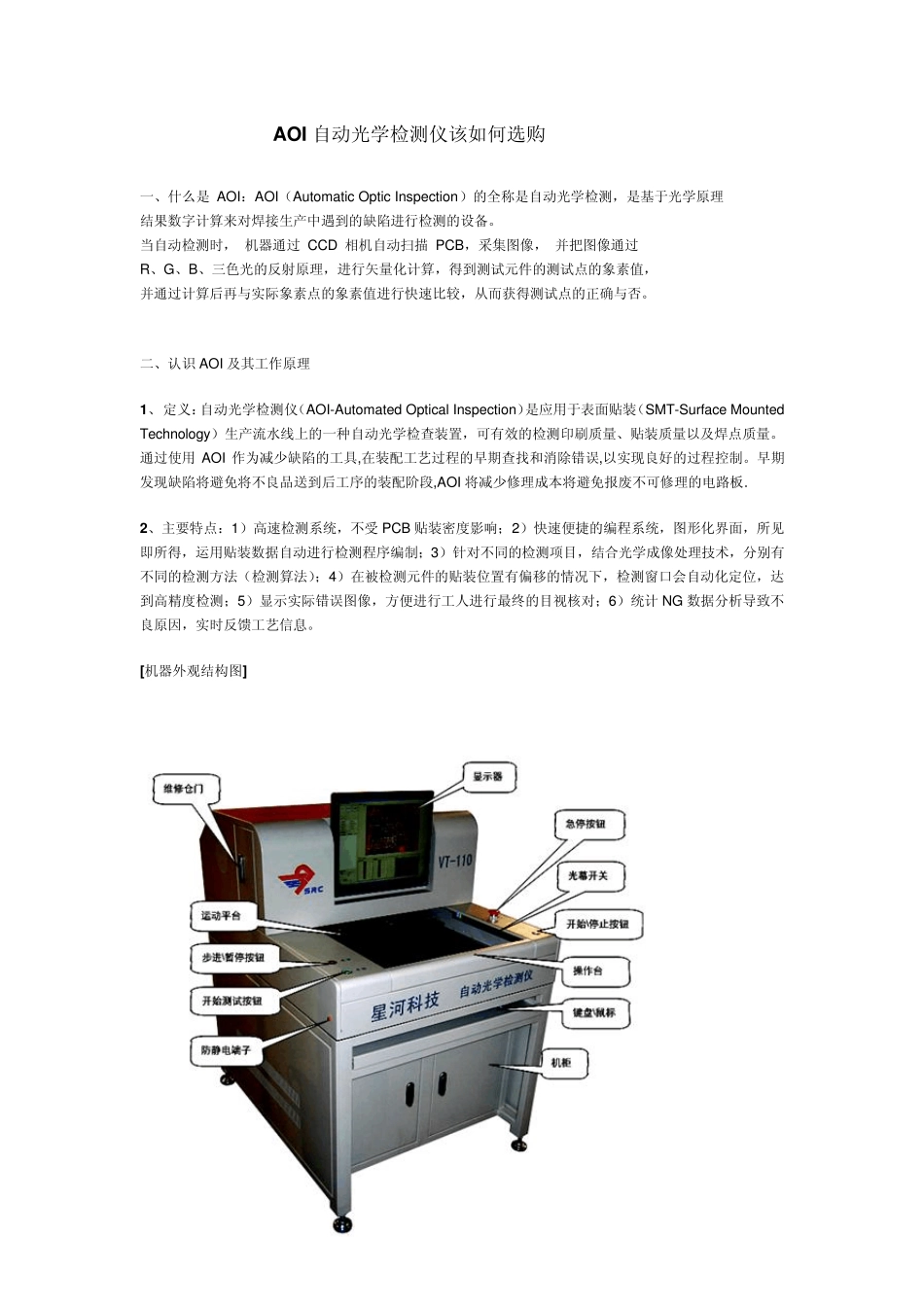

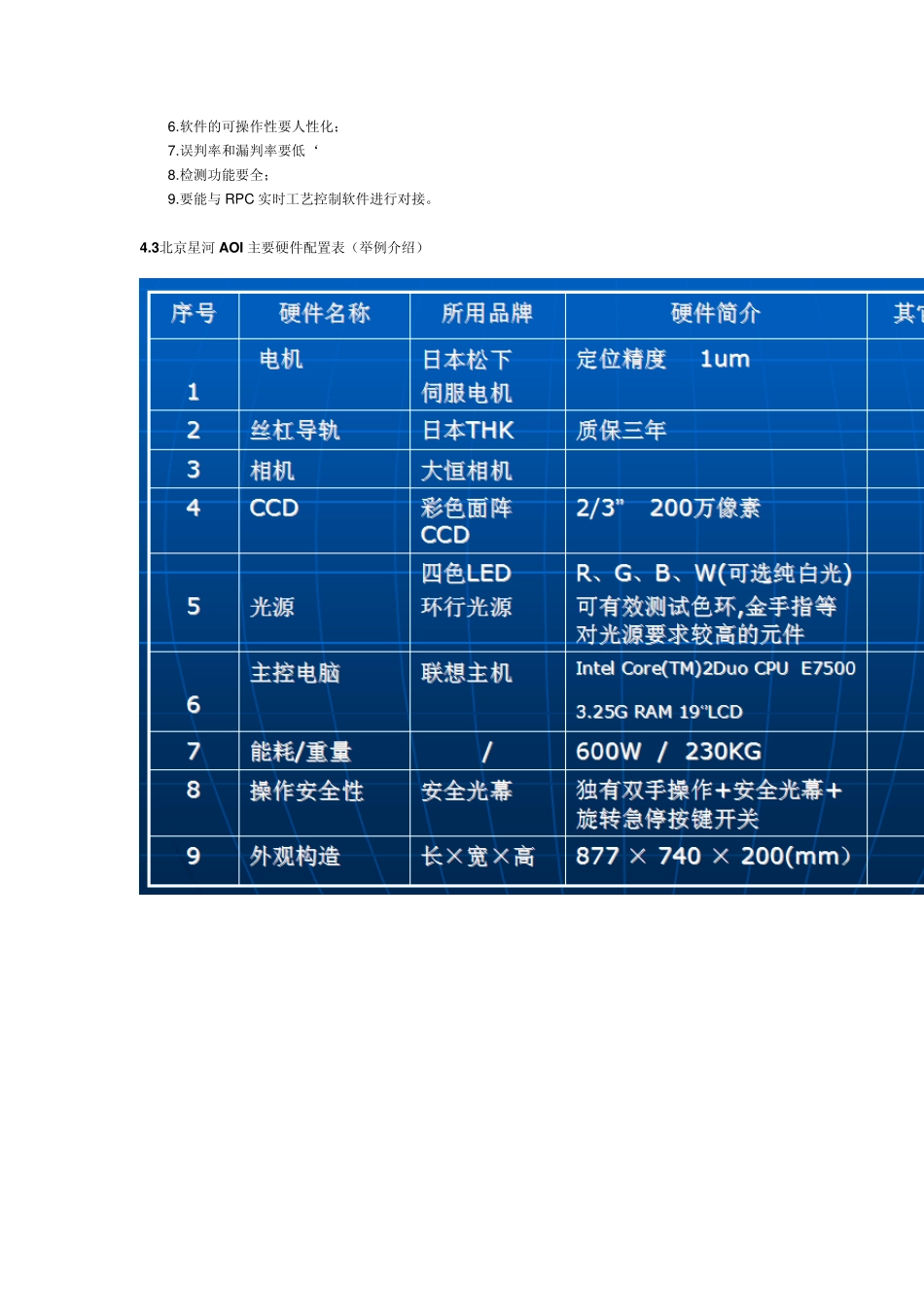

AOI 自动光学检测仪该如何选购 一、什么是 AOI：AOI（Automatic Optic Inspection）的全称是自动光学检测，是基于光学原理 结果数字计算来对焊接生产中遇到的缺陷进行检测的设备。 当自动检测时， 机器通过 CCD 相机自动扫描 PCB，采集图像， 并把图像通过 R、G、B、三色光的反射原理，进行矢量化计算，得到测试元件的测试点的象素值， 并通过计算后再与实际象素点的象素值进行快速比较，从而获得测试点的正确与否。 二、认识 AOI 及其工作原理 1、 定义：自动光学检测仪（AOI-Automated Optical Inspection）是应用于表面贴装（SMT-Surface Mounted Technology）生产流水线上的一种自动光学检查装置，可有效的检测印刷质量、贴装质量以及焊点质量。通过使用 AOI 作为减少缺陷的工具,在装配工艺过程的早期查找和消除错误,以实现良好的过程控制。早期发现缺陷将避免将不良品送到后工序的装配阶段,AOI 将减少修理成本将避免报废不可修理的电路板. 2、主要特点：1）高速检测系统，不受 PCB 贴装密度影响；2）快速便捷的编程系统，图形化界面，所见即所得，运用贴装数据自动进行检测程序编制；3）针对不同的检测项目，结合光学成像处理技术，分别有不同的检测方法（检测算法）；4）在被检测元件的贴装位置有偏移的情况下，检测窗口会自动化定位，达到高精度检测；5）显示实际错误图像，方便进行工人进行最终的目视核对；6）统计 NG 数据分析导致不良原因，实时反馈工艺信息。 [机器外观结构图] 三、AO I 工作原理：AO I 经过十几年的发展，技术水平仍处于高速发展阶段，如何实现最佳的检测效果，一直是各 AO I 厂商不断攻关的技术话题。目前国内市场上可见的 AO I 品牌众多，每种 AO I 各有所长；每个品牌的 AO I 优势主要体现都取决于其不同的创新核心软件算法，通常采用的软件算法有:模板比较、边缘检查、灰度模型、特征提取、固态建模、矢量分析、图形配对和傅里叶氏分析等，但尽管算法各异，AO I的运作原理基本相同。如图一所示： 四、AO I 的选择方法：4.1首先我们要了解 AO I 的组成 AO I 硬件主要包含八个方面，分别如下： 1.电机 2.导轨 3.丝杠 4.相机 5.CCD 6.光源 7.主控电脑 8. 外壳结构 4.2一台性价比较优的 AO I 必须具备以下几个条件： 1.相机要是真正的面阵数字相机（CCD），这种相机不需要图像采集卡； 2.光源最好是同轴碗状光源； 3.机械系统最好是伺服...
