APC北京普天网络机房制冷解决方案

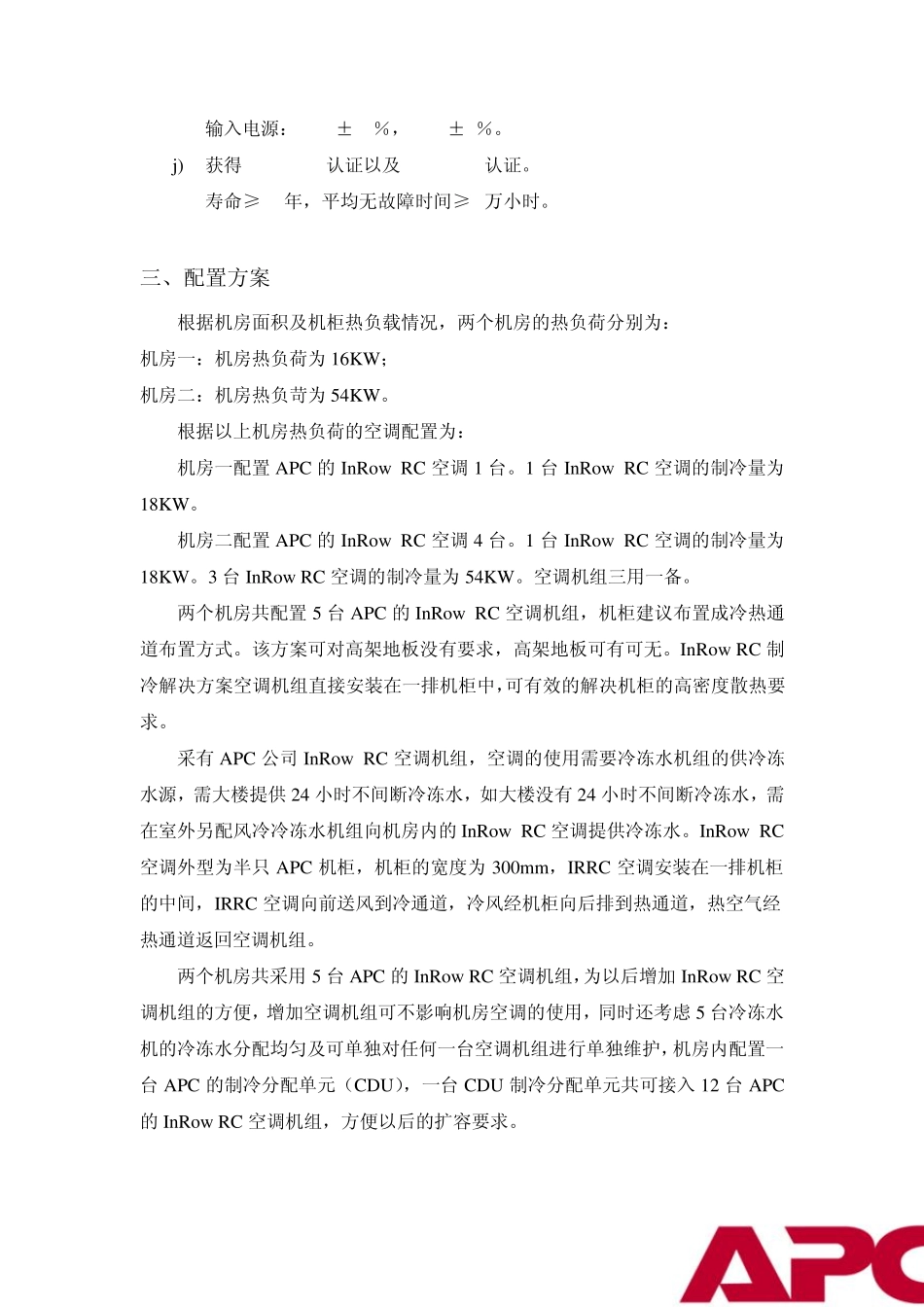

北京普天网络机房制冷解决方案 一、项目描述 北京普天网络机房两个机房，其中一机房面积约为52平方米，两套U PS，合计6只机柜，机柜配置为两排或一排；另一机房面积约为90平方米，U PS配置为40KVA，其中机柜数量约17只，机柜配置为三排或二排。机房提供24小时冷冻水，机房空调采用冷冻水机组。 二、热负荷估算 计算原则： 热源 发热量 1KW IT设备 1KW 显热负荷 照明 1m²地板面积产生40W显热负荷 新风 1m²地板面积产生30W显热负荷 1m²地板面积产生20W潜热负荷 人体 1名工作人员产生70W显热负荷 1名工作人员产生60W潜热负荷 配置原则： a) 自动化程度高、能够实现精确控制，温度精度控制在±1℃。 b) 采用模块化、结构化设计，容易扩展，且各模块都具有独立的制冷除湿功能。 c) 故障率低。 d) 显热比≥94%。 e) 单位时间的风循环次数大于 20次 f) 过滤效率>90％ g) 工作环境噪声≤68dB。 h) 维修方便，全正面维护。 i) 输入电源：380V±15％，50Hz±5％。 j) 获得 ISO 9001认证以及 IS014000认证。 k) 寿命≥10年，平均无故障时间≥5万小时。 三、配置方案 根据机房面积及机柜热负载情况，两个机房的热负荷分别为： 机房一：机房热负荷为 16KW； 机房二：机房热负苛为 54KW。 根据以上机房热负荷的空调配置为： 机房一配置 APC 的 InRow RC 空调 1 台。1 台 InRow RC 空调的制冷量为18KW。 机房二配置 APC 的 InRow RC 空调 4 台。1 台 InRow RC 空调的制冷量为18KW。3 台 InRow RC 空调的制冷量为 54KW。空调机组三用一备。 两个机房共配置 5 台 APC 的 InRow RC 空调机组，机柜建议布置成冷热通道布置方式。该方案可对高架地板没有要求，高架地板可有可无。InRow RC 制冷解决方案空调机组直接安装在一排机柜中，可有效的解决机柜的高密度散热要求。 采有 APC 公司 InRow RC 空调机组，空调的使用需要冷冻水机组的供冷冻水源，需大楼提供 24 小时不间断冷冻水，如大楼没有 24 小时不间断冷冻水，需在室外另配风冷冷冻水机组向机房内的 InRow RC 空调提供冷冻水。InRow RC空调外型为半只 APC 机柜，机柜的宽度为 300mm，IRRC 空调安装在一排机柜的中间，IRRC 空调向前送风到冷通道，冷风经机柜向后排到热通道，热空气经热通道返回空调机组。 两个机房共采用 5 台 APC 的 InRow RC 空调机组，为以后增加 InRow RC 空...
