API标准管道及法兰尺寸规格

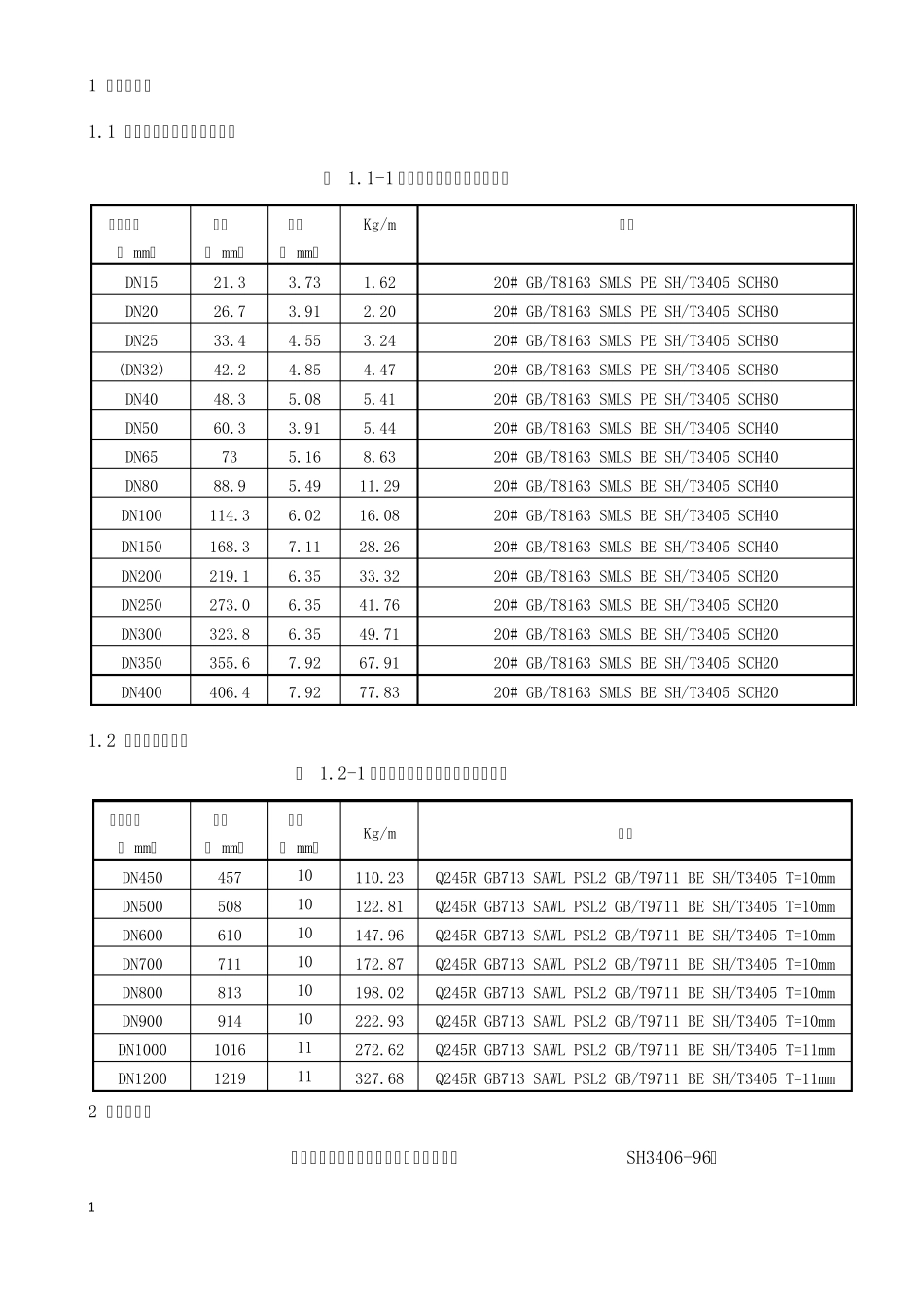

1 1 钢管规格表 1.1 输送流体用无缝钢管规格表 表 1.1-1 输送流体用无缝钢管规格表 公称直径（ mm） 外径（ mm） 壁厚（ mm） Kg/m 规格 DN15 21.3 3.73 1.62 20# GB/T8163 SMLS PE SH/T3405 SCH80 DN20 26.7 3.91 2.20 20# GB/T8163 SMLS PE SH/T3405 SCH80 DN25 33.4 4.55 3.24 20# GB/T8163 SMLS PE SH/T3405 SCH80 (DN32) 42.2 4.85 4.47 20# GB/T8163 SMLS PE SH/T3405 SCH80 DN40 48.3 5.08 5.41 20# GB/T8163 SMLS PE SH/T3405 SCH80 DN50 60.3 3.91 5.44 20# GB/T8163 SMLS BE SH/T3405 SCH40 DN65 73 5.16 8.63 20# GB/T8163 SMLS BE SH/T3405 SCH40 DN80 88.9 5.49 11.29 20# GB/T8163 SMLS BE SH/T3405 SCH40 DN100 114.3 6.02 16.08 20# GB/T8163 SMLS BE SH/T3405 SCH40 DN150 168.3 7.11 28.26 20# GB/T8163 SMLS BE SH/T3405 SCH40 DN200 219.1 6.35 33.32 20# GB/T8163 SMLS BE SH/T3405 SCH20 DN250 273.0 6.35 41.76 20# GB/T8163 SMLS BE SH/T3405 SCH20 DN300 323.8 6.35 49.71 20# GB/T8163 SMLS BE SH/T3405 SCH20 DN350 355.6 7.92 67.91 20# GB/T8163 SMLS BE SH/T3405 SCH20 DN400 406.4 7.92 77.83 20# GB/T8163 SMLS BE SH/T3405 SCH20 1.2 焊接钢管规格表 表 1.2-1 输送流体用直缝埋弧焊钢管规格表 公称直径（ mm） 外径（ mm） 壁厚（ mm） Kg/m 规格 DN450 457 10 110.23 Q245R GB713 SAWL PSL2 GB/T9711 BE SH/T3405 T=10mm DN500 508 10 122.81 Q245R GB713 SAWL PSL2 GB/T9711 BE SH/T3405 T=10mm DN600 610 10 147.96 Q245R GB713 SAWL PSL2 GB/T9711 BE SH/T3405 T=10mm DN700 711 10 172.87 Q245R GB713 SAWL PSL2 GB/T9711 BE SH/T3405 T=10mm DN800 813 10 198.02 Q245R GB713 SAWL PSL2 GB/T9711 BE SH/T3405 T=10mm DN900 914 10 222.93 Q245R GB713 SAWL PSL2 GB/T9711 BE SH/T3405 T=10mm DN1000 1016 11 272.62 Q245R GB713 SAWL PSL2 GB/T9711 BE SH/T3405 T=11mm DN1200 1219 11 327.68 Q245R GB713 SAWL PSL2 GB/T9711 BE SH/T3405 T=11mm 2 法兰规格表 法兰与碳素钢及低合金钢接管连接尺寸（SH3406-9...
