arcgis中用ETL工具删除重复线

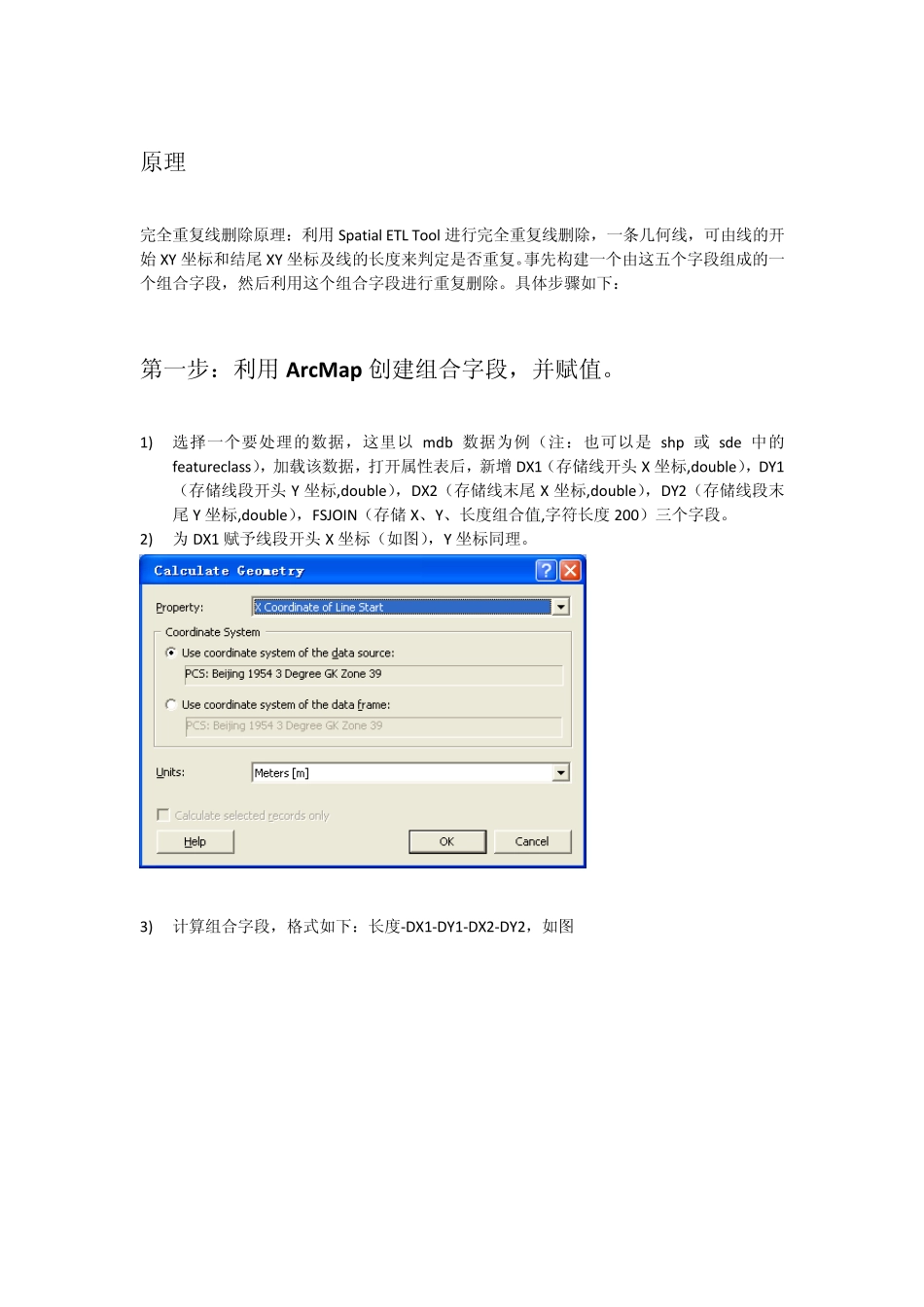

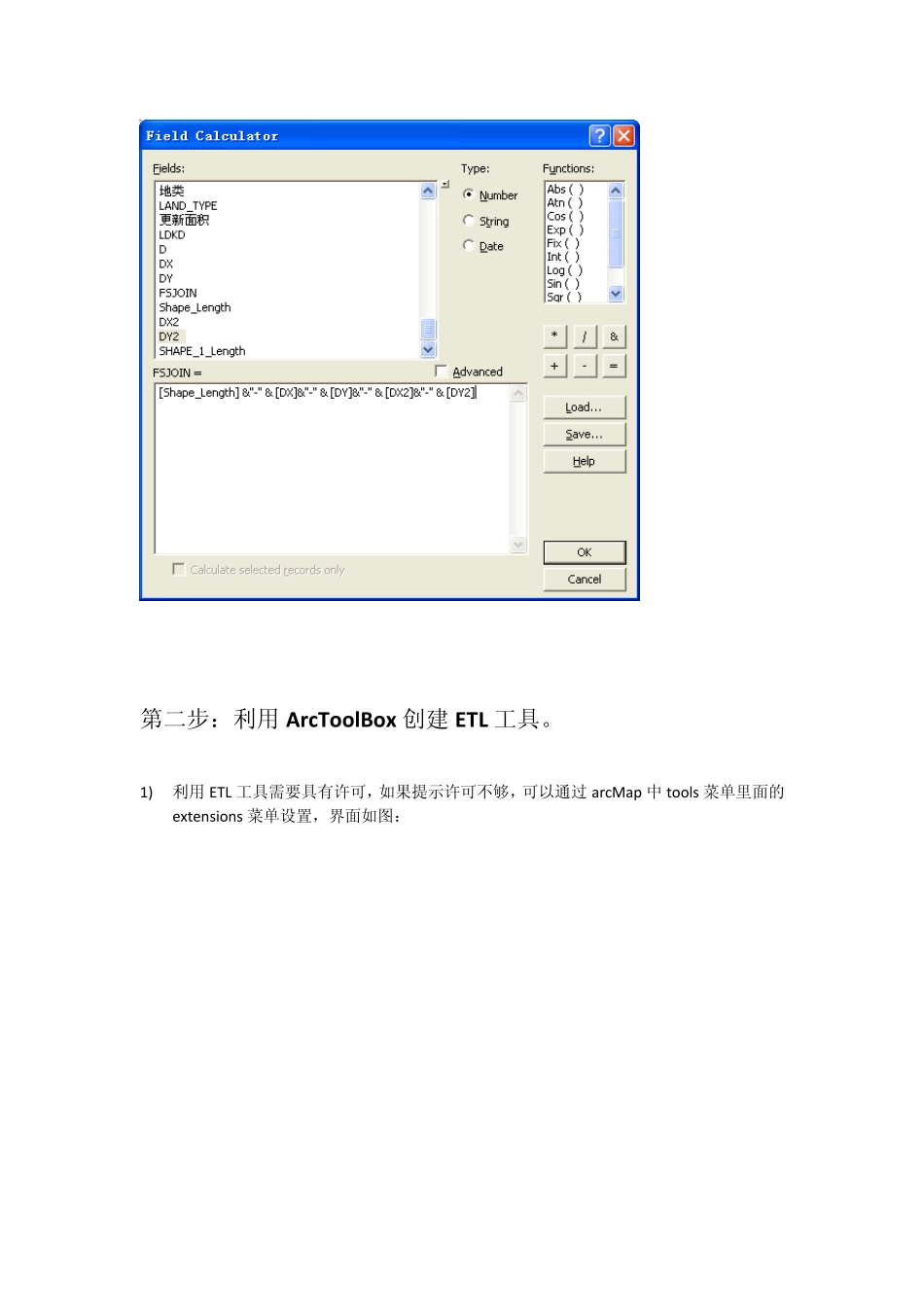

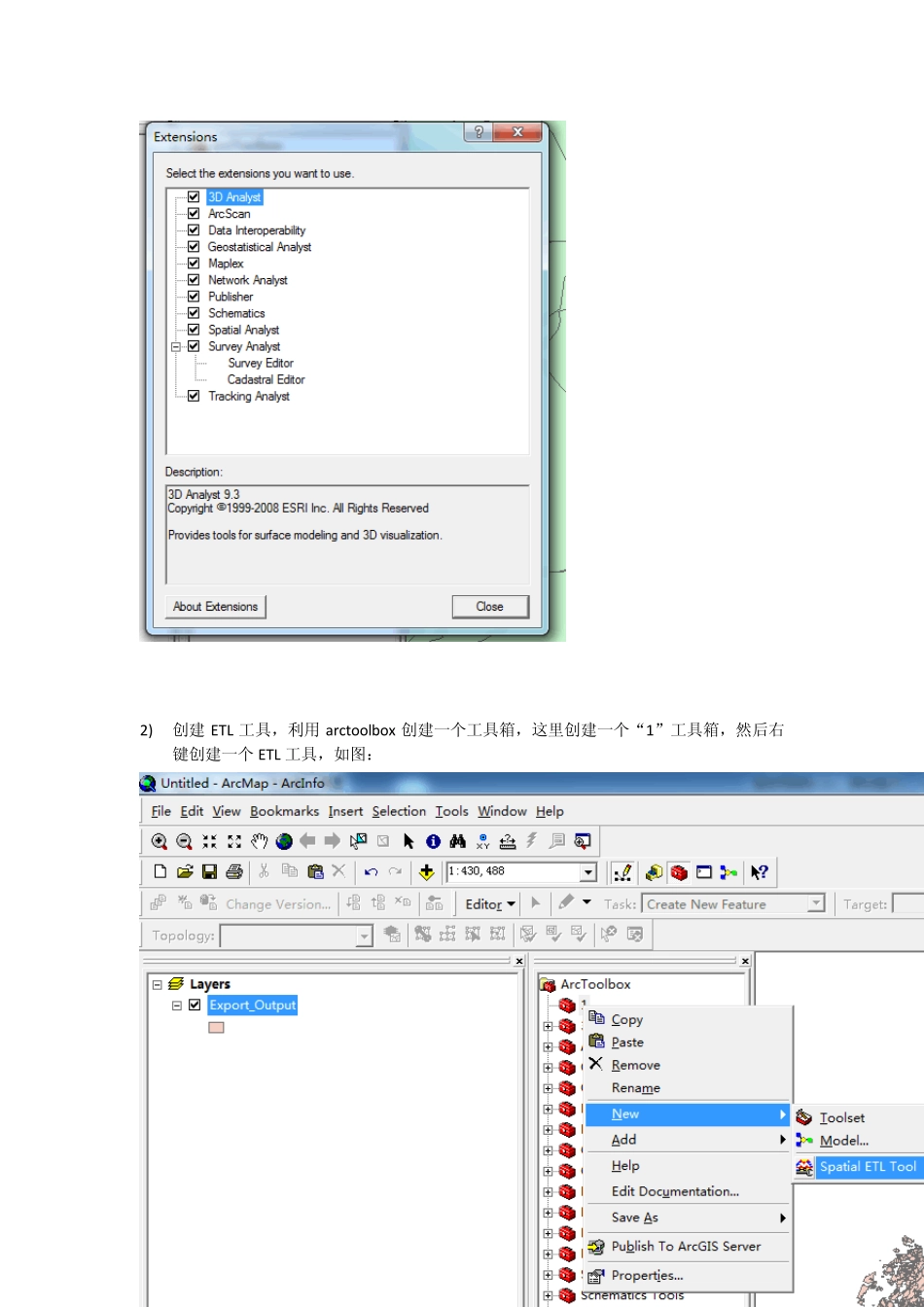

原理 完全重复线删除原理：利用Spatial ETL Tool 进行完全重复线删除，一条几何线，可由线的开始XY 坐标和结尾XY 坐标及线的长度来判定是否重复。事先构建一个由这五个字段组成的一个组合字段，然后利用这个组合字段进行重复删除。具体步骤如下： 第一步：利用ArcMap 创建组合字段，并赋值。 1) 选择一个要处理的数据，这里以mdb 数据为例（注：也可以是shp 或sde 中的featu reclass），加载该数据，打开属性表后，新增DX1（存储线开头X 坐标,dou ble），DY1（存储线段开头Y 坐标,dou ble），DX2（存储线末尾X 坐标,dou ble），DY2（存储线段末尾Y 坐标,dou ble），FSJOIN（存储X、Y、长度组合值,字符长度200）三个字段。 2) 为DX1 赋予线段开头X 坐标（如图），Y 坐标同理。 3) 计算组合字段，格式如下：长度-DX1-DY1-DX2-DY2，如图 第二步：利用ArcToolBox 创建ETL 工具。 1) 利用ETL 工具需要具有许可，如果提示许可不够，可以通过 arcMap 中 tools 菜单里面的extensions 菜单设置，界面如图： 2) 创建ETL 工具，利用arctoolbox 创建一个工具箱，这里创建一个“1”工具箱，然后右键创建一个ETL 工具，如图： 3) 按照向导，先设置原数据格式，这里以MDB 为例。 也可以设置shp 或其他 照向导下一步设置数据源。 4) 下一步，设置目标数据格式 5) 按照默认下一步，直到完成，弹出 Spatial ETL Tool 设计界面。 第三步，设计ETL 工具 1) 展开左侧All 文件夹，选择DuplicateRemover 方法，双击设计界面变成下图所示。 2) 通过鼠标操作，创建由 source types 到 dupl 新方法的连接和由 dupl 新方法连接到destination types，并双击source types 到 destination types 的连接，删除其连接，如下图所示。 其结果如下： 3) 设置参数，单击dupl 后面的红叹号，弹出设置窗口，设置key Attribute 为组合字段FSJOIN 第三步，运行ETL 工具，处理数据。 1) 单机绿色运行按钮，弹出对话框，设置输出数据的位置，开始输出。 2) 开始输出，输出日志，输出完毕后，在输出目录下可以看到与原数据相同名字的数据，完全重叠处理完毕。 备注：上述操作在arcgis9.3 中进行，不同的版本可能会有所不同。
