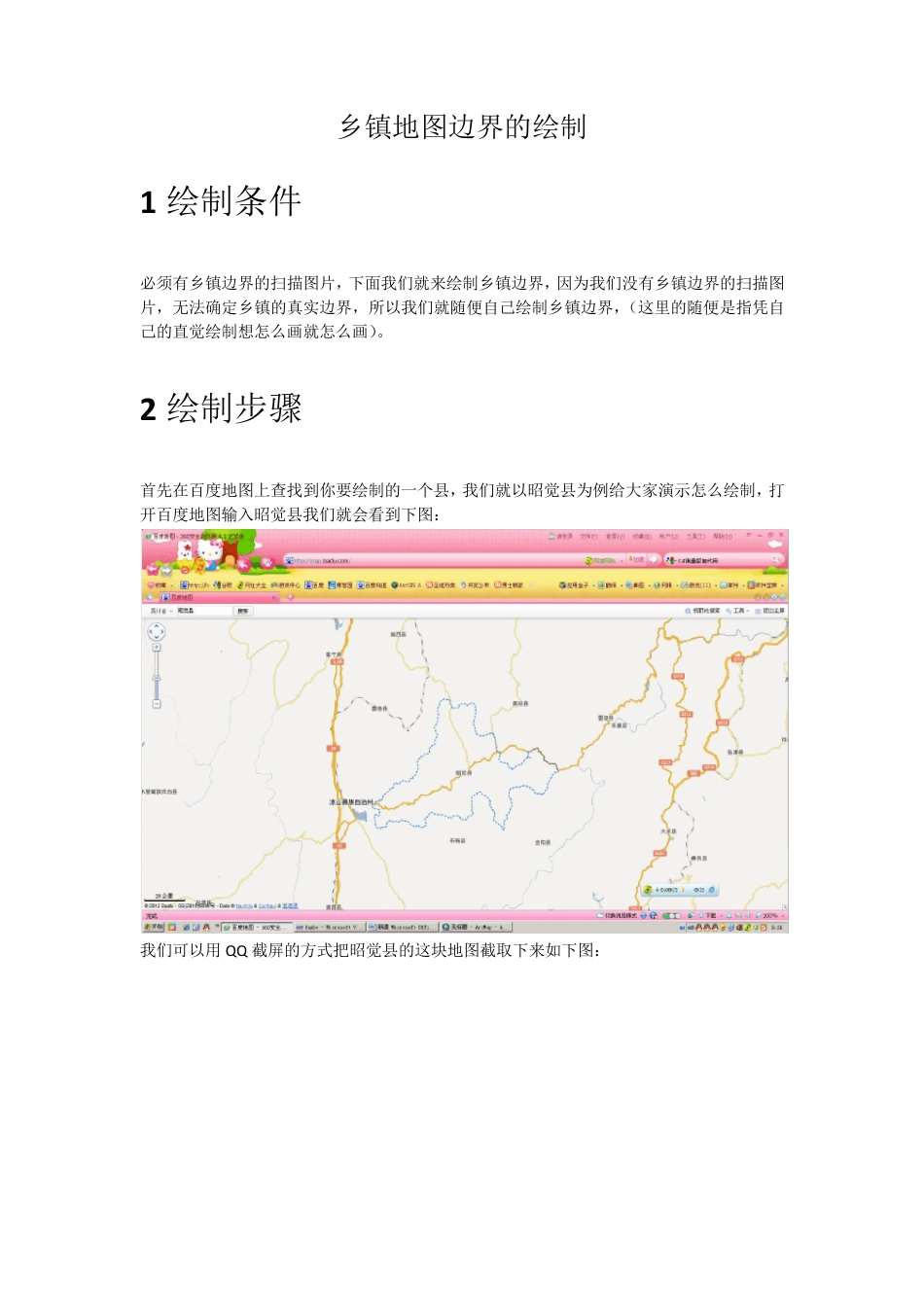

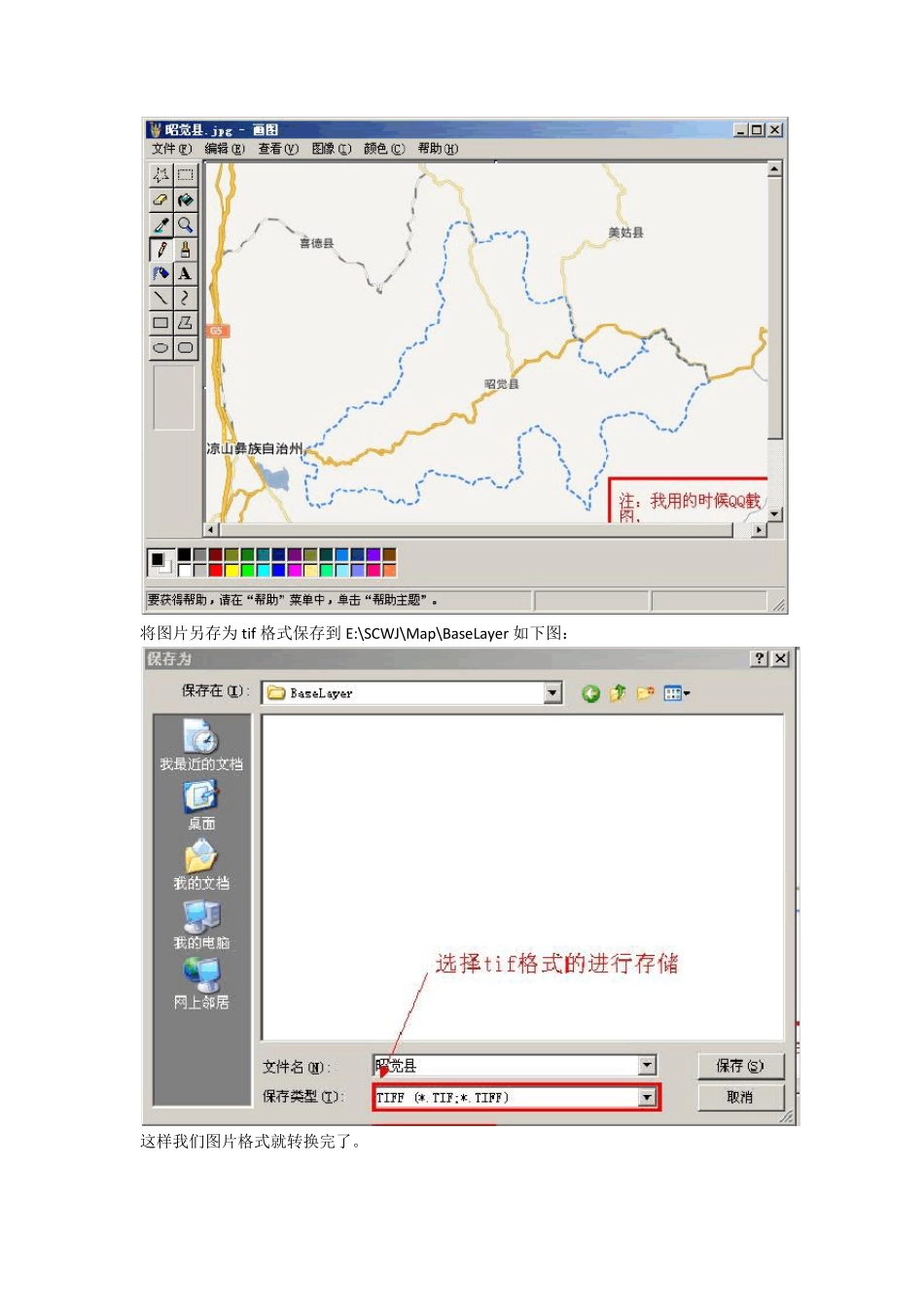

乡镇地图边界的绘制 1 绘制条件 必须有乡镇边界的扫描图片,下面我们就来绘制乡镇边界,因为我们没有乡镇边界的扫描图片,无法确定乡镇的真实边界,所以我们就随便自己绘制乡镇边界,(这里的随便是指凭自己的直觉绘制想怎么画就怎么画)。 2 绘制步骤 首先在百度地图上查找到你要绘制的一个县,我们就以昭觉县为例给大家演示怎么绘制,打开百度地图输入昭觉县我们就会看到下图: 我们可以用 Q Q 截屏的方式把昭觉县的这块地图截取下来如下图: 将截取下来的图片保存在 E:\SCWJ\Map\BaseLayer(当然这里的位置可以由你自己定),接下来我们要做的就是把保存下来的图片转换为 tif 格式,这可以在计算机自带的画图程序中实现(也可以用 PS 或其他转换图片格式的工具进行转换)用画图程序转换如下图: 将图片另存为tif 格式保存到E:\SCWJ\Map\BaseLayer 如下图: 这样我们图片格式就转换完了。 3将昭觉县tif格式图片与四川省地图进行配准 1 加载地图 首先打开Arcmap 加载昭觉县tif 格式的图片和四川省地图: 添加昭觉县图片到Arcmap 中,右击图层选择添加数据,找到E:\SCWJ\Map\BaseLayer 选择昭觉县和四川省点击添加,如下图: 我们就会看到下图: 昭觉县与四川身地图就添加完成了。 2 配准地图 首先添加控制点, 在 Arcmap 工具栏点击: 然后在昭觉县的的边框轮廓(也就是蓝色的的虚线上添加控制点)如下如: 再缩放至四川省地图在省地图上查找到昭觉县的同样位置,也就是添加控制点的的位置,右击四川省选择打开属性表如下图: 我们会看到: 关闭按属性擦找和表窗口我们会在Arcmap 中看到昭觉县以成蓝色高亮显示出来了如下图: 然后再缩放至到昭觉县的图层中,添加第二个控制点,以此添加第三个第四个(注:控制点越多越精确)我添加了三个控制点效果如下图基本上跟原图很吻合: 然后点击地理配准选择更新地理配准在此配准地图就完成了。 3 绘制乡镇边界 首先在四川省地图中提取昭觉县并保存为图层加载在Arcmap 中如下图: 我们会看到: 再右点击四川省选择数据——导出数据取名为昭觉县如下图: 下面就是开始编辑如下图: 选择切面工具如下图: 我们就可以开始绘制了,我们首先绘制第一个镇取名字为发财真如下图: 然后再右击昭觉县打开属性表录入数据,取名字为发财镇如下图: 现在绘制第二个乡镇,取名为旺旺镇如下图: 录入数据: 在停止编辑点击保存如下图: 依次绘制其他乡镇即可。 然后导出昭觉县数据,在 Arcmap 中打开效果如下图:
