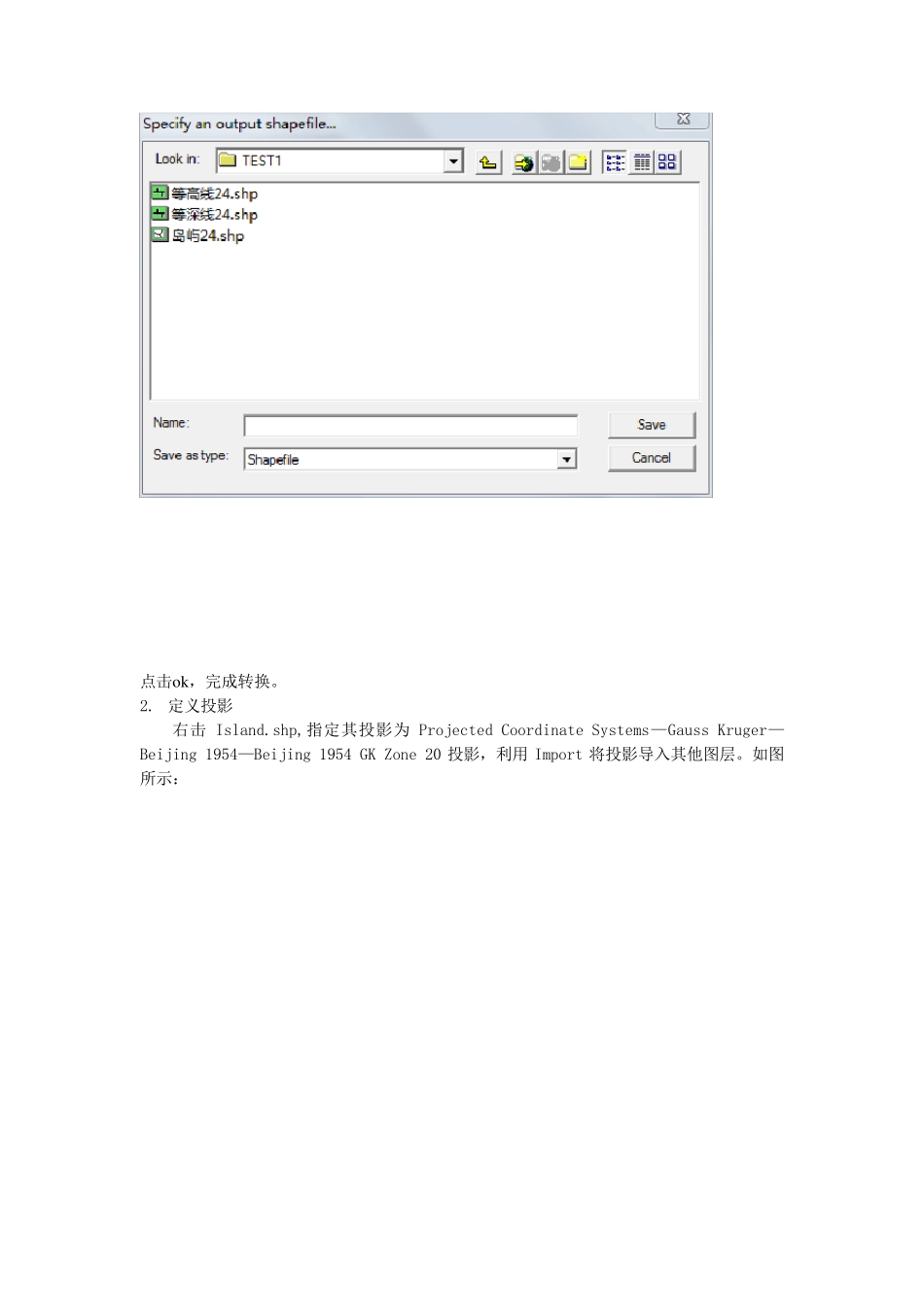

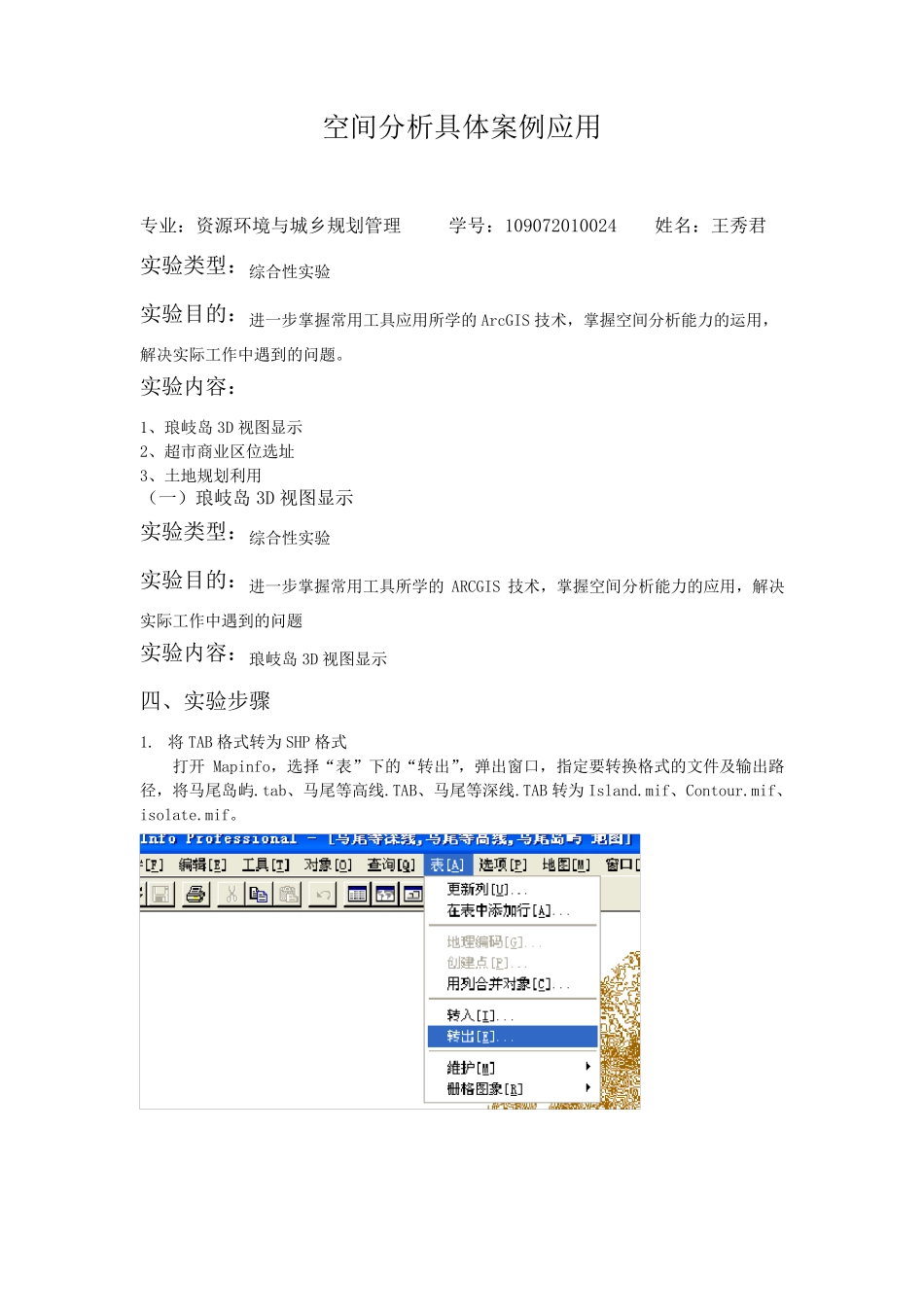

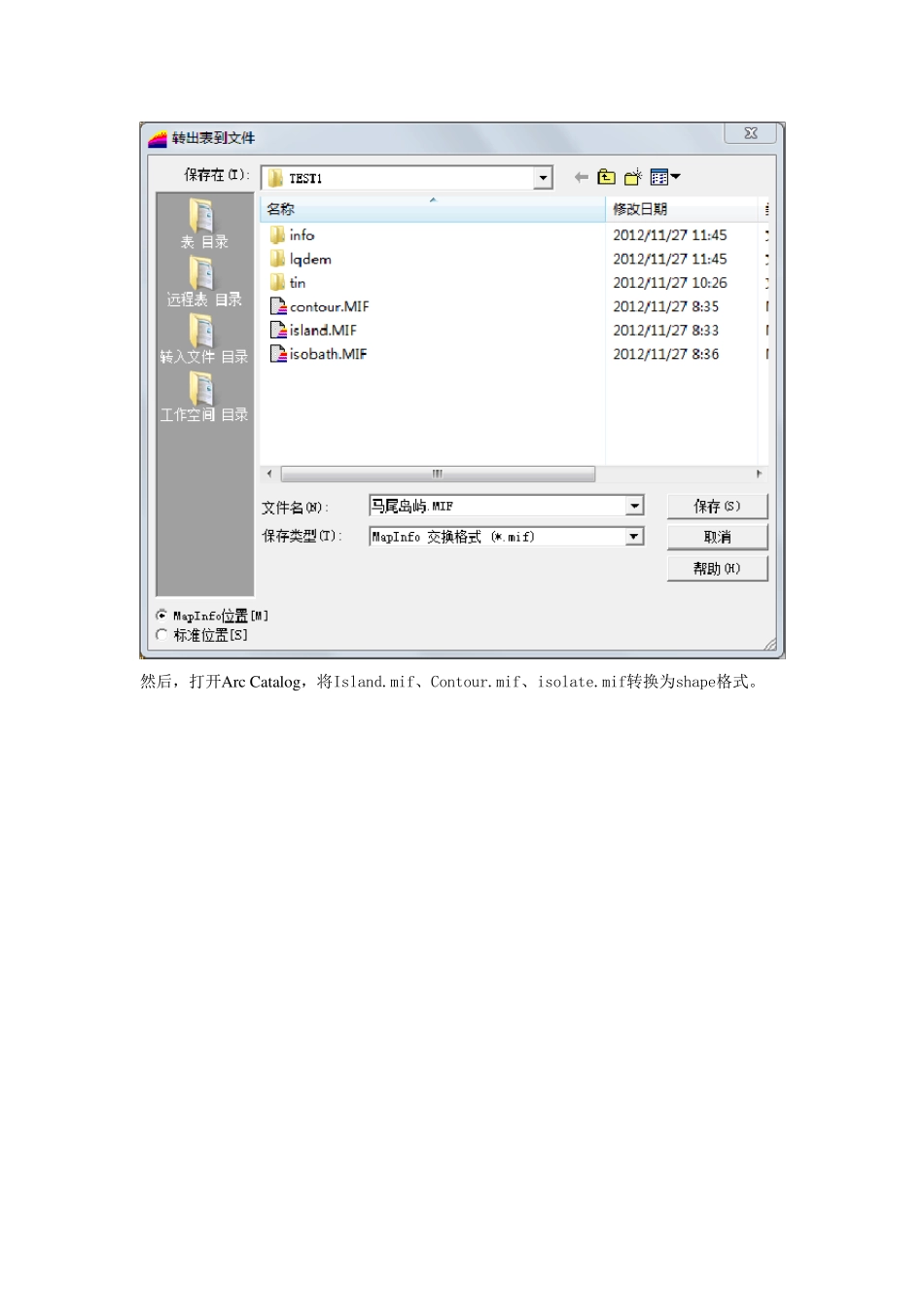

空间分析具体案例应用 专业：资源环境与城乡规划管理 学号：109072010024 姓名：王秀君 实验类型：综合性实验 实验目的：进一步掌握常用工具应用所学的ArcGIS 技术，掌握空间分析能力的运用，解决实际工作中遇到的问题。 实验内容： 1、琅岐岛3D 视图显示 2、超市商业区位选址 3、土地规划利用 （一）琅岐岛3D 视图显示 实验类型：综合性实验 实验目的：进一步掌握常用工具所学的ARCGIS 技术，掌握空间分析能力的应用，解决实际工作中遇到的问题 实验内容：琅岐岛3D 视图显示 四、实验步骤 1. 将TAB 格式转为SHP 格式 打开Mapinfo，选择“表”下的“转出”，弹出窗口，指定要转换格式的文件及输出路径，将马尾岛屿.tab、马尾等高线.TAB、马尾等深线.TAB 转为Island.mif、Contour.mif、isolate.mif。 然后，打开Arc Catalog，将Island.mif、Contour.mif、isolate.mif转换为shape格式。 点击o k ，完成转换。 2. 定义投影 右击Island.shp,指定其投影为Projected Coordinate Systems—Gauss Kruger—Beijing 1954—Beijing 1954 GK Zone 20 投影，利用 Import 将投影导入其他图层。如图所示： 3. 卫片配准 在ArcMap 中，先将Island、Contour、isolate 图层调入，然后在将卫片LQ 调入。调用 Georeferencing 工具，选择 Fit to Display 命令，使卫片处于屏幕正中央，然后进行配准，如图所示。然后用 Rectify 命令，将定义好的投影保存。 配准后注意保存好，如图所示： 4. 合并等高线、等深线两个图层 建立 Contour 和 isolate 的公共字段，在 ArcMap 中，选择图层，Open Attribute Table，建立公共字段 Height，并赋值，删除多余字段，然后打开 ArcToolBox 利用 Append 工具合并Contour 与 isolate 图层。 合并Contour 与 isolate 图层： 5. 空间插值，建立琅岐岛DEM 打开3D 分析工具，并调入3D 分析模块。选择Create/Modify Tin—Create Tin from feature 建立琅岐岛的不规则地形网；再选择Convert—Convert Tin To Raster，SellSize设为 15，建立琅岐岛数字高程模型。 上图为 tin 接下来做出 dem： 上图则为 dem（数字高程模型） 6. 3D 视图显示 启动 ArcScence,调入准备好的卫片 LQ.img 和 Dem,再右击卫片，选择 Properties 命令，单击 BaseHeight 命令，选择 obtains heaths from layer from surface，Z Unit Conversi...
