ARCGIS空间分析指导手册_三_

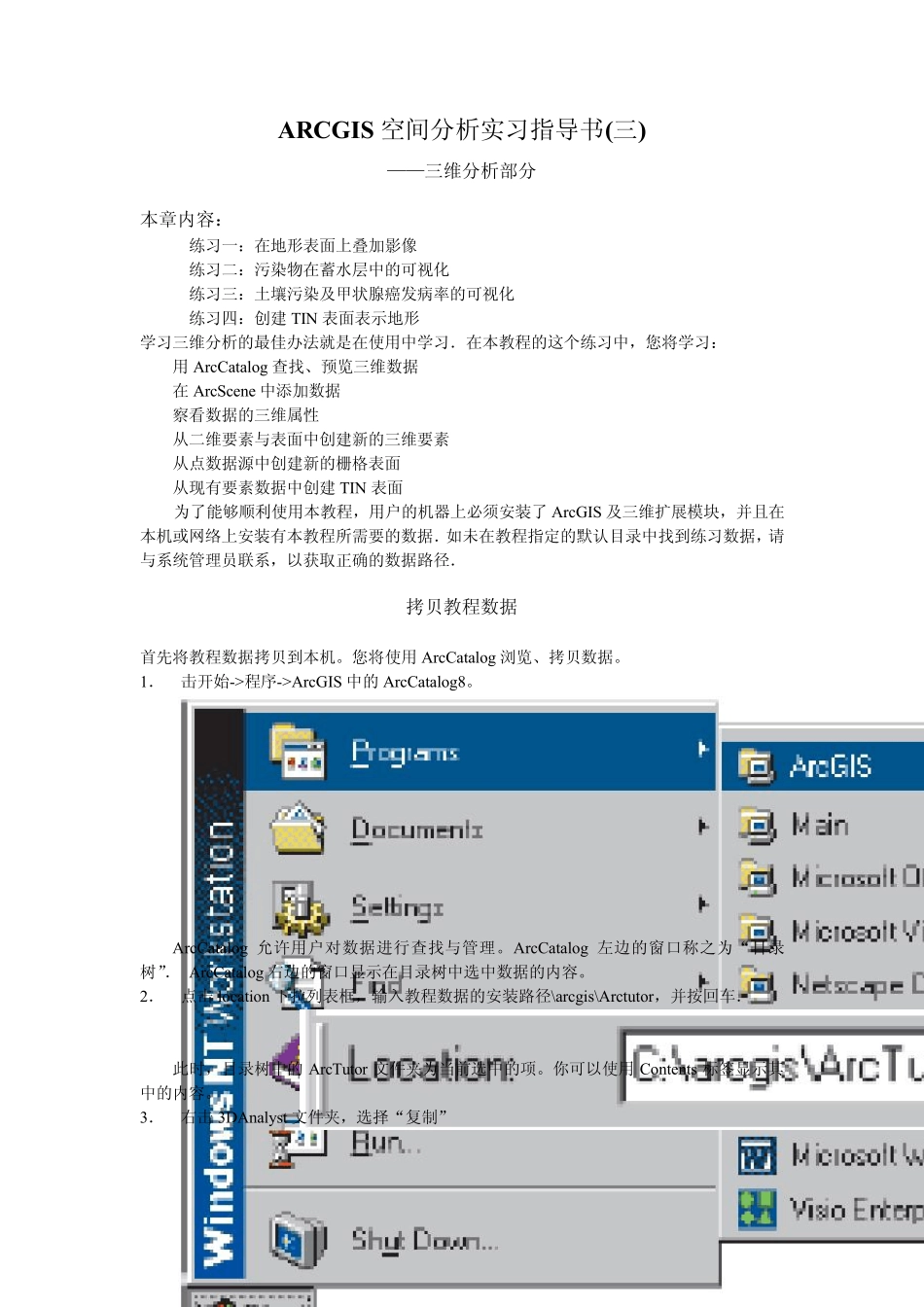

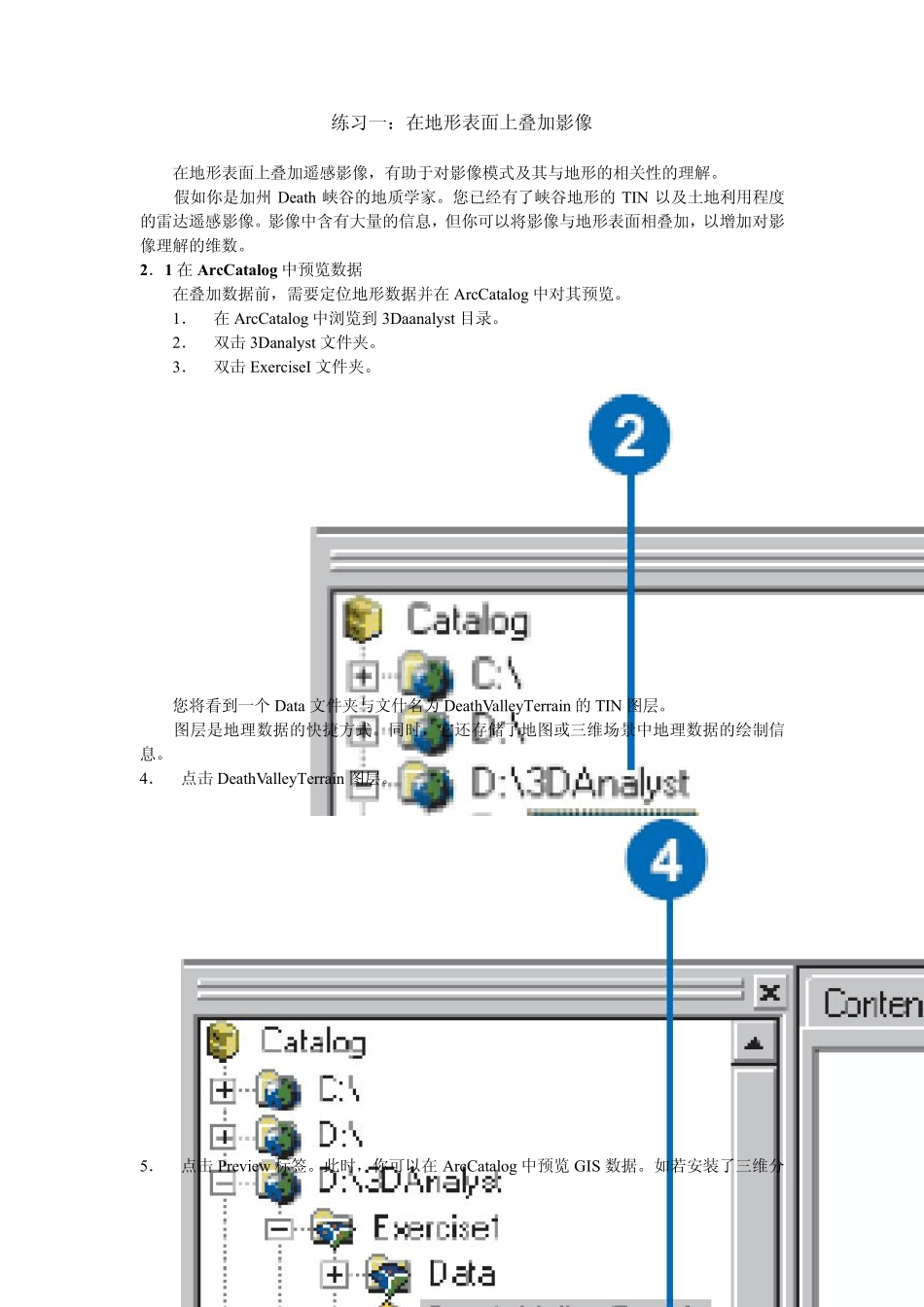

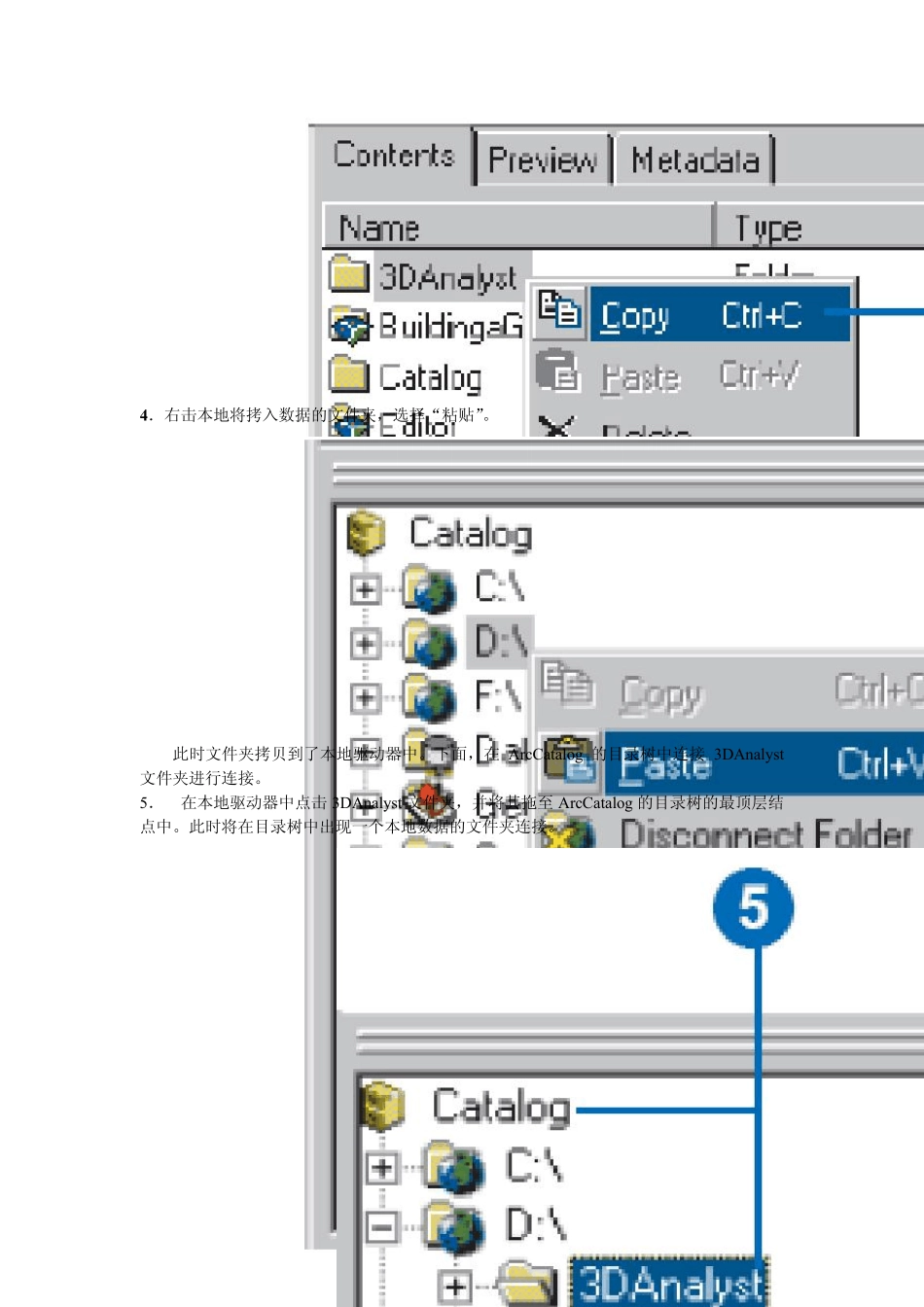

ARCGIS空间分析实习指导书(三) ——三维分析部分 本章内容： 练习一：在地形表面上叠加影像 练习二：污染物在蓄水层中的可视化 练习三：土壤污染及甲状腺癌发病率的可视化 练习四：创建 TIN 表面表示地形 学习三维分析的最佳办法就是在使用中学习．在本教程的这个练习中，您将学习： 用 ArcCatalog 查找、预览三维数据 在 ArcScene 中添加数据 察看数据的三维属性 从二维要素与表面中创建新的三维要素 从点数据源中创建新的栅格表面 从现有要素数据中创建 TIN 表面 为了能够顺利使用本教程，用户的机器上必须安装了 ArcGIS 及三维扩展模块，并且在本机或网络上安装有本教程所需要的数据．如未在教程指定的默认目录中找到练习数据，请与系统管理员联系，以获取正确的数据路径． 拷贝教程数据 首先将教程数据拷贝到本机。您将使用 ArcCatalog 浏览、拷贝数据。 1． 击开始->程序->ArcGIS 中的 ArcCatalog8。 ArcCatalog 允许用户对数据进行查找与管理。ArcCatalog 左边的窗口称之为“目录树”． ArcCatalog 右边的窗口显示在目录树中选中数据的内容。 2． 点击 location 下拉列表框，输入教程数据的安装路径\arcgis\Arctu tor，并按回车． 此时，目录树中的 ArcTu tor 文件夹为当前选中的项。你可以使用 Contents 标签显示其中的内容。 3． 右击 3DAnaly st 文件夹，选择“复制” 4 ．右击本地将拷入数据的文件夹，选择“粘贴”。 此时文件夹拷贝到了本地驱动器中。下面，在 ArcCatalog 的目录树中连接 3DAnaly st文件夹进行连接。 5 ． 在本地驱动器中点击3DAnaly st 文件夹，并将其拖至 ArcCatalog 的目录树的最顶层结点中。此时将在目录树中出现一个本地数据的文件夹连接。 练习一：在地形表面上叠加影像 在地形表面上叠加遥感影像，有助于对影像模式及其与地形的相关性的理解。 假如你是加州Death 峡谷的地质学家。您已经有了峡谷地形的TIN 以及土地利用程度的雷达遥感影像。影像中含有大量的信息，但你可以将影像与地形表面相叠加，以增加对影像理解的维数。 2．1 在ArcCatalog 中预览数据 在叠加数据前，需要定位地形数据并在ArcCatalog 中对其预览。 1． 在ArcCatalog 中浏览到3Daanalyst 目录。 2． 双击3Danalyst 文件夹。 3． 双击ExerciseI 文件夹。 您将看到一个Data 文件夹与文什名为DeathValleyTerrain 的TIN 图层。 图层是地理数据的快...
