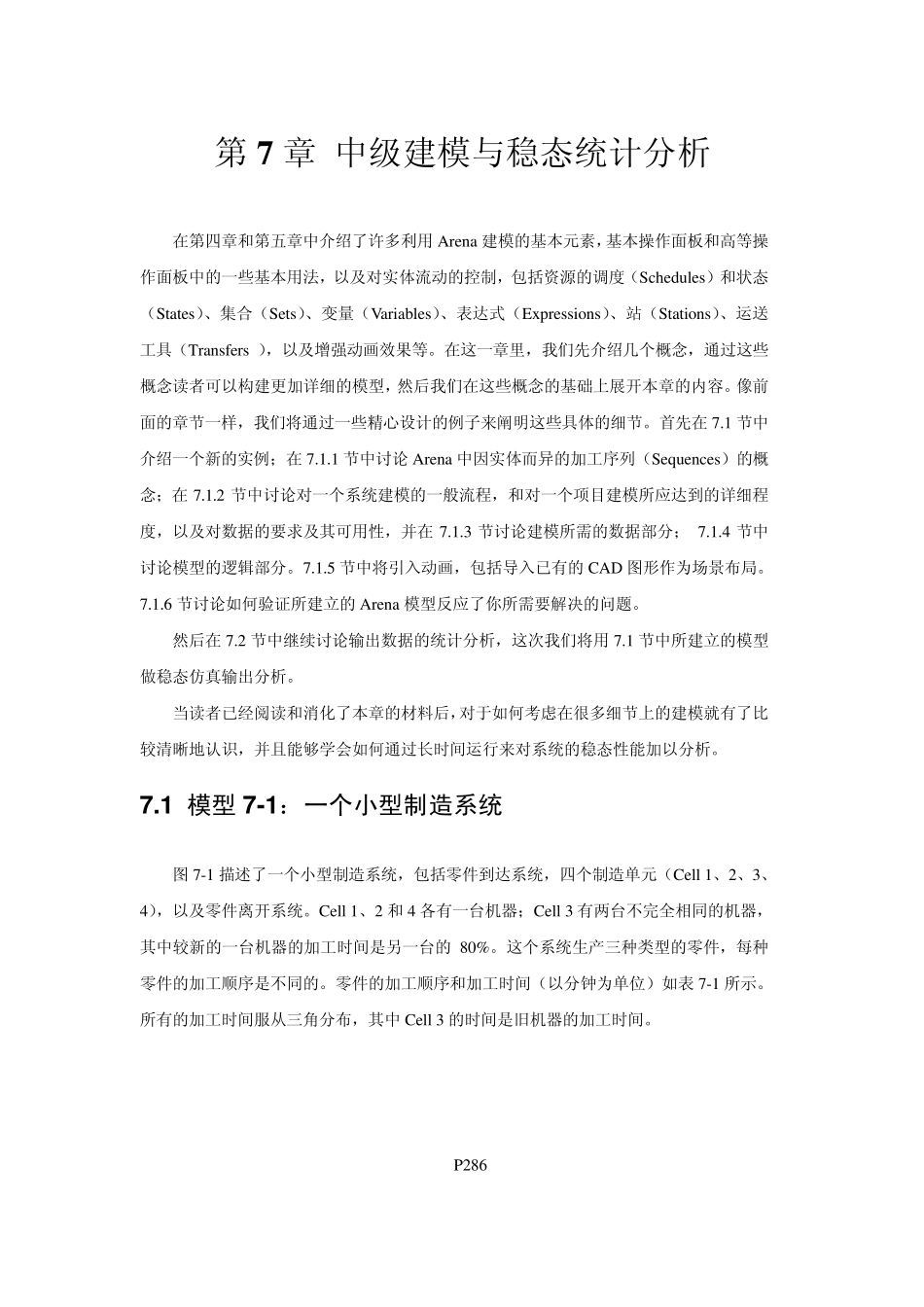

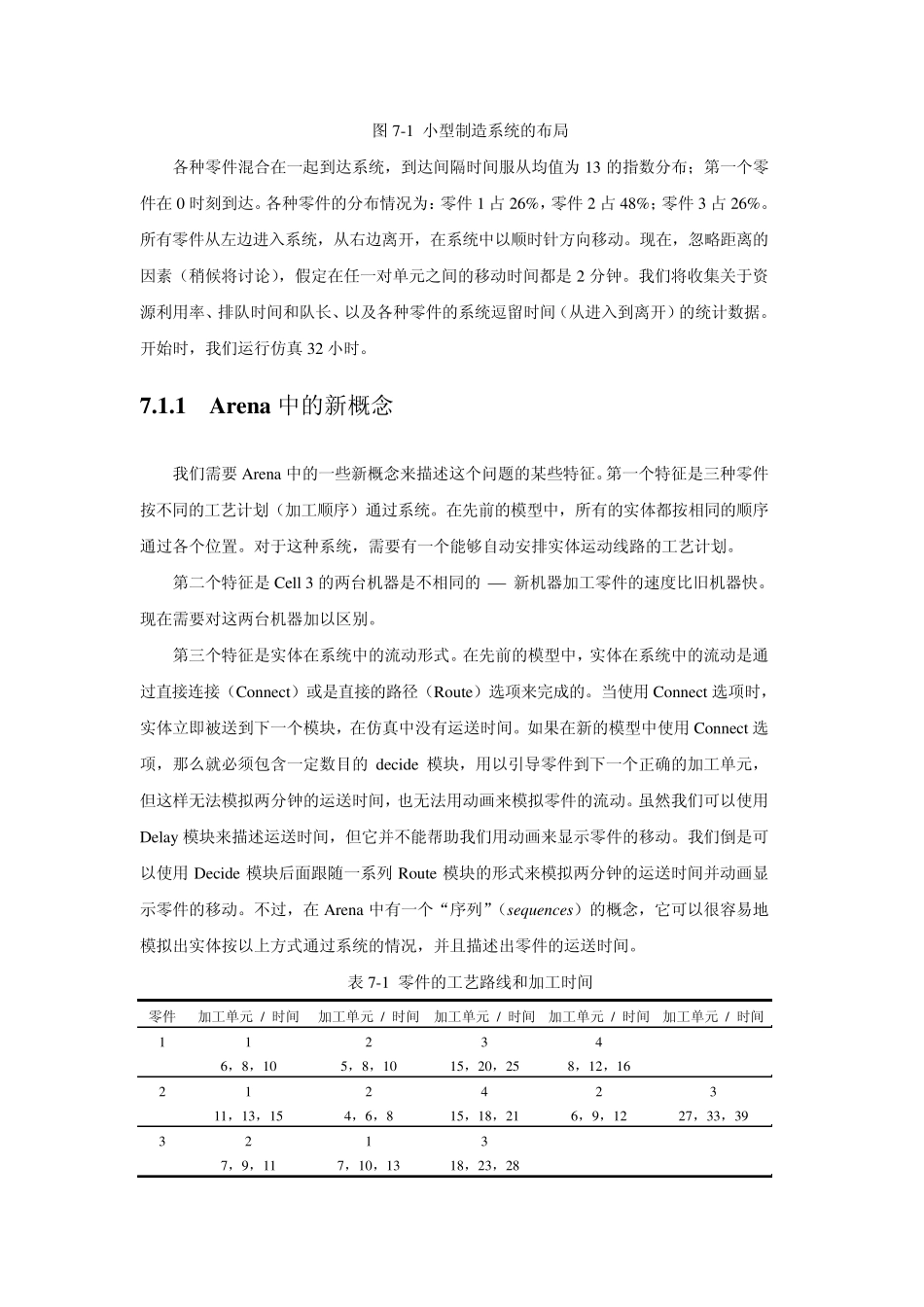

第7 章 中级建模与稳态统计分析 在第四章和第五章中介绍了许多利用Arena 建模的基本元素，基本操作面板和高等操作面板中的一些基本用法，以及对实体流动的控制，包括资源的调度（Schedu les）和状态（States）、集合（Sets）、变量（Variables）、表达式（Ex pressions）、站（Stations）、运送工具（Transfers ），以及增强动画效果等。在这一章里，我们先介绍几个概念，通过这些概念读者可以构建更加详细的模型，然后我们在这些概念的基础上展开本章的内容。像前面的章节一样，我们将通过一些精心设计的例子来阐明这些具体的细节。首先在7.1 节中介绍一个新的实例；在7.1.1 节中讨论 Arena 中因实体而异的加工序列（Sequ ences）的概念；在7.1.2 节中讨论对一个系统建模的一般流程，和对一个项目建模所应达到的详细程度，以及对数据的要求及其可用性，并在7.1.3 节讨论建模所需的数据部分； 7.1.4 节中讨论模型的逻辑部分。7.1.5 节中将引入动画，包括导入已有的CAD 图形作为场景布局。7.1.6 节讨论如何验证所建立的Arena 模型反应了你所需要解决的问题。 然后在7.2 节中继续讨论输出数据的统计分析，这次我们将用7.1 节中所建立的模型做稳态仿真输出分析。 当读者已经阅读和消化了本章的材料后，对于如何考虑在很多细节上的建模就有了比较清晰地认识，并且能够学会如何通过长时间运行来对系统的稳态性能加以分析。 7 .1 模型7 -1 ：一个小型制造系统 图 7-1 描述了一个小型制造系统，包括零件到达系统，四个制造单元（Cell 1、2、3、4），以及零件离开系统。Cell 1、2 和4 各有一台机器；Cell 3 有两台不完全相同的机器，其中较新的一台机器的加工时间是另一台的80%。这个系统生产三种类型的零件，每种零件的加工顺序是不同的。零件的加工顺序和加工时间（以分钟为单位）如表 7-1 所示。所有的加工时间服从三角分布，其中Cell 3 的时间是旧机器的加工时间。 P286 图 7-1 小型制造系统的布局 各种零件混合在一起到达系统，到达间隔时间服从均值为 13 的指数分布；第一个零件在 0 时刻到达。各种零件的分布情况为：零件 1 占 26%，零件 2 占 48%；零件 3 占 26%。所有零件从左边进入系统，从右边离开，在系统中以顺时针方向移动。现在，忽略距离的因素（稍候将讨论），假定在任一对单元之间的移动时间都是 2 分钟。我们将收集关于资源利用率、排队时间和队长、以及各种零件的系统...
