Aruba无线控制器用户初始配置手册(suning)

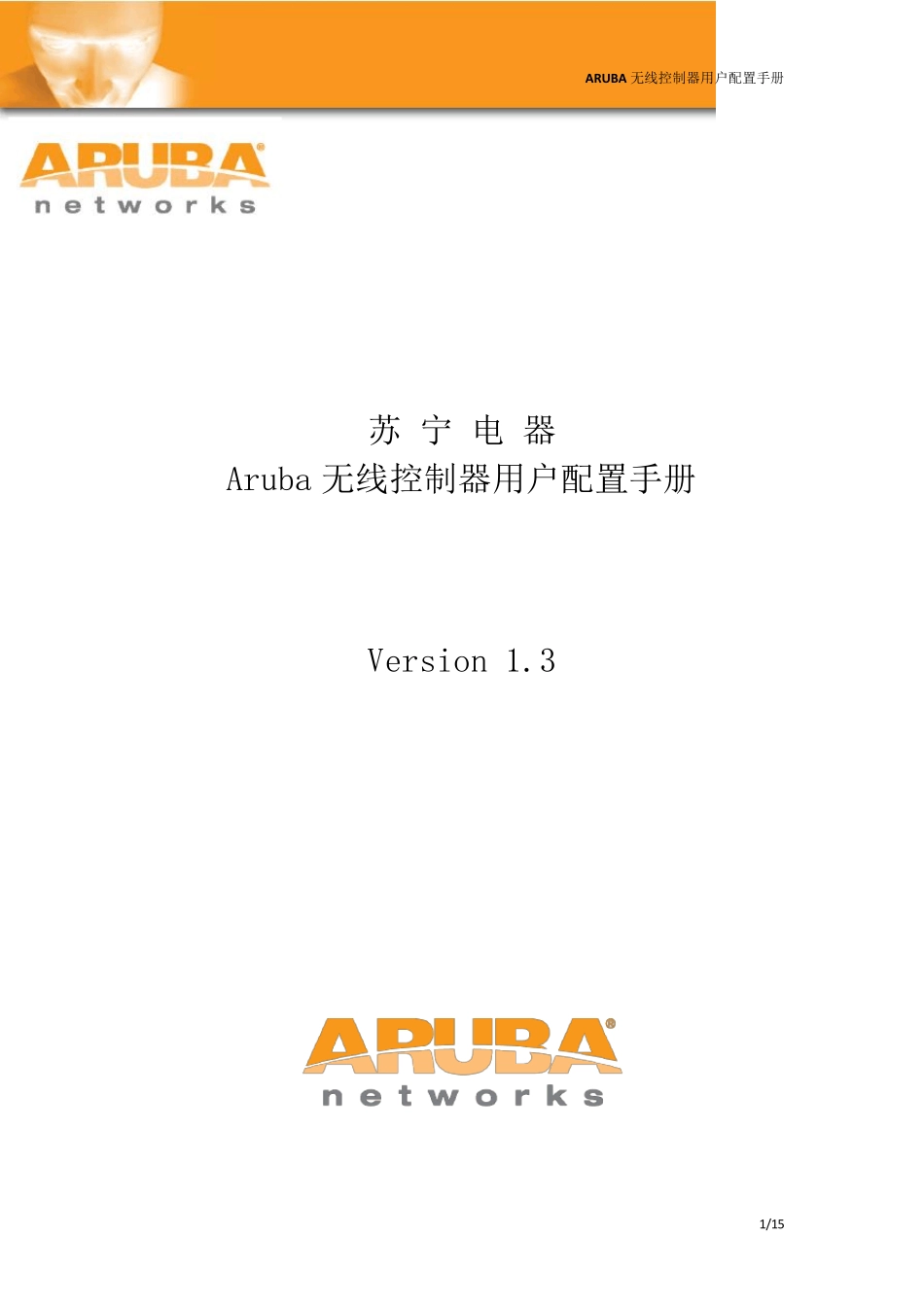

苏宁电器ARUBA 无线控制器用户配置手册 1/15 苏 宁 电 器 Aruba 无线控制器用户配置手册 Version 1.3 苏宁电器ARUBA 无线控制器用户配置手册 1/15 苏宁电器Aru ba 无线控制器用户配置手册 一、 连接Aru ba 无线控制器 1． 将console 线RJ45 一端连接至无线控制器的SERIAL 端口，另一端连接至电脑COM口（笔记本没有COM 口的可以使用USB-COM 线）。 2． 打开相应的配置终端软件（可以使用Secure-CRT 或者使用系统自带的超级终端软件，建议使用Secure-CRT 这款第三方终端软件） 3． 配置终端软件的参数 Secu re-CRT 配置步骤： 协议选择Serial，点击“下一步” 端口选择好本电脑上使用的COM 接口，波特率选择“9600”，数据流控制选型将前面的勾全部去掉，其它选项保持不变，点击“下一步” 苏宁电器ARUBA 无线控制器用户配置手册 2/15 点击“完成”即可登录到配置界面。 超级终端配置步骤： 点击“开始”>“所有程序”>“附件”>“通讯”>“超级终端” 在名称一栏自定义输入一个名称，例如：“suning”，点击“确定” 苏宁电器ARUBA 无线控制器用户配置手册 3/15 在连接时使用选择好相应的COM 接口，点击“确定” 点击“还原为默认值”，再点击“确定”即可登录到配置界面。 二、 配置向导 第一次登录控制器会出现配置向导进行简单的配置 开机运行到如下图所示，即到了配置向导界面 苏宁电器ARUBA 无线控制器用户配置手册 4/15 配置如下： Enter System name [Aruba200]:此处直接回车即选择[]内的内容，例如此处回车即选择设备名称为：Aruba200，也可自己自定义系统名称 Enter VLAN 1 interface IP address [172.16.0.254]:此处直接回车即选择VLAN 1 的IP 地址为：172.16.0.254，一般此处直接回车，后面可以另行更改 Enter VLAN 1 interface subnet mask [255.255.255.0]:此处直接回车即选择VLAN 1 的IP 地址的子网掩码为：255.255.255.0 Enter IP Default gateway [none]:此处为指定控制器的网关地址，即路由地址，一般这边不指定，等进入系统后重新配置指定 Enter Switch Role, (master|local) [master]: 此处为指定控制器角色，一般默认为master，可直接回车到下一步 苏宁电器ARUBA 无线控制器用户配置手册 5/15 Enter Country code (ISO-3166), for supported list:此处为指定国家代码，中国即输入“CN” You have chos...
