AS320系列电梯专用变频器操作手册V2.112016.9.5

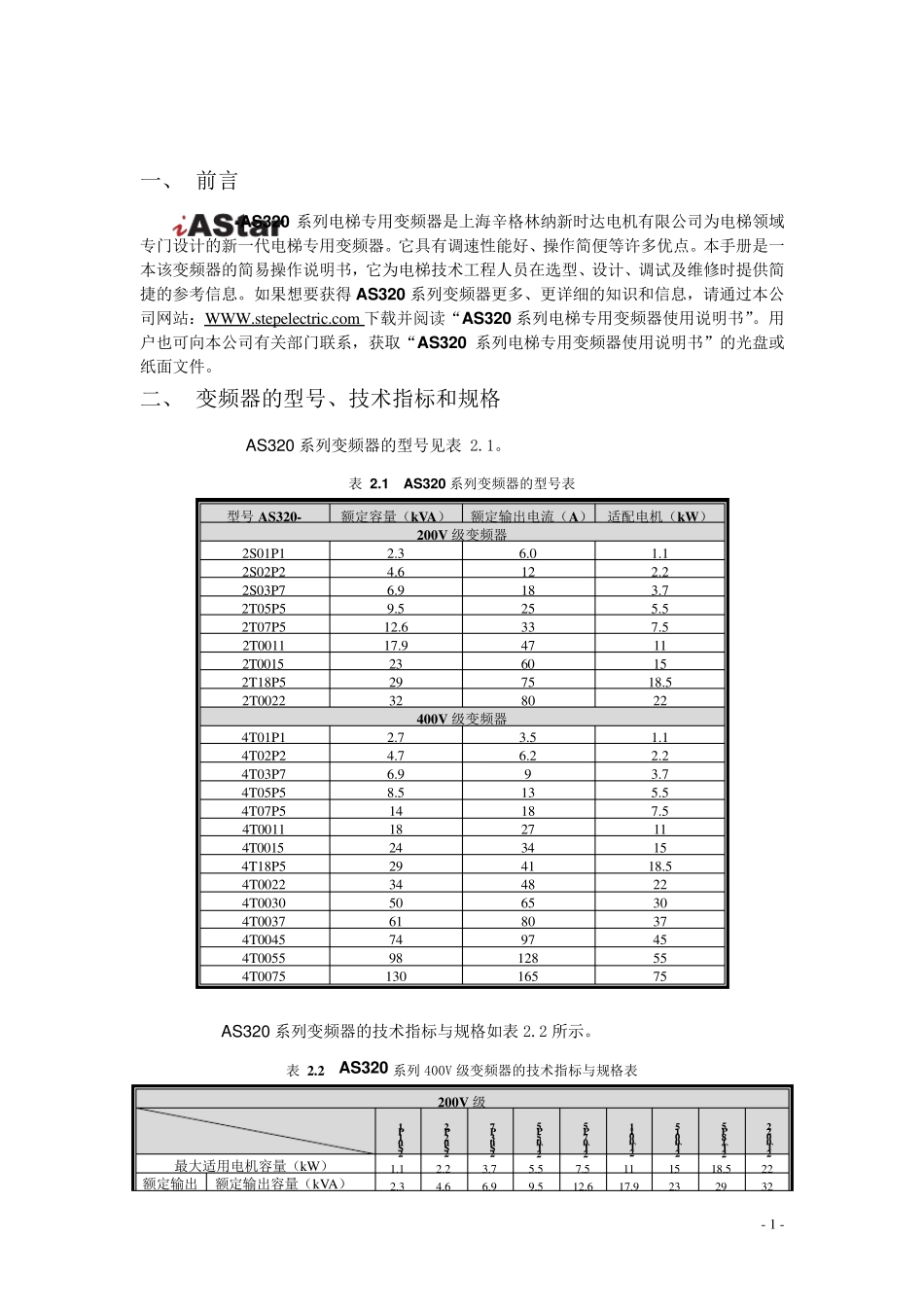

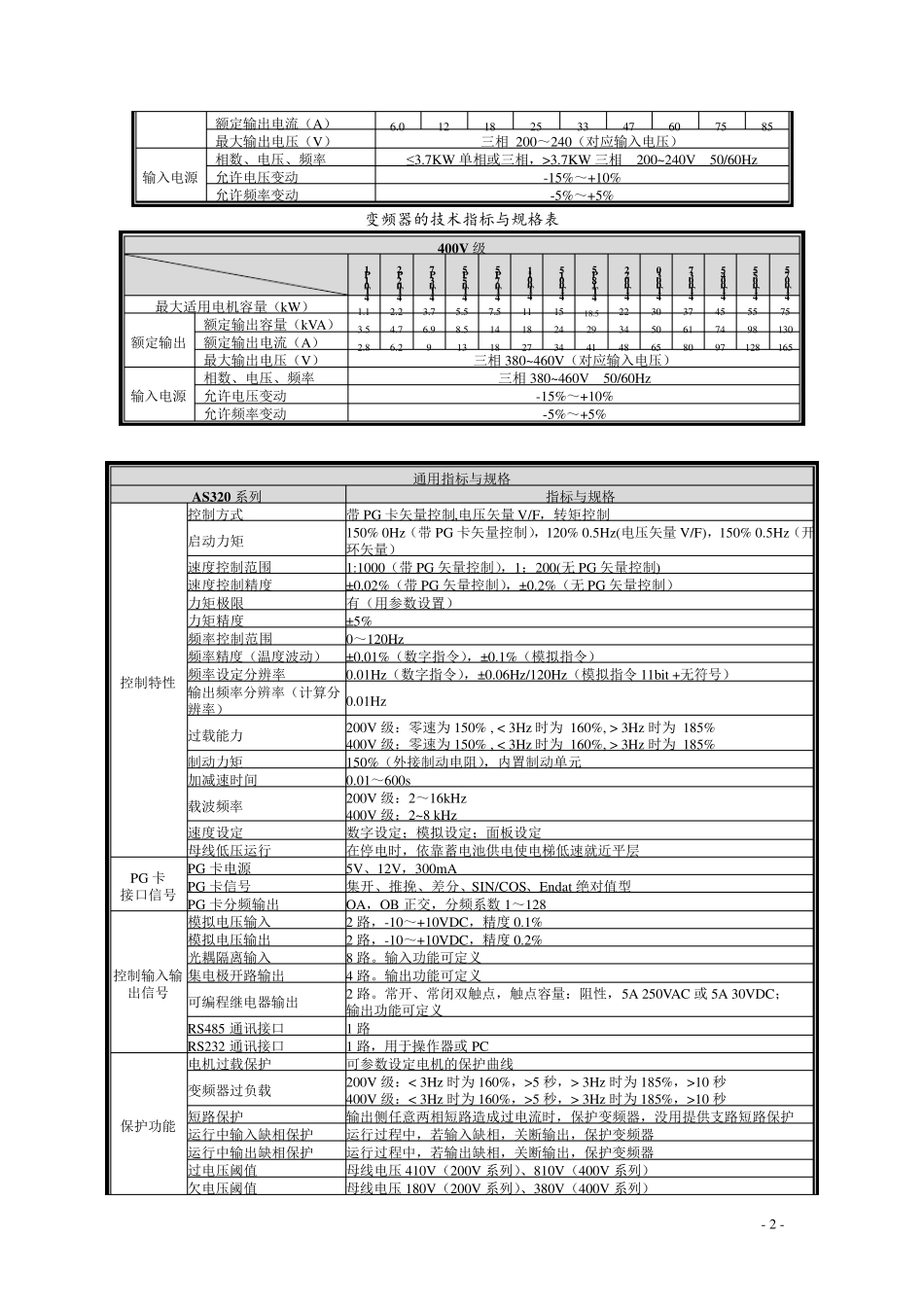

- 1 - 一、 前言 -AS320 系列电梯专用变频器是上海辛格林纳新时达电机有限公司为电梯领域专门设计的新一代电梯专用变频器。它具有调速性能好、操作简便等许多优点。本手册是一本该变频器的简易操作说明书，它为电梯技术工程人员在选型、设计、调试及维修时提供简捷的参考信息。如果想要获得AS320 系列变频器更多、更详细的知识和信息，请通过本公司网站：WWW.stepelectric.com 下载并阅读“AS320 系列电梯专用变频器使用说明书”。用户也可向本公司有关部门联系，获取“AS320 系列电梯专用变频器使用说明书”的光盘或纸面文件。 二、 变频器的型号、技术指标和规格 AS320 系列变频器的型号见表 2.1。 表 2.1 AS320 系列变频器的型号表 型号 AS320- 额定容量（kVA） 额定输出电流（A） 适配电机（kW） 200V 级变频器 2S01P1 2.3 6.0 1.1 2S02P2 4.6 12 2.2 2S03P7 6.9 18 3.7 2T05P5 9.5 25 5.5 2T07P5 12.6 33 7.5 2T0011 17.9 47 11 2T0015 23 60 15 2T18P5 29 75 18.5 2T0022 32 80 22 400V 级变频器 4T01P1 2.7 3.5 1.1 4T02P2 4.7 6.2 2.2 4T03P7 6.9 9 3.7 4T05P5 8.5 13 5.5 4T07P5 14 18 7.5 4T0011 18 27 11 4T0015 24 34 15 4T18P5 29 41 18.5 4T0022 34 48 22 4T0030 50 65 30 4T0037 61 80 37 4T0045 74 97 45 4T0055 98 128 55 4T0075 130 165 75 AS320 系列变频器的技术指标与规格如表 2.2 所示。 表 2.2 AS320 系列400V 级变频器的技术指标与规格表 200V 级 2S01P1 2S02P2 2S03P7 2T05P5 2T07P5 2T0011 2T0015 2T18P5 2T0022 最大适用电机容量（kW） 1.1 2.2 3.7 5.5 7.5 11 15 18.5 22 额定输出 额定输出容量（kVA） 2.3 4.6 6.9 9.5 12.6 17.9 23 29 32 - 2 - 额定输出电流（A） 6.0 12 18 25 33 47 60 75 85 最大输出电压（V） 三相 200～240（对应输入电压） 输入电源 相数、电压、频率 ≤3.7KW 单相或三相，>3.7KW 三相 200~240V 50/60Hz 允许电压变动 -15%～+10% 允许频率变动 -5%～+5% 变频器的技术指标与规格表 400V 级 4T01P1 4T02P2 4T03P7 4T05P5 4T07P5 4T0011 4T0015 4T18P5 4T0022 4T0030 4T0037 4T0045 4T0055 4T0075 最大适用电机容量（kW） 1.1 2.2 3.7 5.5 7.5 11 15 18.5 22 30 3...
