ASTMA681合金工具钢标准规范(确认版)

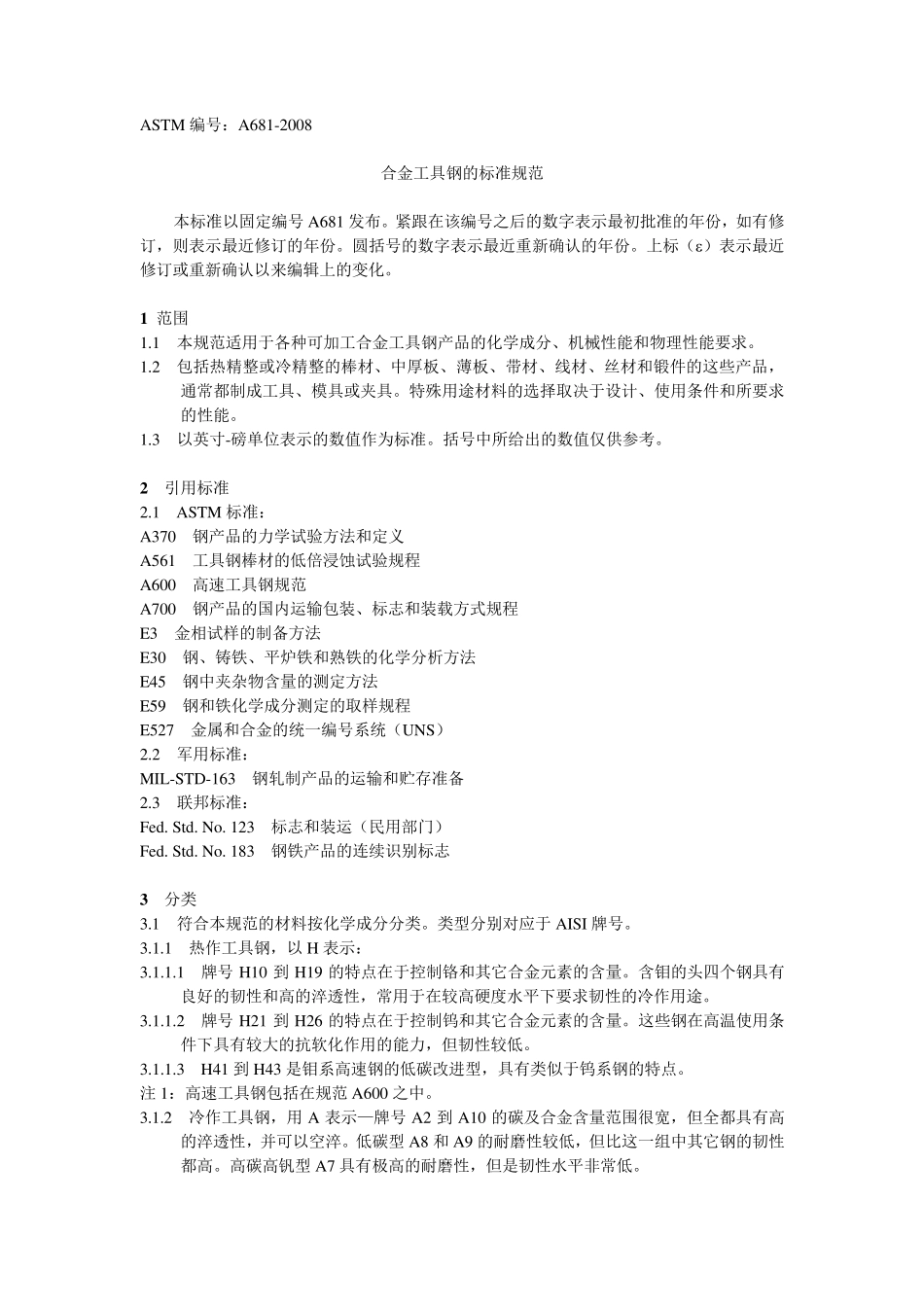

ASTM 编号：A681-2008 合金工具钢的标准规范 本标准以固定编号 A681 发布。紧跟在该编号之后的数字表示最初批准的年份，如有修订，则表示最近修订的年份。圆括号的数字表示最近重新确认的年份。上标（）表示最近修订或重新确认以来编辑上的变化。 1 范围 1.1 本规范适用于各种可加工合金工具钢产品的化学成分、机械性能和物理性能要求。 1.2 包括热精整或冷精整的棒材、中厚板、薄板、带材、线材、丝材和锻件的这些产品，通常都制成工具、模具或夹具。特殊用途材料的选择取决于设计、使用条件和所要求的性能。 1.3 以英寸-磅单位表示的数值作为标准。括号中所给出的数值仅供参考。 2 引用标准 2.1 ASTM 标准： A370 钢产品的力学试验方法和定义 A561 工具钢棒材的低倍浸蚀试验规程 A600 高速工具钢规范 A700 钢产品的国内运输包装、标志和装载方式规程 E3 金相试样的制备方法 E30 钢、铸铁、平炉铁和熟铁的化学分析方法 E45 钢中夹杂物含量的测定方法 E59 钢和铁化学成分测定的取样规程 E527 金属和合金的统一编号系统（UNS） 2.2 军用标准： MIL-STD-163 钢轧制产品的运输和贮存准备 2.3 联邦标准： Fed. Std. No. 123 标志和装运（民用部门） Fed. Std. No. 183 钢铁产品的连续识别标志 3 分类 3.1 符合本规范的材料按化学成分分类。类型分别对应于 AISI 牌号。 3.1.1 热作工具钢，以 H 表示： 3.1.1.1 牌号 H10 到H19 的特点在于控制铬和其它合金元素的含量。含钼的头四个钢具有良好的韧性和高的淬透性，常用于在较高硬度水平下要求韧性的冷作用途。 3.1.1.2 牌号 H21 到H26 的特点在于控制钨和其它合金元素的含量。这些钢在高温使用条件下具有较大的抗软化作用的能力，但韧性较低。 3.1.1.3 H41 到H43 是钼系高速钢的低碳改进型，具有类似于钨系钢的特点。 注1：高速工具钢包括在规范 A600 之中。 3.1.2 冷作工具钢，用 A 表示—牌号 A2 到A10 的碳及合金含量范围很宽，但全都具有高的淬透性，并可以空淬。低碳型A8 和 A9 的耐磨性较低，但比这一组中其它钢的韧性都高。高碳高钒型A7 具有极高的耐磨性，但是韧性水平非常低。 3.1.3 冷作工具钢，用D 表示—牌号 D2 到 D7 的特点在于高碳高铬含量，并显示出高的耐磨性。含钼型可以空淬，在热处理时具有高度的尺寸稳定性。 3.1.4 冷作工具钢，用O 表示—牌号 O1 到 O7 是必须以油淬...
