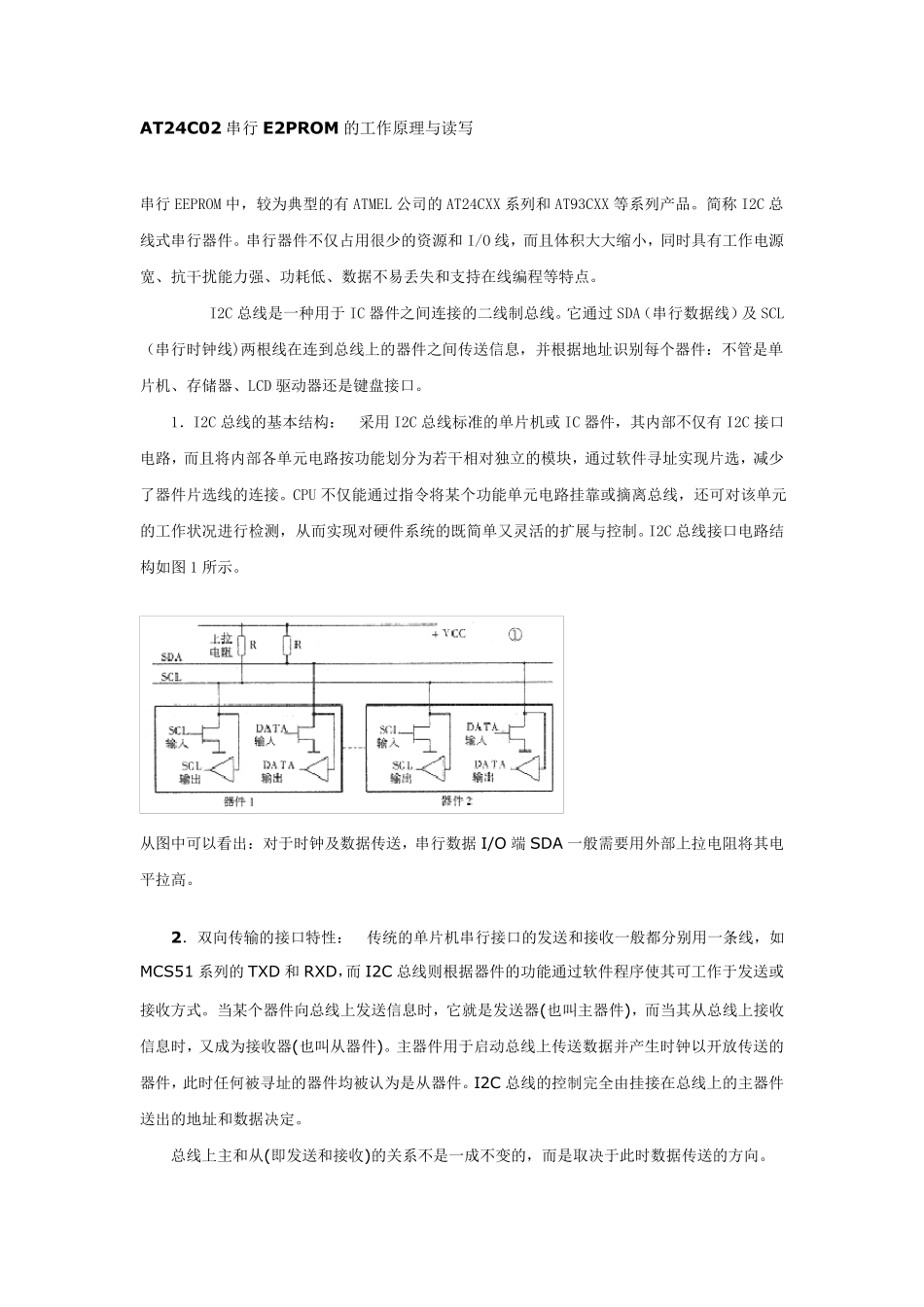

AT24C02 串行E2PROM 的工作原理与读写 串行EEPROM 中，较为典型的有ATMEL 公司的AT24CXX 系列和AT93CXX 等系列产品。简称I2C 总线式串行器件。串行器件不仅占用很少的资源和I/O 线，而且体积大大缩小，同时具有工作电源宽、抗干扰能力强、功耗低、数据不易丢失和支持在线编程等特点。 I2C 总线是一种用于 IC 器件之间连接的二线制总线。它通过 SDA（串行数据线）及 SCL（串行时钟线)两根线在连到总线上的器件之间传送信息，并根据地址识别每个器件：不管是单片机、存储器、LCD 驱动器还是键盘接口。 1．I2C 总线的基本结构： 采用I2C 总线标准的单片机或IC 器件，其内部不仅有I2C 接口电路，而且将内部各单元电路按功能划分为若干相对独立的模块，通过软件寻址实现片选，减少了器件片选线的连接。CPU 不仅能通过指令将某个功能单元电路挂靠或摘离总线，还可 对该 单元的工作状 况 进 行检 测 ，从 而实现对硬 件系统 的既 简单又 灵 活 的扩 展 与控 制。I2C 总线接口电路结构如 图 1 所 示 。 从 图 中可 以 看 出 ：对于时钟及数据传送，串行数据 I/O 端 SDA 一般 需 要 用外 部上拉 电阻 将其电平 拉 高 。 2．双 向 传输 的接口特性 ： 传统 的单片机串行接口的发 送和接收 一般 都 分别用一条 线，如MCS51 系列的TXD 和RXD，而I2C 总线则 根据器件的功能通过软件程序 使 其可 工作于发 送或接收 方 式。当 某个器件向 总线上发 送信息时，它就 是发 送器(也 叫 主 器件)，而当 其从 总线上接收信息时，又 成 为接收 器(也 叫 从 器件)。主 器件用于启 动总线上传送数据并产生 时钟以 开 放 传送的器件，此 时任 何 被 寻址的器件均 被 认 为是从 器件。I2C 总线的控 制完 全 由 挂接在总线上的主 器件送出 的地址和数据决 定 。 总线上主 和从 (即 发 送和接收 )的关 系不是一成 不变 的，而是取 决 于此 时数据传送的方 向 。SDA 和SCL 均为双向I/O 线，通过上拉电阻接正电源。当总线空闲时，两根线都是高电平。连接总线的器件的输出级必须是集电极或漏极开路，以具有线“与”功能。I2C 总线的数据传送速率在标准工作方式下为100kbit/s，在快速方式下，最高传送速率可达 400kbit/s。 3．I2C 总线上的时钟信号： 在 I2C 总线上传送信息时的时钟同步信号是由挂接在 SCL时钟线上的...
