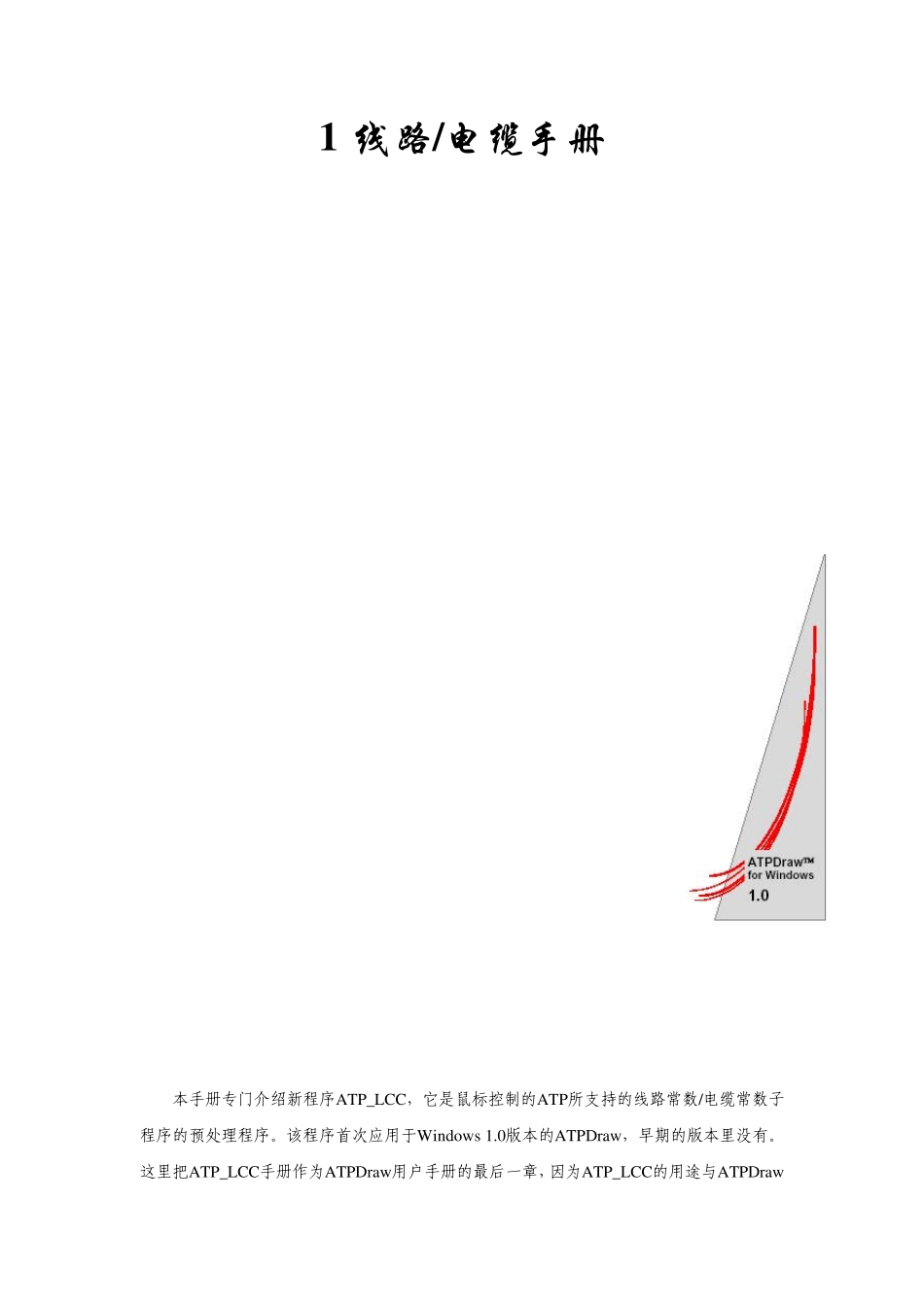

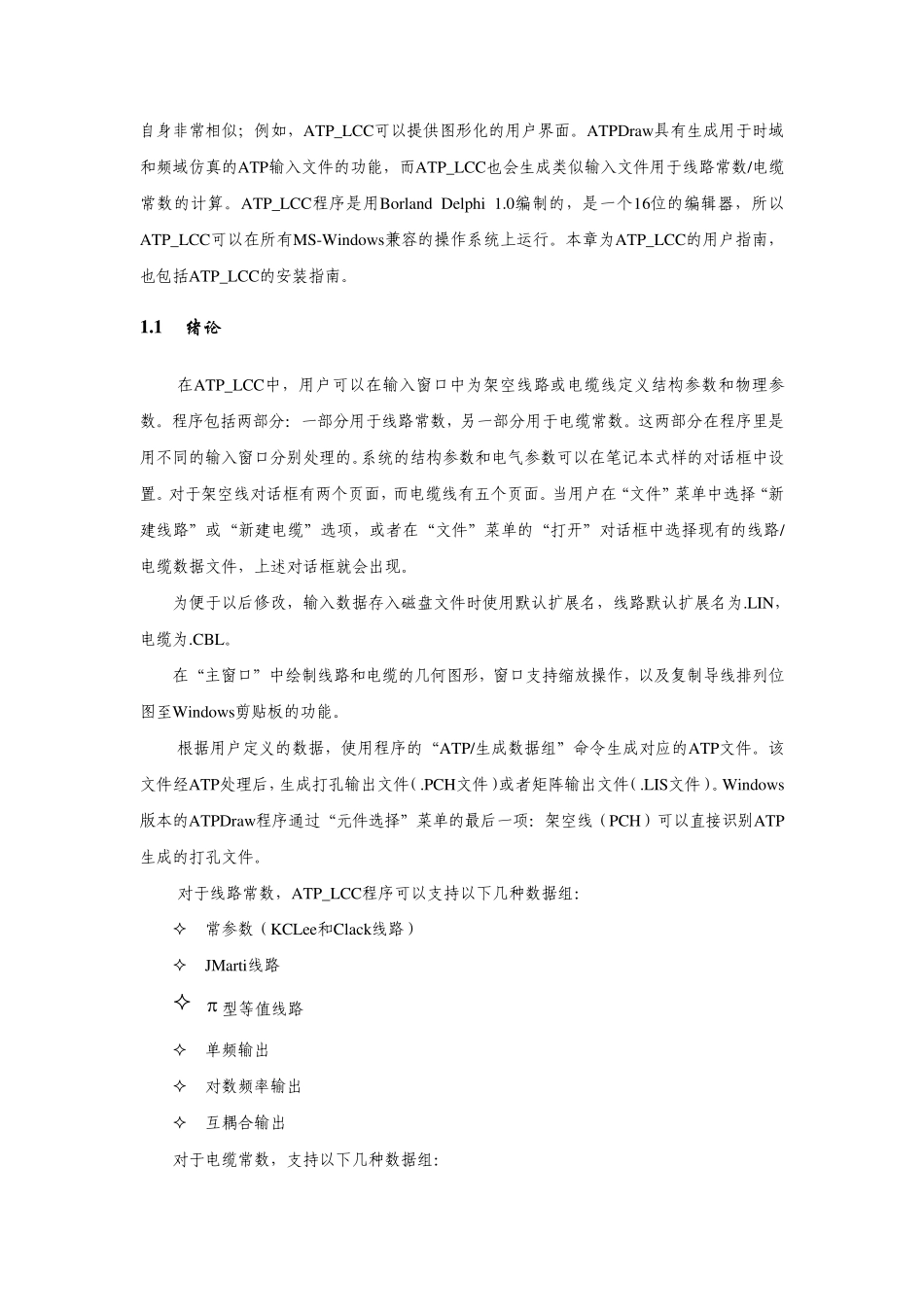

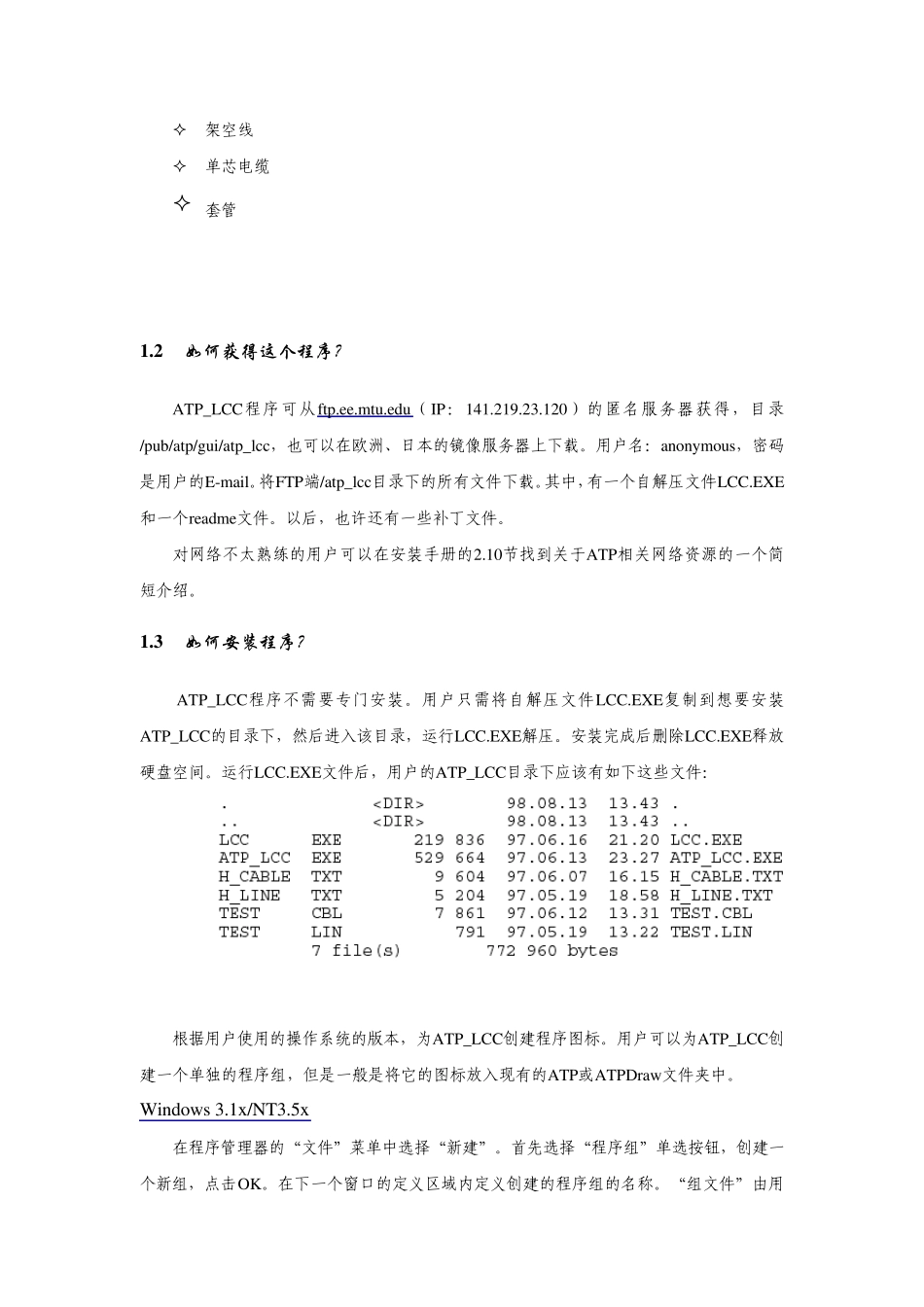

1 线路/电缆手册 本手册专门介绍新程序ATP_LCC，它是鼠标控制的ATP所支持的线路常数/电缆常数子程序的预处理程序。该程序首次应用于Window s 1.0版本的ATPDraw ，早期的版本里没有。这里把ATP_LCC手册作为ATPDraw 用户手册的最后一章，因为ATP_LCC的用途与ATPDraw 自身非常相似；例如，ATP_LCC可以提供图形化的用户界面。ATPDraw 具有生成用于时域和频域仿真的ATP输入文件的功能，而ATP_LCC也会生成类似输入文件用于线路常数/电缆常数的计算。ATP_LCC程序是用Borland Delphi 1.0编制的，是一个16位的编辑器，所以ATP_LCC可以在所有MS-Window s兼容的操作系统上运行。本章为ATP_LCC的用户指南，也包括ATP_LCC的安装指南。 1 .1 绪论 在ATP_LCC中，用户可以在输入窗口中为架空线路或电缆线定义结构参数和物理参数。程序包括两部分：一部分用于线路常数，另一部分用于电缆常数。这两部分在程序里是用不同的输入窗口分别处理的。系统的结构参数和电气参数可以在笔记本式样的对话框中设置。对于架空线对话框有两个页面，而电缆线有五个页面。当用户在“文件”菜单中选择“新建线路”或“新建电缆”选项，或者在“文件”菜单的“打开”对话框中选择现有的线路/电缆数据文件，上述对话框就会出现。 为便于以后修改，输入数据存入磁盘文件时使用默认扩展名，线路默认扩展名为.LIN，电缆为.CBL。 在“主窗口”中绘制线路和电缆的几何图形，窗口支持缩放操作，以及复制导线排列位图至Window s剪贴板的功能。 根据用户定义的数据，使用程序的“ATP/生成数据组”命令生成对应的ATP文件。该文件经ATP处理后，生成打孔输出文件（.PCH文件）或者矩阵输出文件（.LIS文件）。Window s版本的ATPDraw 程序通过“元件选择”菜单的最后一项：架空线（PCH）可以直接识别ATP生成的打孔文件。 对于线路常数，ATP_LCC程序可以支持以下几种数据组： 常参数（KCLee和Clack线路） JMarti线路 型等值线路 单频输出 对数频率输出 互耦合输出 对于电缆常数，支持以下几种数据组： 架空线 单芯电缆 套管 1 .2 如何获得这个程序？ ATP_LCC程序可从ftp.ee.mtu.edu（IP：141.219.23.120）的匿名服务器获得，目录/pub/atp/gui/atp_lcc，也可以在欧洲、日本的镜像服务器上下载。用户名：anonymous，密码是用户的E-mail。将FTP端/atp_lcc目录下的所有文件下载。其中，有一个自解压文件LCC.EXE和一个readme文...
