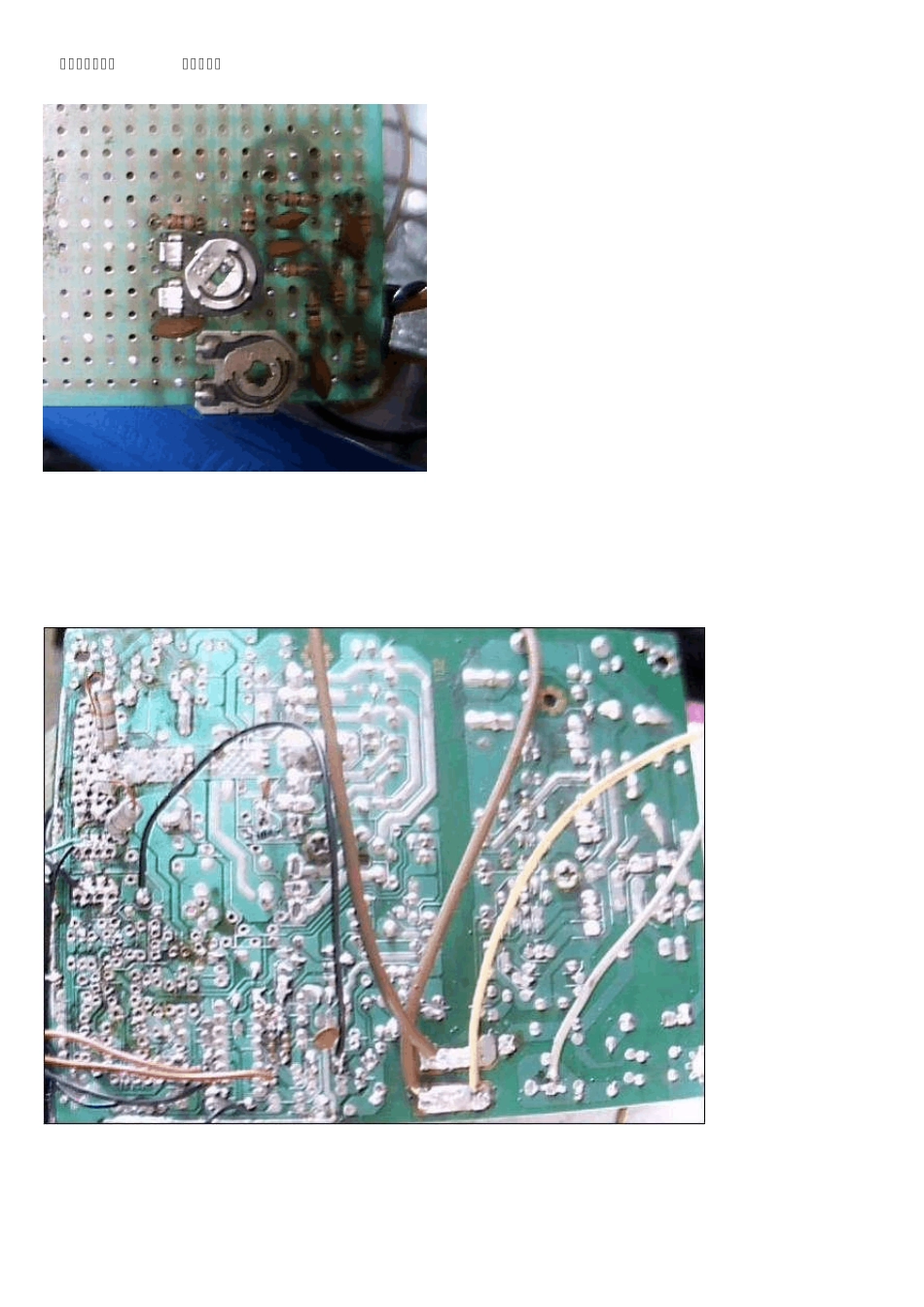

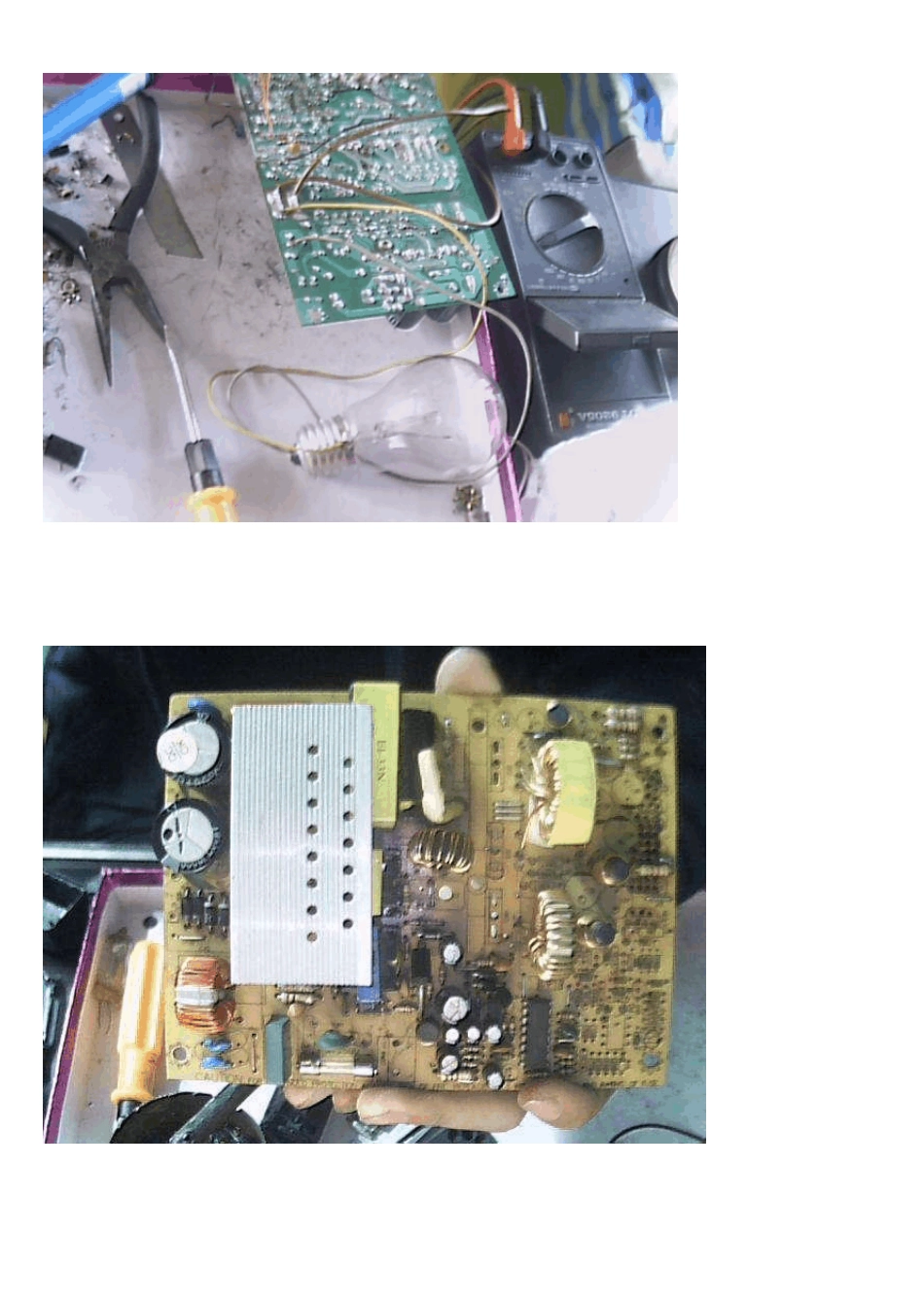

ATX 电脑电源改可调电源0-25V 0-10A 更新原件列表 如下 : 电阻: 10K*4 个 *** 47K*3 个 *** 2.2K*1 个 *** 620 欧姆*1 个 *** 500 欧姆/3 瓦 0.01 欧姆/5 瓦 ***** 必须是0.01 欧姆的 如果不是可以用其他串并联成0.01 欧姆 如果实在没办法找到0.01 欧姆需要从新计算阻值 如果R38 变动 的话 其他电阻也需要变化 如 R32 R39 R40 可调电阻: 1K *** 最好采用精密多圈可调电阻 10K *** 最好采用精密多圈可调电阻 电容: 电解电容: 50V3300uF*1 个 50V1uF 瓷片电容: 103*2 *** 104*2 *** ***星号代表重要 电阻 电容可以是拆机的 或者是 新的 没有标称是几瓦的可以用1/16 的也可以 最好用 1/4 瓦 1/8 瓦的 哇 电源可算是改成了`` 累死我了 这个电源的图纸由"wys111"提供的电路图 这个电源 采用的是废旧的ATX 改造而成 电源要求: 一般普通 奔Ⅲ 奔四的电脑电源即可 (*注 采用的是TL494 或者 7500 )IC 的电源才可以 只要电源里有494 7500 就可以 改造很简单 首先我说下 很多朋友在改这个电源的时候 手里可能没有准确阻值的电阻 但是要注意 ** R38 0.01 欧姆/5 瓦 的电阻这个是不可以随便换的 如果换这个电阻 那么 R32 47K 的电阻也需要换 否则会导致没有电压输出的 还有就是很多朋友手里可能没有 1K 的可调电阻 R39 那么可以换成2K 的或者几百欧姆的 但是要注意的是 如果R39 换成其他阻值的电阻 那么 R32 也需要更换阻值 不管怎么说 R38 R32 R39 这 3 个电阻如果更换任何阻值其他两个电阻的 阻值都要从新计算 我的阻值是由 wys111 计算的 在改电源的时候 推荐在输入端串联个40-60W 的灯泡 以防高压损坏功率管 我还特意为各位在洞洞板上制作了 控制电路 只要自己把电源494 附近无用的元件去除接上我的控制板就可以了 这样方便多了 我就不在废话了 下面看图吧 第一个图是ATX 电源的电路图 以便各位参考 这个图是 电路图手稿 wys111 这个是清晰的电路图 ````
