AUTOCAD图纸转换为MAPINFO图纸的方法

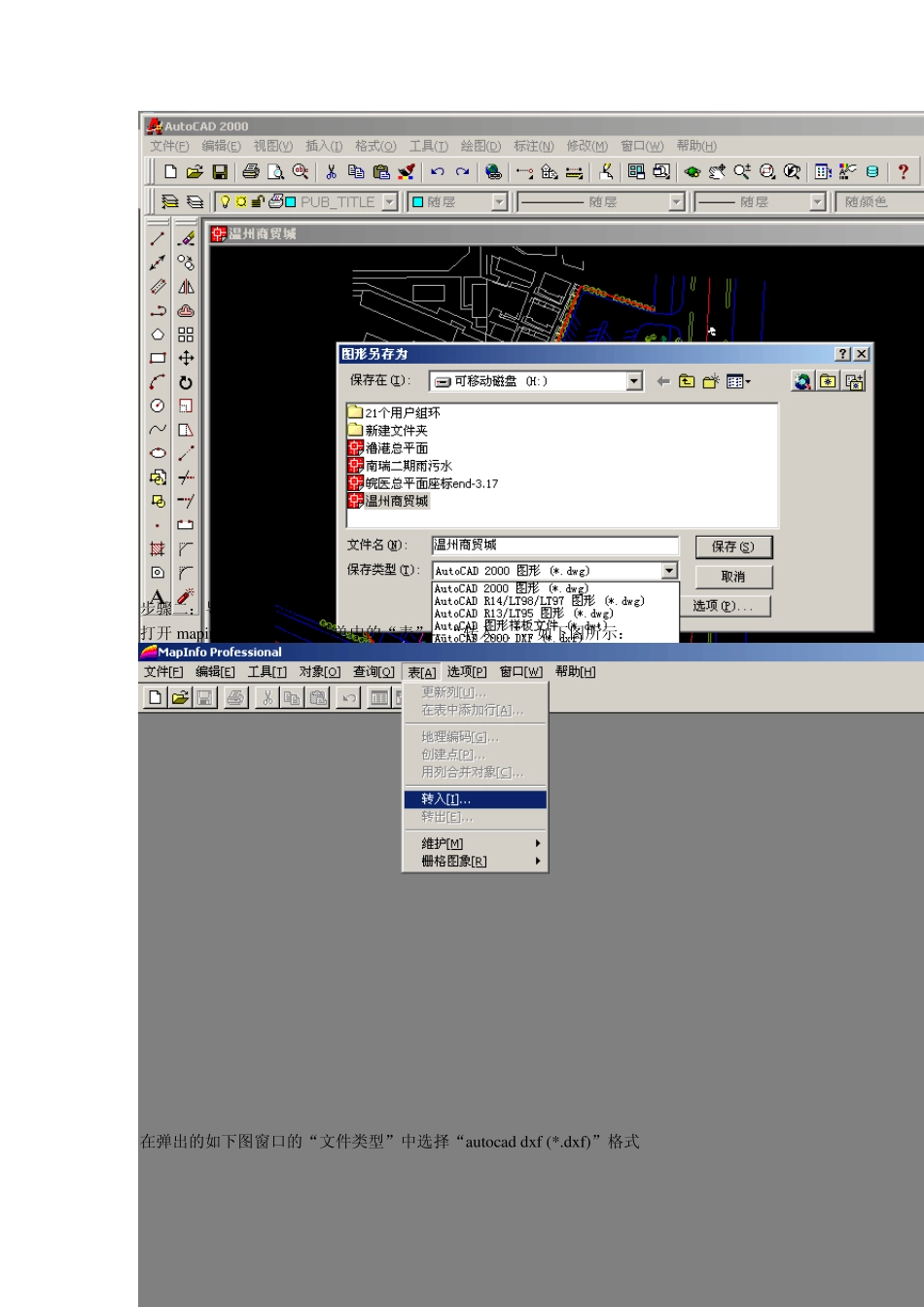

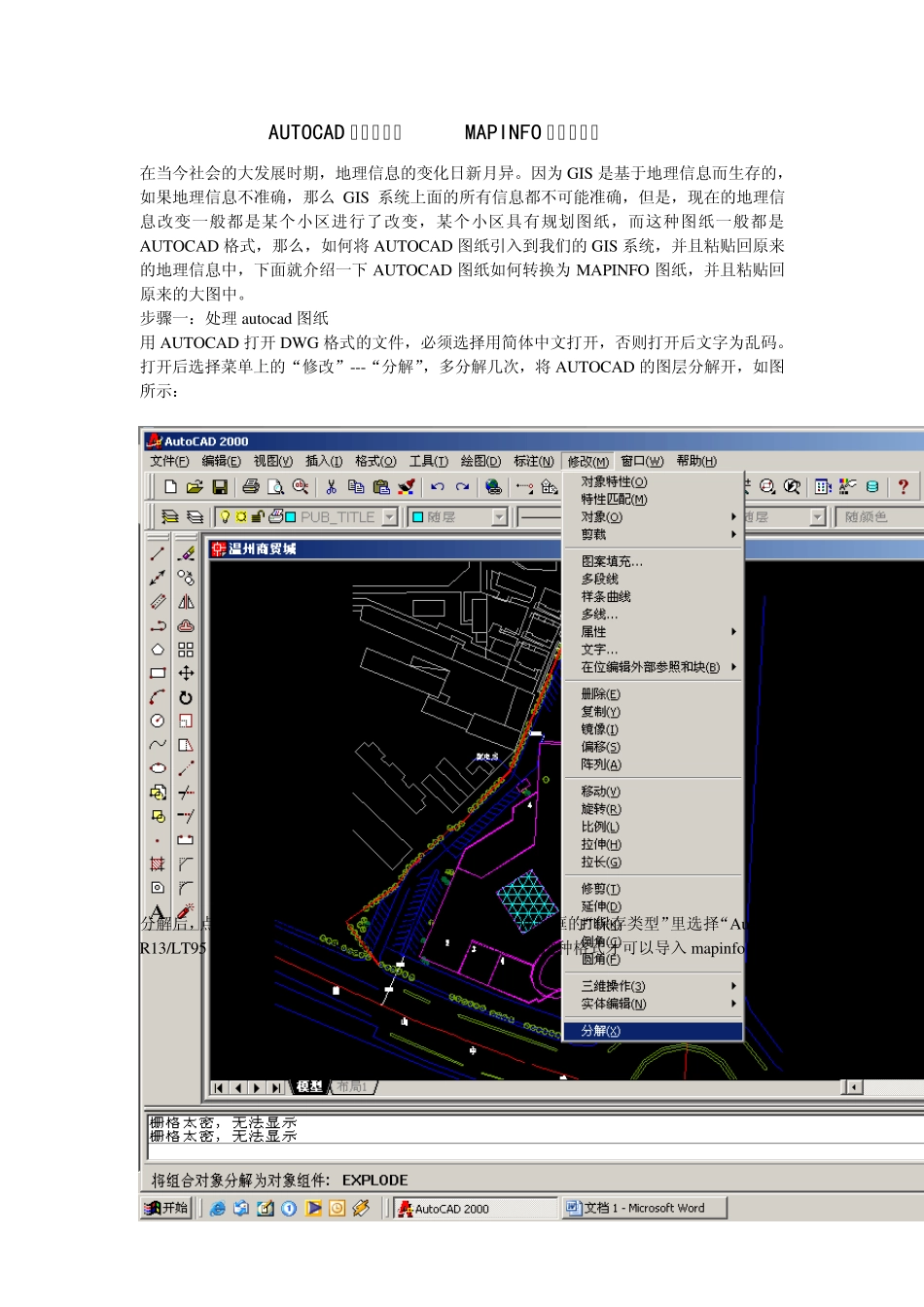

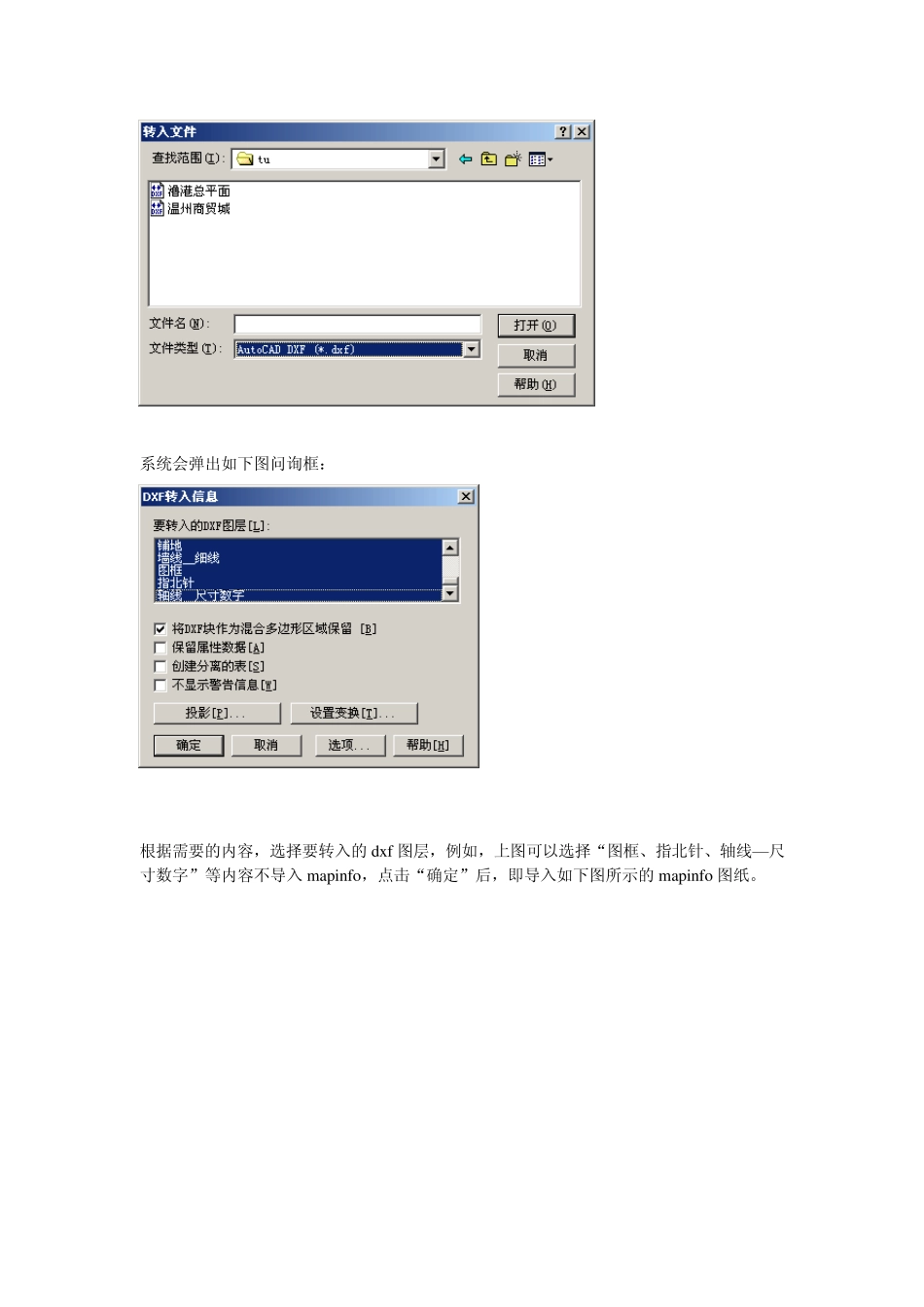

AUTOCAD 图纸转换为MAPINFO 图纸的方法 在当今社会的大发展时期，地理信息的变化日新月异。因为GIS 是基于地理信息而生存的，如果地理信息不准确，那么GIS 系统上面的所有信息都不可能准确，但是，现在的地理信息改变一般都是某个小区进行了改变，某个小区具有规划图纸，而这种图纸一般都是AUTOCAD 格式，那么，如何将AUTOCAD 图纸引入到我们的GIS 系统，并且粘贴回原来的地理信息中，下面就介绍一下AUTOCAD 图纸如何转换为MAPINFO 图纸，并且粘贴回原来的大图中。 步骤一：处理au tocad 图纸 用AUTOCAD 打开DWG 格式的文件，必须选择用简体中文打开，否则打开后文字为乱码。打开后选择菜单上的“修改”---“分解”，多分解几次，将AUTOCAD 的图层分解开，如图所示： 分解后，点击菜单上的“文件” ---“另存为”，在弹出的问询框的“保存类型”里选择“Au tocad R13/LT95 DXF (*.dx f)”,如下图所示。注意：必须保存为这种格式才可以导入mapinfo。 步骤二：导入到mapinfo 中 打开mapinfo 程序，单击菜单中的“表”---“转入…”，如下图所示： 在弹出的如下图窗口的“文件类型”中选择“au tocad dx f (*.dx f)”格式 系统会弹出如下图问询框： 根据需要的内容，选择要转入的dxf 图层，例如，上图可以选择“图框、指北针、轴线—尺寸数字”等内容不导入mapinfo，点击“确定”后，即导入如下图所示的mapinfo图纸。 步骤三：对导入的图纸进行处理 点击菜单栏的“地图”—“选项…”，如图所示： 系统会弹出“地图选项”的问询菜单，如下图所示：将“状态条中显示” 选择为“光标位置”，确定后鼠标所指的位置，就会在状态条的左下角显示出该点的坐标，记录下来后，将本图导出为DXF 格式。 步骤四：坐标转换 将刚才纪录的该小区的坐标与大图上的坐标进行对比，选择导入刚才导出的DXF 文件，系统弹出问询框如下图所示： 点击“设置变换…”,系统弹出如下图窗口：在 DXF 坐标中填入刚才记好的小区图纸坐标，在 mapinfo坐标中填入大图上相同一点的坐标，点击“确定”进行转换。 注意：如果转换过程中出错，则要将投影设置大些。 转换结束后，打开该图纸如下图所示： 步骤五：粘贴入大图 将大图和刚才导入的图在同一窗口中打开，选择大图为可编辑状态，将与小区图纸重叠的部分全部删除，然后全选小区图纸，进行复制，粘贴到大图，如下图所示就可以将该小区图纸粘贴回大图。 通过以上五个步骤，可...
