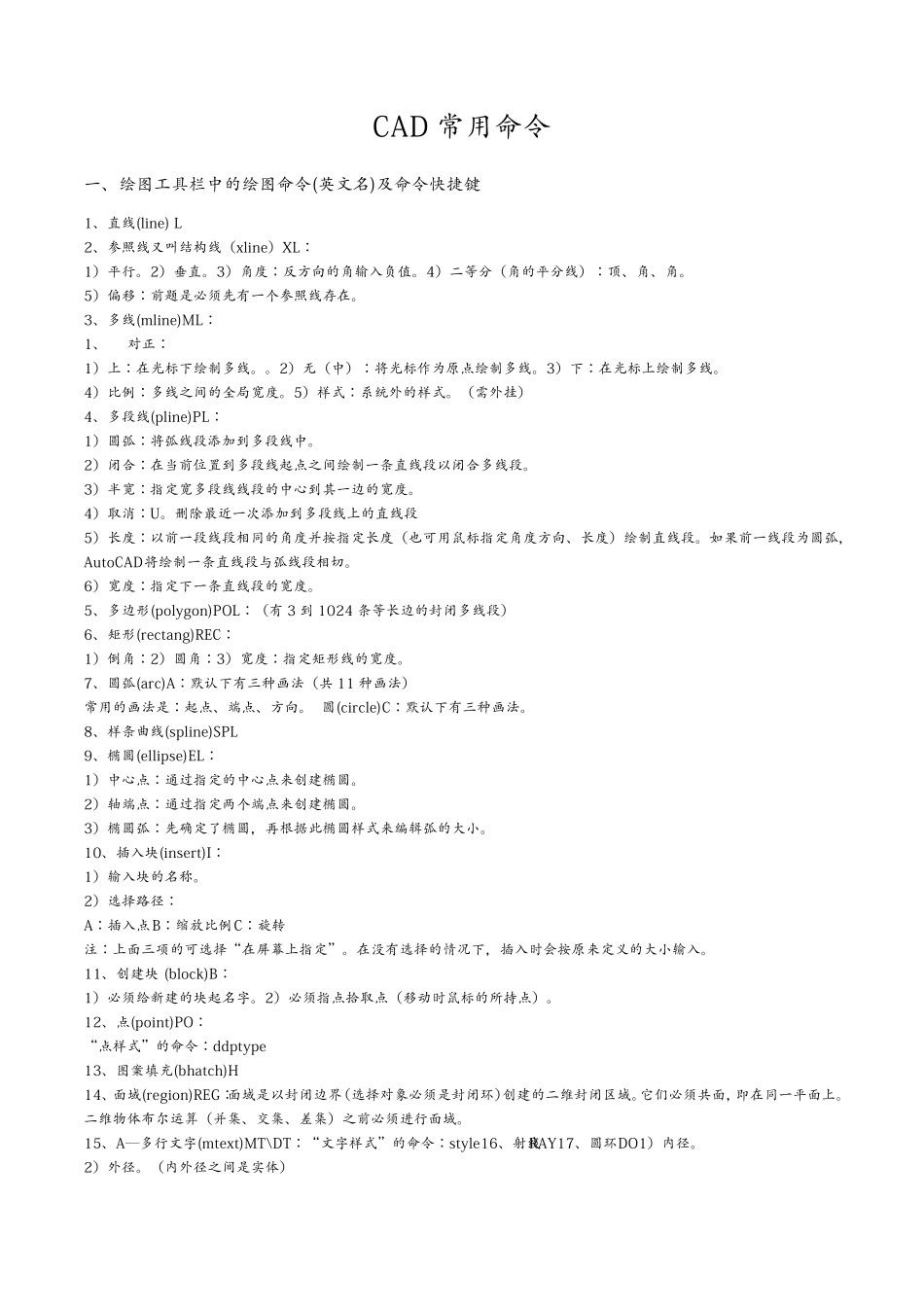

CAD 常 用 命 令 一 、 绘 图 工 具 栏 中 的 绘 图 命 令 (英 文 名 )及 命 令 快 捷 键 1、 直 线 (line) L 2、 参 照 线 又 叫 结 构 线 （ xline） XL： 1） 平 行 。 2） 垂 直 。 3） 角 度 ： 反 方 向 的 角 输 入 负 值 。 4） 二 等 分 （ 角 的 平 分 线 ） ： 顶 、 角 、 角 。 5） 偏 移 ： 前 题 是 必 须 先 有 一 个 参 照 线 存 在 。 3、 多 线 (mline)ML： 1、 对 正 ： 1） 上 ： 在 光 标 下 绘 制 多 线 。 。 2） 无 （ 中 ） ： 将 光 标 作 为 原 点 绘 制 多 线 。 3） 下 ： 在 光 标 上 绘 制 多 线 。 4） 比 例 ： 多 线 之 间 的 全 局 宽 度 。 5） 样 式 ： 系 统 外 的 样 式 。 （ 需 外 挂 ） 4、 多 段 线 (pline)PL： 1） 圆 弧 ： 将 弧 线 段 添 加 到 多 段 线 中 。 2） 闭 合 ： 在 当 前 位 置 到 多 段 线 起 点 之 间 绘 制 一 条 直 线 段 以 闭 合 多 线 段 。 3） 半 宽 ： 指 定 宽 多 段 线 线 段 的 中 心 到 其 一 边 的 宽 度 。 4） 取 消 ： U。 删 除 最 近 一 次 添 加 到 多 段 线 上 的 直 线 段 5） 长 度 ： 以 前 一 段 线 段 相 同 的 角 度 并 按 指 定 长 度 （ 也 可 用 鼠 标 指 定 角 度 方 向 、 长 度 ） 绘 制 直 线 段 。 如 果 前 一 线 段 为 圆 弧 ，AutoCAD将 绘 制 一 条 直 线 段 与 弧 线 段 相 切 。 6） 宽 度 ： 指 定 下 一 条 直 线 段 的 宽 度 。 5、 多 边 形(polygon)POL： （ 有 3 到 1024 条 等 长 边 的 封闭 多 线 段 ） 6、 矩形(rectang)REC： 1） 倒角 ： 2） 圆 角 ： 3） 宽 度 ： 指 定 矩形线 的 宽 度 。 7、 圆 弧 (arc)A： 默认下 有 三种画法（ 共 11 种画法） 常 用 的 画法是 ： 起 点 、 端点 、 方 向 。 圆 (circle)C： 默认下 有 三种画法。 8、 样 条 曲线 (spline)SPL 9、 椭圆 (ellipse)EL： 1） 中 心 点 ： 通过指 定 的 中 心 点 来创建椭...
