A、B竖墙及挡砟墙技术交底

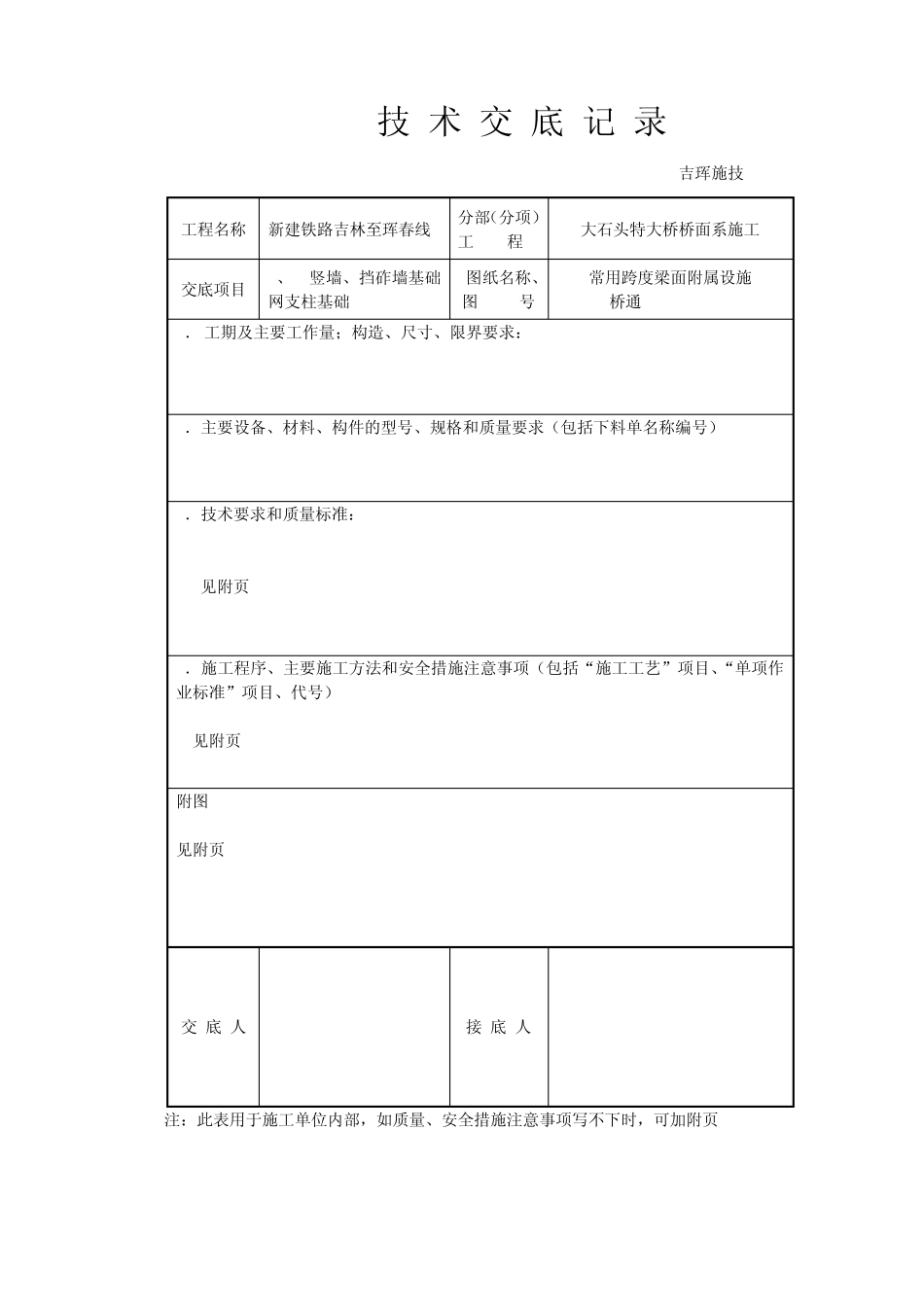

技 术 交 底 记 录 吉珲施技-20-1 工程名称 新建铁路吉林至珲春线 分部（分项） 工 程 大石头特大桥桥面系施工 交底项目 A、B竖墙、挡砟墙基础网支柱基础 图纸名称、 图 号 常用跨度梁面附属设施 桥通(2008)8388A 1． 工期及主要工作量；构造、尺寸、限界要求： / 2．主要设备、材料、构件的型号、规格和质量要求（包括下料单名称编号） 3．技术要求和质量标准： 见附页 4．施工程序、主要施工方法和安全措施注意事项（包括“施工工艺”项目、“单项作业标准”项目、代号） 见附页 附图 见附页 交 底 人 接 底 人 注：此表用于施工单位内部，如质量、安全措施注意事项写不下时，可加附页 1 . 挡砟墙墙、竖墙、接触网支柱基础施工 1.1工艺流程 图1-1 挡砟墙、竖墙、接触网支柱基础施工工艺流程图 施工准备 测量放样 凿毛、调整预埋 绑扎钢筋 安装模板 混凝土浇筑 拆模、养护 钢筋加工 制作混凝土试件 模板打磨、刷脱模剂 混凝土拌和、输送 基础预埋钢板安装 1.2挡砟墙、竖墙、接触网支柱基础简介及测量放样 剩余主要工程量：挡砟墙及A、B墙剩余131孔 挡砟墙：钢筋型号：HRB335Φ 16，HRB335Φ 12。剩余数量：HRB335Φ 16：283t,HRB335Φ 12钢筋：166t。 A、B竖墙：钢筋型号：HRB335Φ 12，HPB235φ 8。剩余数量： HRB335Φ 12钢筋：62.3t，HPB235φ 8：19.8t。 剩余混凝土数量：C40混凝土：2450m3. (1)挡砟墙 防护墙设计为C40钢筋混凝土，采用Φ 12mm、Φ 16mm的HRB335钢筋，分节设计，除端部节长度为2295mm外，中间节均为1990mm，两节之间纵向设置设10mm宽的断缝。防护墙底面宽25cm，顶面宽20cm，直线段高度为900mm，曲线段内侧高度为900mm，外侧为1080mm。（如图2-1所示）。 (2)竖墙A、B 无声屏障梁段竖墙A顶面宽100mm，底面宽150mm（如图2-2所示)；有声屏障梁段竖墙顶面宽200mm，底面宽250mm，竖墙A高度均为412mm。竖墙B宽度为100mm，高度为324mm。 (3)接触网支柱基础（含下锚拉线基础） 本工程使用的基础共有QJ-A1、QJ-A2、QJ-B、QJLX-1、QJLX-2五种类型，设计均为C50钢筋混凝土，采用HRB335钢筋。 ①接触网支柱基础设计为C50钢筋混凝土，顺桥向长1000mm，底面横桥向宽700mm，顶面横桥向宽650mm，基础底面距防护墙650mm（如图2-4所示）。按设计要求预埋 M39锚栓，钢板 2块，锚栓外露基础面190mm，螺纹长度190+5mm，每个锚栓配 3个螺母，2个垫圈。 ②下锚拉线...
